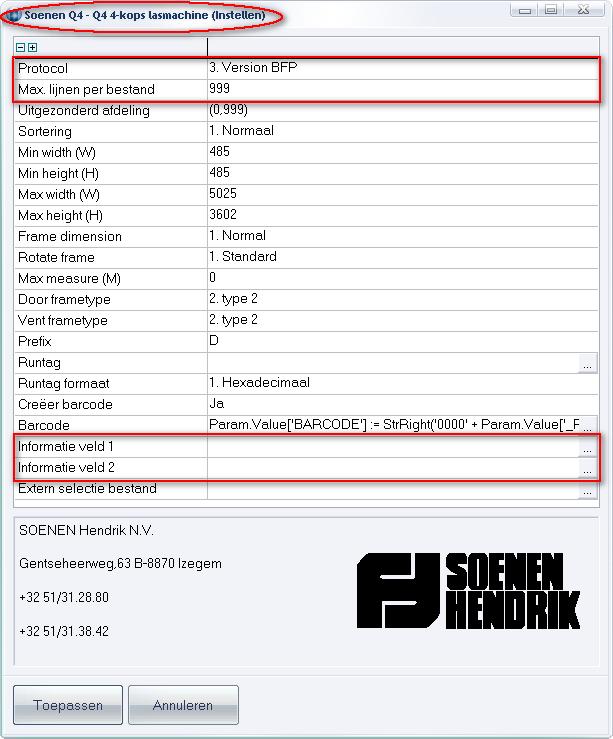

Extra instellingen voorzien in de Q4 lasmachine zijn o.a.:
- Protocol extra protocol BFP
- Informatie veld 1 informatie tekst bovenrij instelbaar
- Informatie veld 2 informatie tekst onderrij instelbaar
Indien de gebruiker geen eigen formaat beschrijving opgeeft voor “Informatie veld 1” zal de sturing onderstaande syntax als standaard gebruiken :
StrAlignL(" ",15)+
StrAlignL("%PROFCODE1%",8)+
StrAlignL(" ",1)+
StrAlignL("%PROFCODE2%",8)+
StrAlignL(" ",1)+
StrAlignL("%PROFCODE3%",8)+
StrAlignL(" ",1)+
StrAlignL("%PROFCODE4%",8)
Deze zal het veld “Tekst bovenrij” met een lengte van 50 karakters als volgt op vullen :
Indien de gebruiker geen eigen formaat beschrijving opgeeft voor “Informatie veld 2” zal de sturing onderstaande syntax als standaard gebruiken :
StrAlignL("%BARCODE%",12)+
StrAlignL(" ",1)+
StrAlignL(" ",1)+
StrAlignL(" ",20)+
StrAlignL("%PROFTYPE1%",4)+
StrAlignL("%PROFTYPE2%",4)+
StrAlignL("%PROFTYPE3%",4)+
StrAlignL("%PROFTYPE4%",4)

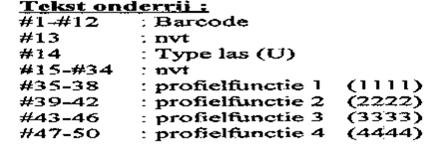

Deze zal het veld “Tekst onderrij” met een lengte van 50 karakters als volgt op vullen :
De beschikbare parameters om de informatie van deze 2 velden samen te stellen is :
CODE (code kader/vleugel)
CODEDESC (omschrijving kader/vleugel)
COLOR (code uitvoering)
COLORDESC (omschrijving uitvoering)
SYSTEM (code reeks)
SYSTEMDESC (omschrijving uitvoering)
CUSTOMER (code klant)
CUSTOMERDESC (omschrijving klant)
PROJECT (code project)
PROJECTDESC (omschrijving project)
ASSEMBLY (code groep)
ASSEMBLYDESC (omschrijving groep)
FRAME (code kader deel)
VENT (code vleugel deel)
PROFCODE1 (code profiel 1 = boven)
PROFCODE2 (code profiel 2 = onder)
PROFCODE3 (code profiel 3 = links)
PROFCODE4 (code profiel 4 = rechts)
PROFTYPE1 (functie profiel 1 = boven)
PROFTYPE2 (functie profiel 2 = onder)
PROFTYPE3 (functie profiel 3 = links)
PROFTYPE4 (functie profiel 4 = rechts)
BARCODE (barcode)
Voor de profiel posities 1=boven, 2=onder, 3=links en 4=rechts gaan we er in de sturing vanuit dat de orientatie van de kader in JoPPS overeenstemt met deze op de machine. Indien dit niet het geval zou zijn kan je in de desbetreffende sectie in JOPPS.INI de referenties corrigeren of rotatie in settings aanpassen:
[Q4]
P1=0 standaard links in JoPPS
P2=1 standaard rechts in JoPPS
P3=2 standaard onder in JoPPS
P4=3 standaard boven in JoPPS
