Afwerkingen definiëren voor kader- en vleugelopeningen (3.25 - 1103) |
|
Tot op heden konden afwerking enkel gekoppeld worden aan een kader en een vleugel. Nu is ook de mogelijkheid voorzien om afwerkingen te definiëren voor kader- en vleugelopeningen.

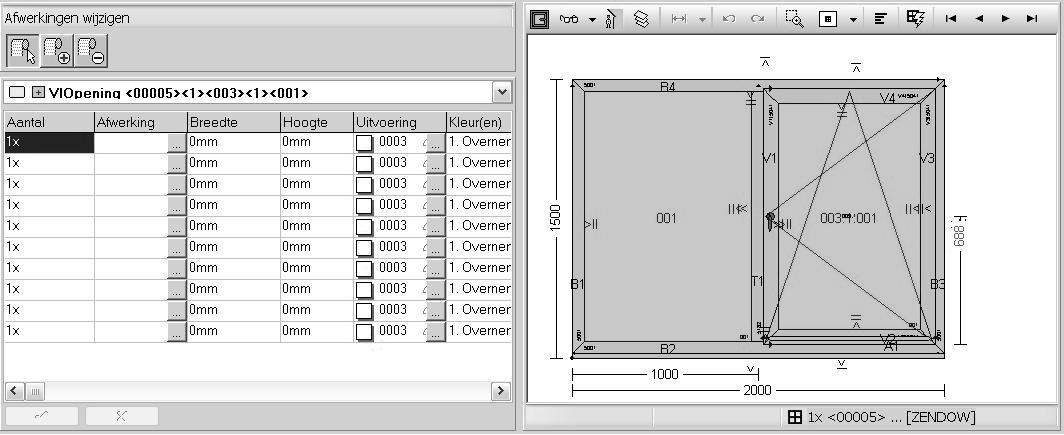

De Editor functies Afwerkingen wijzigen / Afwerkingen toevoegen / Afwerkingen verwijderen zijn aangepast zodat ook een kader- of een vleugelopening kan geselecteerd worden:
Definieer de afwerking(en) voor de geselecteerde opening zoals u dat ook doet voor de afwerkingen aan een kader of een vleugel. Voor de berekening van deze afwerking geldt de breedte / hoogte van de geselecteerde opening als basisreferentie.
Indien in de opening een Verluchting op glas gedefinieerd is, dan wordt hiermee automatisch rekening gehouden bij het bepalen van de basis breedte / hoogte van de opening in kwestie.
|

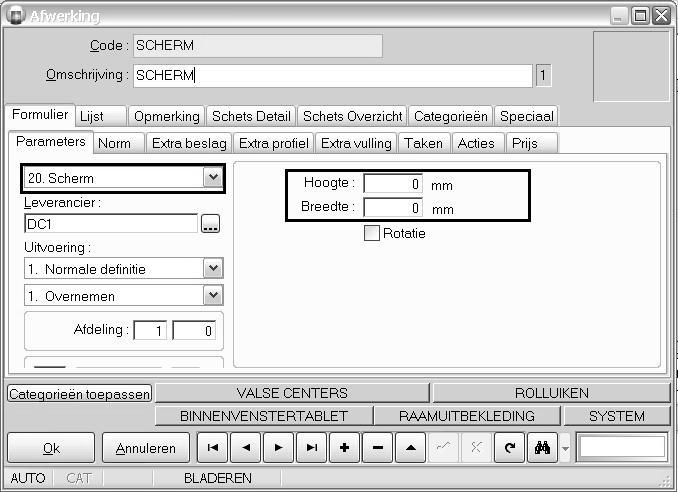

Opmerking: in de basisgegevens AFWERKING werd het nieuwe type afwerking ‘Scherm’ toegevoegd. Dit nieuwe type kan bijvoorbeeld gebruikt worden voor het definiëren van een raamverduistering waarvan de maat bepaald wordt door de afmetingen van de kader- of vleugelopening:
|
Indien de hoogte /breedte van dit nieuwe type ‘Scherm’ gelijk zijn aan 0, dan worden bij de berekening de breedte/hoogte van de opening genomen waartoe deze afwerking behoort. Zijn breedte / hoogte verschillend van 0, dan gebeurt de berekening met de breedte / hoogte die hier is gedefinieerd.
| Opmerking: indien er een verluchting op glas in de opening gedefinieerd is zal hiermee automatisch rekening worden gehouden om de standaard afmeting te bepalen. |

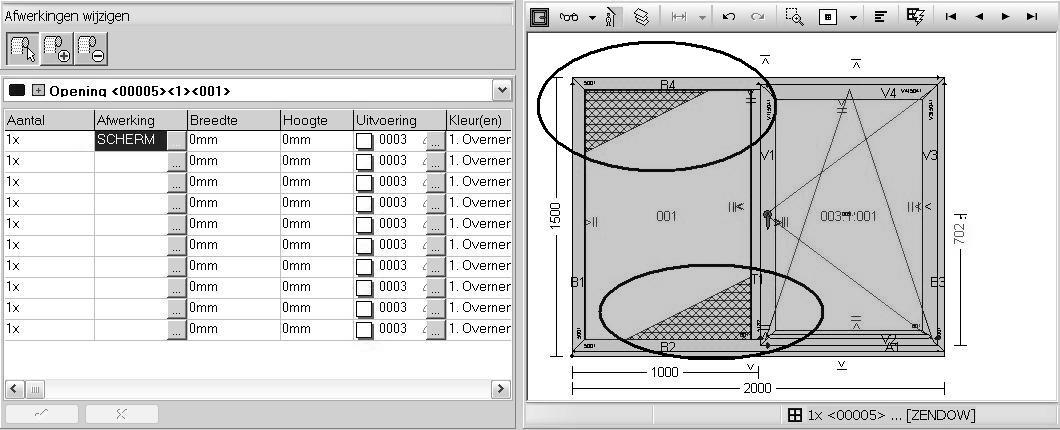

De visualisatie van dit nieuwe type afwerking in de schetsen is als volgt:
|
