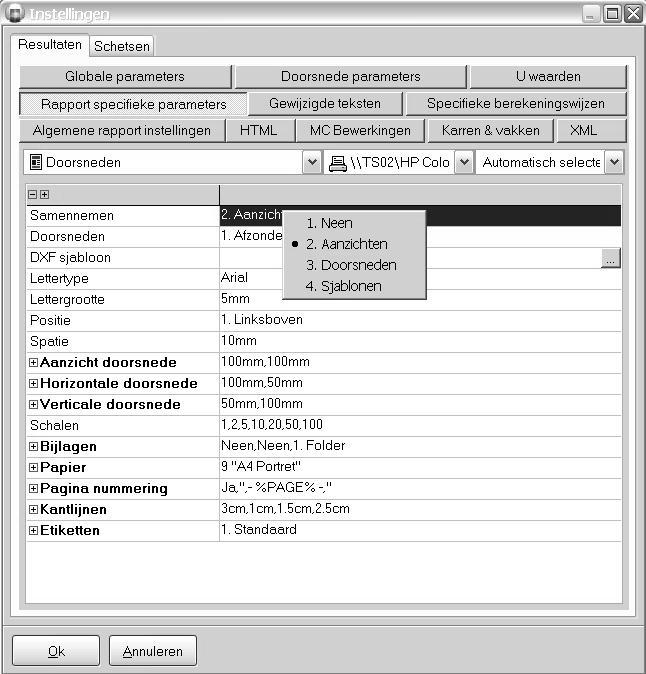

Tot op heden was het zo dat per DXF aanzicht / doorsnede een apart DXF bestand werd aangemaakt. Voortaan kunnen alle DXF’en van een project in éénzelfde DXF bestand bewaard worden. De rapport specifieke parameters van het rapport ‘Doorsneden” werd hiervoor uitgebreid met de extra instelling ‘Samennemen’:
- Neen: DXF’en worden niet samen genomen, voor elke DXF wordt een apart bestand aangemaakt (vroegere gedrag);
- Aanzichten: de gegenereerde aanzichten worden samengevoegd in éénzelfde DXF bestand;
- Doorsneden: de gegenereerde doorsneden worden samengevoegd in éénzelfde DXF bestand;
- Sjablonen: de gegenereerde sjablonen worden samengevoegd in éénzelfde DXF bestand;
De optie ‘Aanzichten’ bijvoorbeeld geeft dan volgend resultaat:

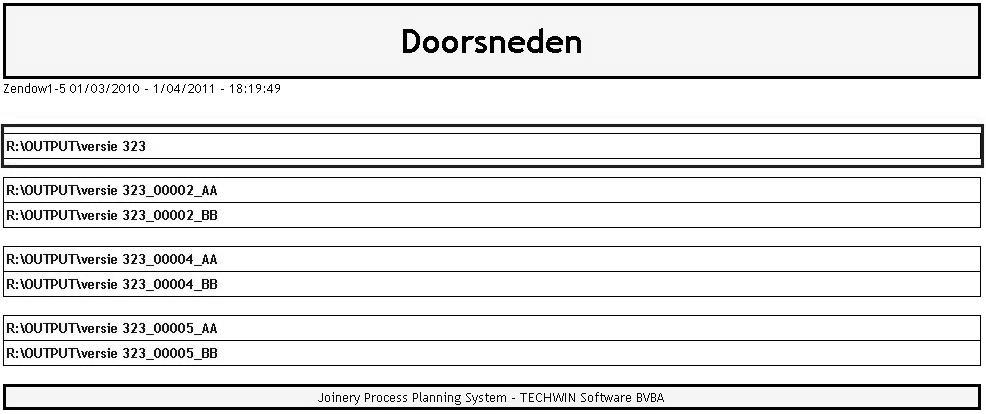

Als eerste verschijnt de link naar het DXF bestand dat alle aanzichten van het gerekende project bevat.

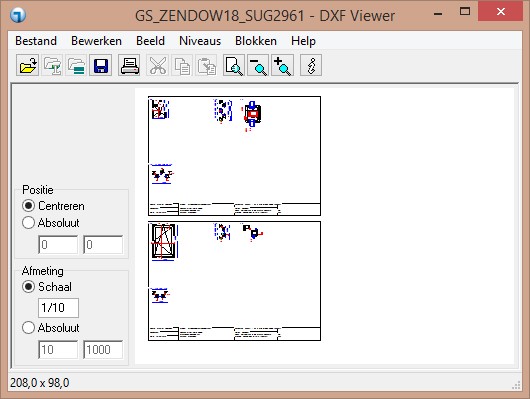

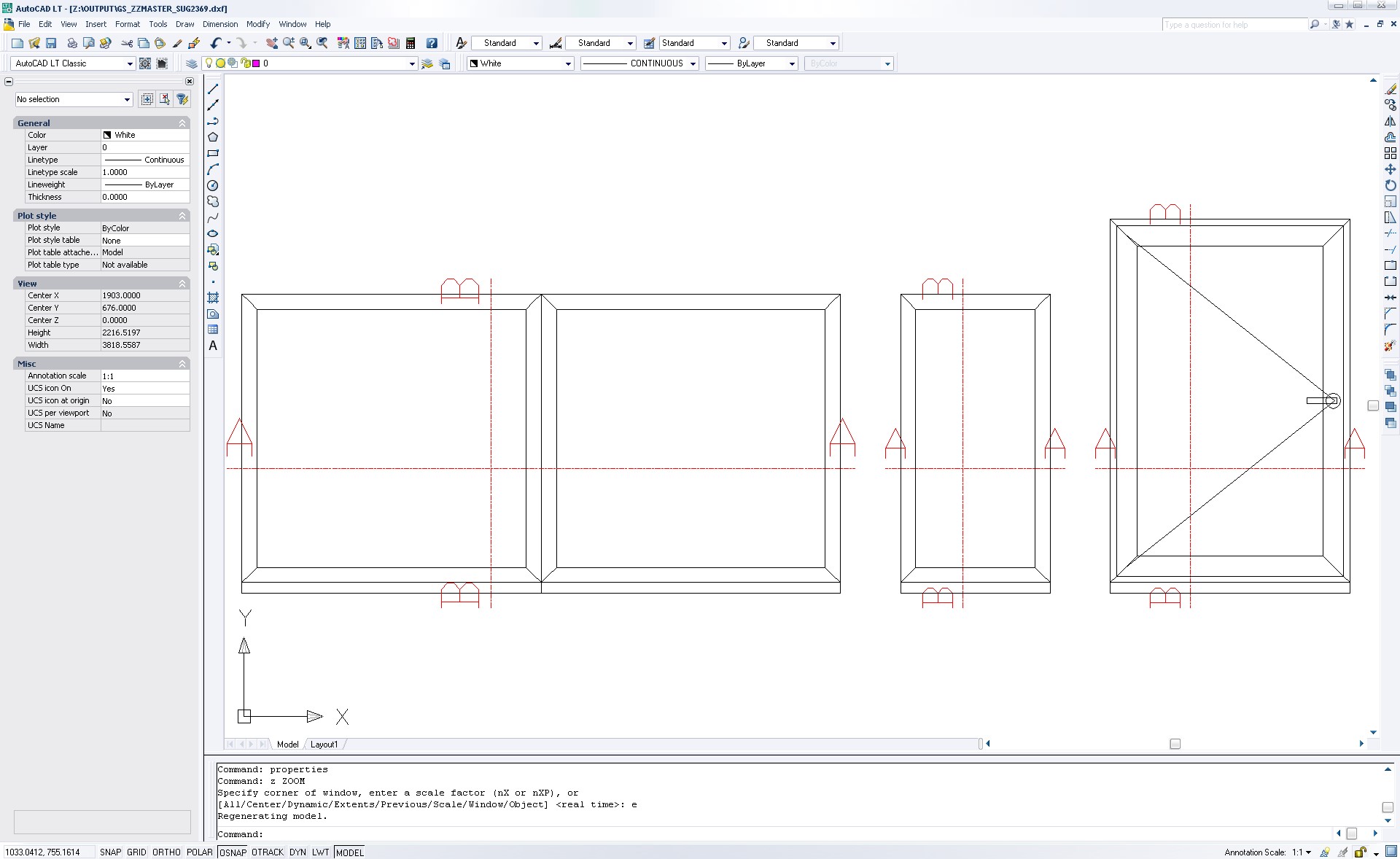

Via klik op deze link wordt automatisch de DXF viewer (of Autocad) geopend en kan u alle aanzichten van het project bekijken:

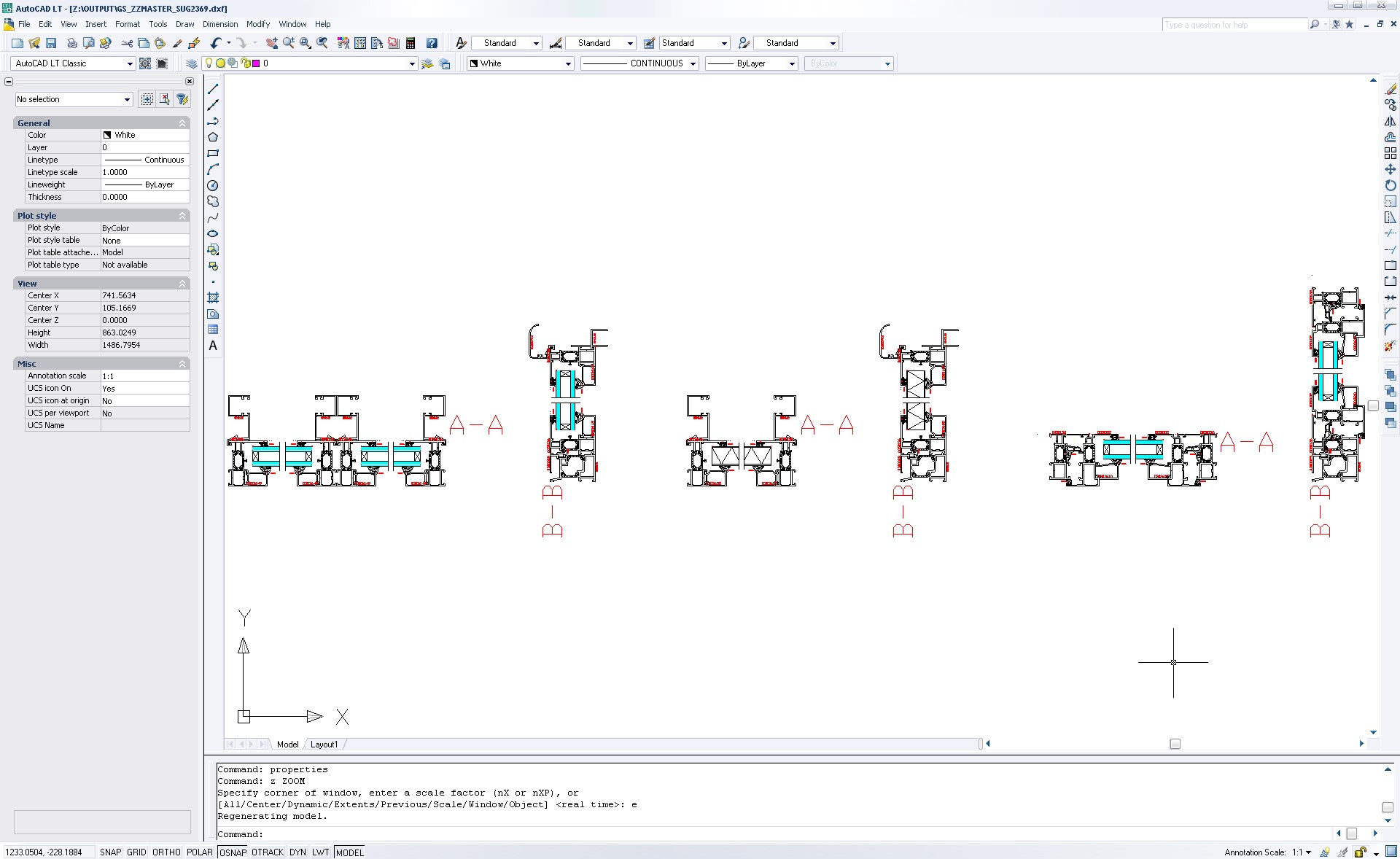

De instelling “Doorsneden samennemen” gecombineerd met “Doorsneden afzonderlijk” geeft volgend resultaat :

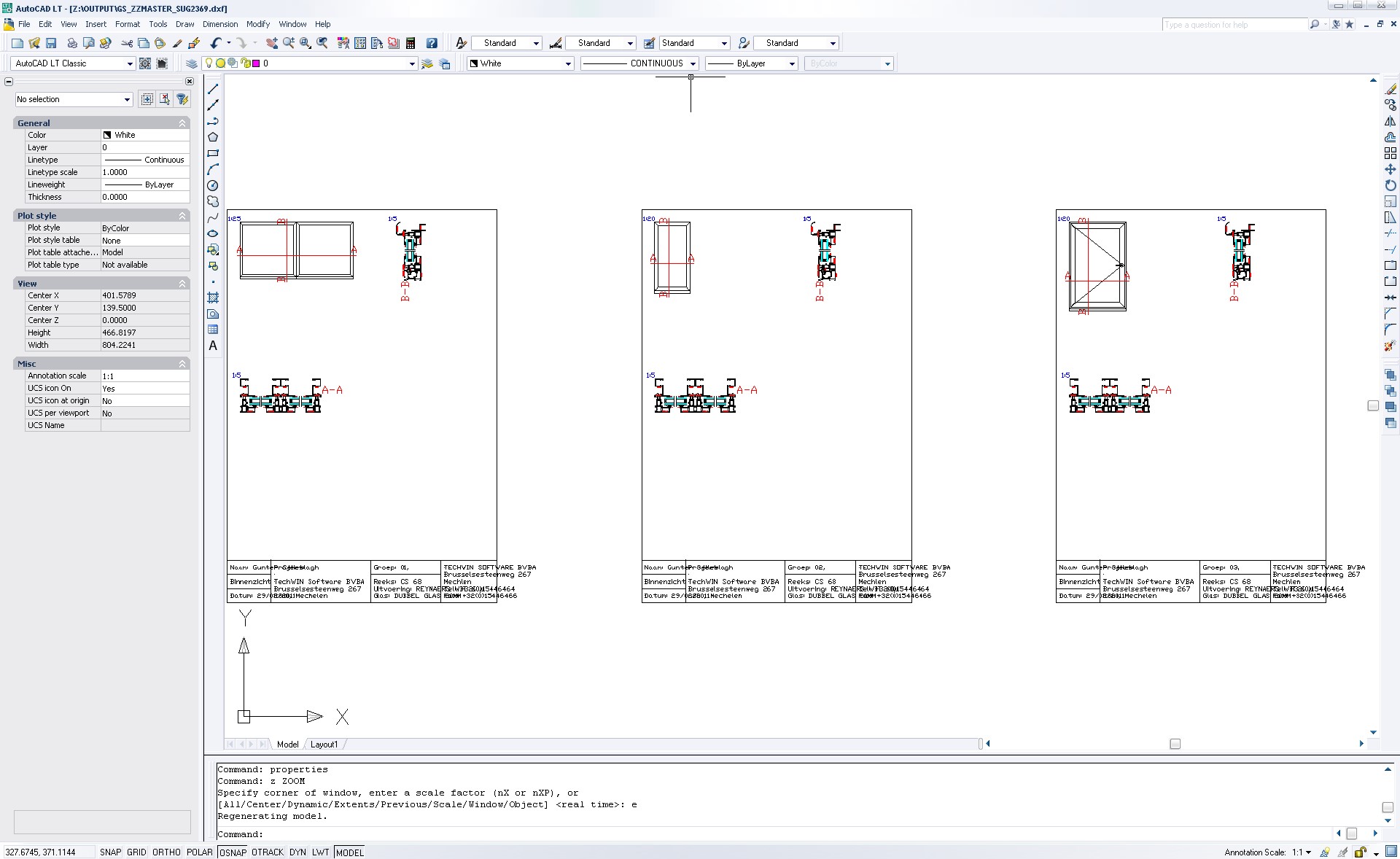

De instelling “Sjablonen samennemen” gecombineerd met “Doorsneden bij aanzicht” geeft volgend resultaat :
Voortaan is het mogelijk om in de sjablonen ook gebruik te maken van object variabelen gedefinieerd op project of groep niveau afhankelijk van de gekozen combinatie van rapport instellingen “Doorsneden” en “Samennemen”:
- Na de berekeningen kunnen de extra parameters die in het doorsnede bestand dienen te verschijnen in de actie _AFTERCALCULATIONS d.m.v. van de methode Atom.SetVar(‘NAME’,’VALUE’) in parameters bij het project of groep object zelf bewaard worden. Het sjabloon te gebruiken voor de doorsnede moet dan voorzien worden van deze parameters met de volgende syntax: %ASSSEMBLYVAR_NAME% analoog met de parameters beschikbaar tijdens de rapportering.
- Om te vermijden dat er met parameter waarden van een voorgaande berekening zou gewerkt worden dienen deze object variabelen voor de berekening verwijderd te worden. Dit kan in de actie _BEFORECALCULATIONS gebeuren d.m.v. de methode: Atom.DeleteVarLike(‘NAME’). Het is dus belangrijk al deze variabelen met een uniek token te laten beginnen om ze makkelijk opnieuw te kunnen verwijderen zonder andere object variabelen te wissen.
- Tijdens de doorsnede generatie zelf zullen deze parameters nog niet beschikbaar zijn daar de doorsneden reeds worden aangemaakt voordat de resultaten in de tijdelijke tabellen zijn weggeschreven. Dus zullen er in de DXF’en nog verwijzingen staan in de aard van %ASSEMBLYVAR_NAME%
- Tijdens de generatie van het HTML doorsnede rapport worden de resultaat DXF’en dan automatisch gescand om de nog niet vervangen parameters alsnog te vervangen door hun respectievelijke waarden.

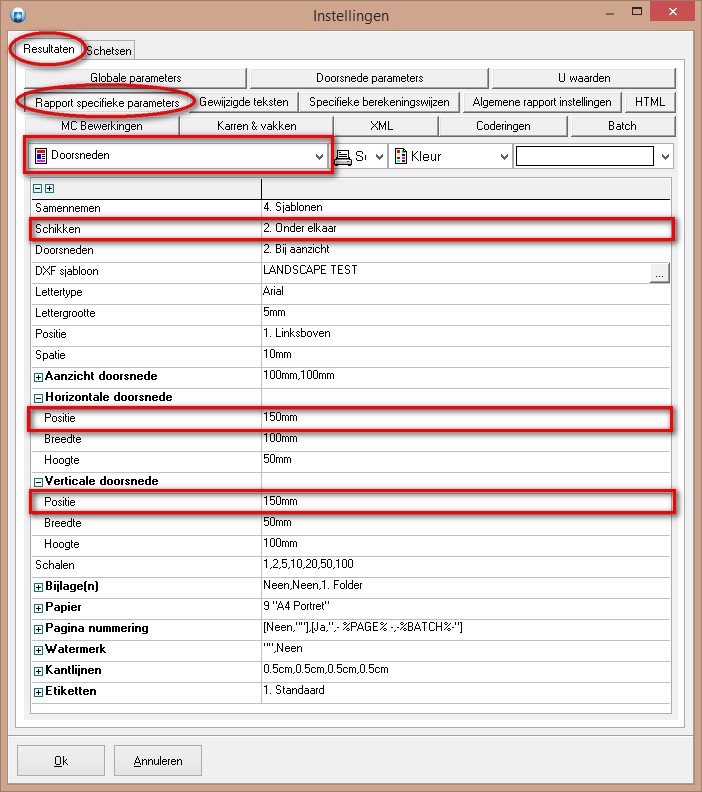

Extra instellingen voor het schikken van doorsneden op sjabloon en verschillende doorsneden in één DXF bestand :
Schikken van verschillende groep doorsneden naast elkaar (zoals vroeger) of nu ook onder elkaar :
Verder kan de gebruiker ook de start positie opgeven voor de horizontale en verticale doorsneden van een groep.
