Protocol voor Siegenia TITAN IP beslagautomaat.

Aanpassingen sinds het oorspronklijke protocol:

• extra TOOL eigenschap ORIGIN (vroeger OFFSET)
• wijziging betekenis TOOL eigenschap OFFSET (verschuiving onderdeel)

• implementatie correctie type “2” (knippen beide zijden ondereel)
• mogelijkheid informatie “beslagtype” uitschakelen

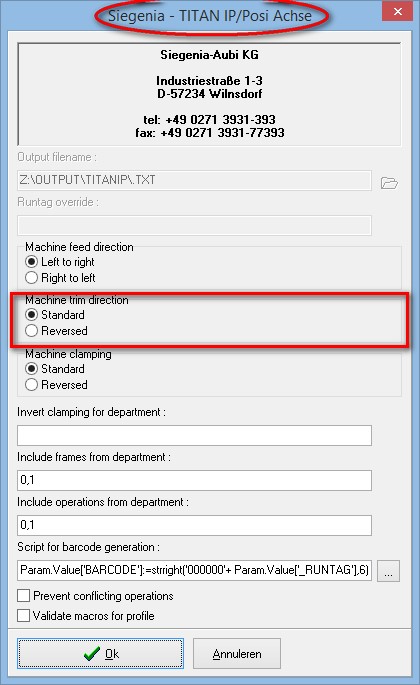

Via de instellingen/uitvoeren dialoog kunnen volgende parameters door de gebruiker aangepast worden :

• de voorgestelde naam en/of folder van het machine bestand
• de door JoPPS voorgestelde runtag
• de standaard invoer richting van de profielen (links/rechts)
• Machine trim direction: de standaard knip richting voor de onderdelen (normaal/omgekeerd) vanaf JoPPS 3.33 P3!
• de standaard opspanning van de kaders (normaal/omgekeerd)
• afdeling filter voor kaders die toch de standaard opspanning niet volgen
• afdeling filter voor kaders
• afdeling filter voor bewerkingen
• script om eigen barcode samen te stellen
• controle samenvallende bewerkingen
• controle macro geldig voor profiel

[TITANIP]
 Supplier=  override standaard leverancierscode
 Safety=   override standaard veiligheidsniveau (bv. SKG)
 Hardware=  override standaard beslagtypes (bv. DK, DR, ..)
 LZoneDesc= links override standaard omschrijving links profiel
 RZoneDesc= rechts override standaard omschrijving rechts profiel
 BZoneDesc= rechts override standaard omschrijving onder
 TZoneDesc= rechts override standaard omschrijving boven
 FileExtension=TXT override standaard bestandsextensie
 FileDelimiter=,  override karakter om velden te scheiden in query
 DumpTo=  bestandsnaam om query resultaat/fout te dumpen

Parameters voorzien om zelf een eigen barcode samen te stellen d.m.v. een script.:

 BATCH (batch nummer)
 JOB (project nummer)
 ASSEMBLY (project groep nummer)
 FRAME (project raam nummer = kaderdeel)
 VENT (project vleugel  nummer= vleugeldeel)
 FRAMEID (raam nummer in batch)
 VENTID (vleugel nummer in raam)
 BATCHCNT (doorlopend raamr/vleugel nummer in batch)
 FRAMECNT (raam nummer in groep)
 VENTCNT (vleugel nummer in raam)
 ELEMENTREF (element kader nummer per zijde)
 ELEMENTCNT (element profiel nummer per zijde)
 PROFIELREF (globaal kader nummer per zijde)
 PROFIELCNT (globaal profiel nummer per zijde)
 BARCODE (barcode)
 _RUNTAG (runtag hexadecimaal)
 _RUNTAGD (runtag decimaal)

Een voorbeeld script:

Param.value['BARCODE'] := StrRight('0000' + Param.value['_RUNTAGD'],6)
                                          + StrRight('0000' + Param.value['ELEMENTCNT'],4);

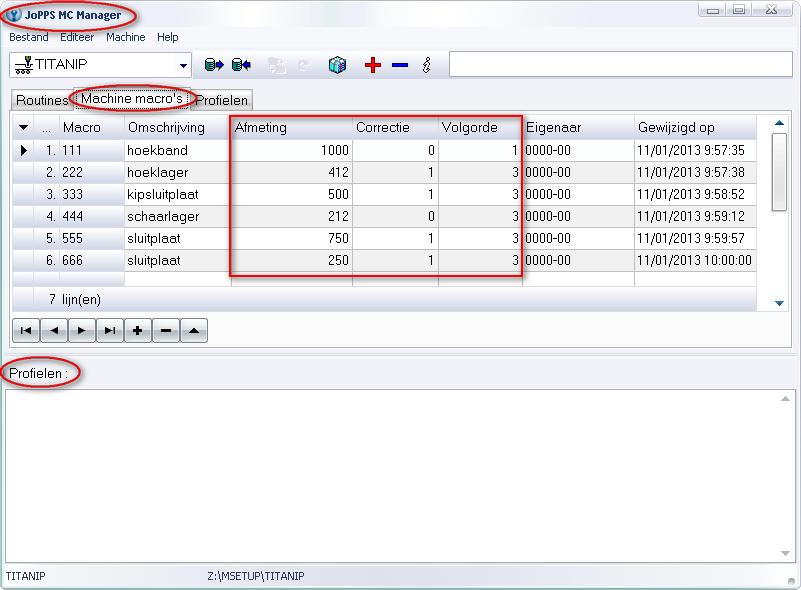

De tab “Machine macro’s” in “JoPPS MC Manager” laat de gebruiker toe om per onderdeel de eigenschappen te specificeren en op te geven voor welke profielen dit geschikt is :

• Afmeting (de standaard afmeting van het onderdeel)
• Correctie onderdeel stansbaar?  (0=neen, 1=één zijde, 2=beide zijden)
• Volgorde (volgorde van plaatsing beslag)

De bewerkingen in “JoPPS MC Manager” worden gedefinieerd aan de hand van een aantal methodes en/of parameters. De beschikbare methodes zijn :

Tool.Apply()

deze methode zal onderstaande vooraf gedefinieerde parameters toepassen

 Tool.Name  code beslag
 Tool.Zone  kader zone beslag (links,rechts onder boven) (*)
 Tool.Side  profiel kant beslag (0=geen, 1=begin, 2=einde) (*)
 Tool.Size  afmeting beslag (*)
 Tool.Kind  beslag stansbaar(0=neen, 1=één, 2=beide zijden) (*)
 Tool.Level  beslag volgorde montage (*)
 Tool.Origin  beslag positie op profiel (*)
 Tool.Offset  beslag offset op profiel (*)
 Tool.Hardware beslag vleugeltype (*) beschikbaar vanaf JoPPS 3.33 P3
 Tool.Safety  beslag veiligheidsniveau (*)

 Tool.Perform(sName[,nOrigin[,nOffset[,nSide[,nSize[,nKind[,nLevel[,nZone]]]]]]])

deze methode stelt de opgegeven parameters in en past ze onmiddellijk toe

 sName   code beslag
 nOrigin  beslag positie (*)
 nOffset  beslag offset (*)
 nSide     profiel kant beslag (0=geen, 1=begin, 2=einde) (*)
 nSize     afmeting beslag (*)
 nKind    stansbaar (0=neen, 1=één zijde,, 2=beide zijden) (*)
 nLevel   beslag volgorde montage (*)
 nZone   kader zone beslag (links,rechts,onder,boven)

(*) optionele parameters worden enkel doorgegeven naar formaat indien ze door de gebruiker
 expliciet zijn toegekend

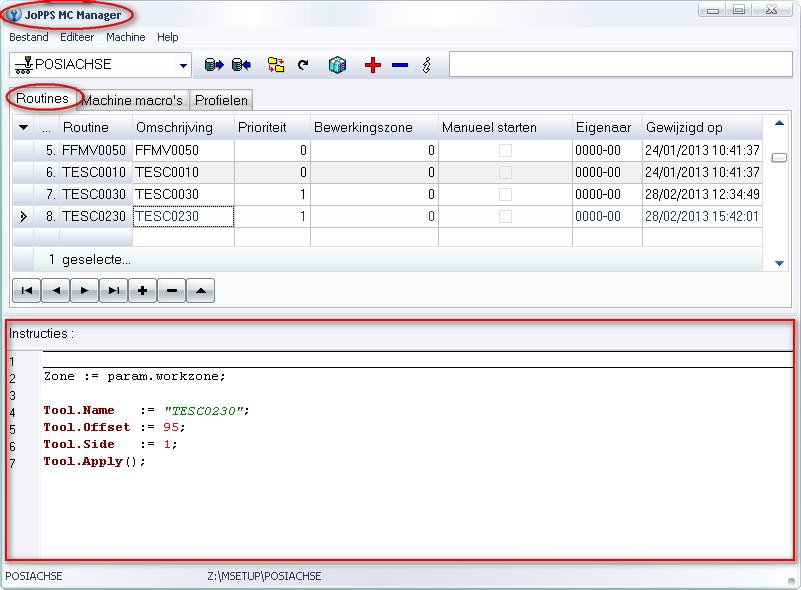

In de tab “Routines” in “JoPPS MC Manager” kan de gebruiker de regels definiëren welke moeten toegepast worden om een specifiek beslag te plaatsen op vleugel:

Het “PIECE” object heeft volgende parameters/methodes ter beschikking :

 Piece.Id  kader type (203=raam, 207=vleugel)
 Piece.Width  kader breedte
 Piece.Height  kader hoogte
 Piece.Rotated  kader gedraaid?
 Piece.System  raam/vleugel reeks
 Piece.Code  raam/vleugel code
 Piece.Profiles  raam/vleugel profielen
 Piece.IsFrame  is kader een raam?
 Piece.IsVent  is kader een vleugel?

Verder zijn ook nog volgende parameters toegevoegd aan het “PARAM” object :

 Param.WorkOffset positie beslag op profiel
 Param.WorkZone positie beslag op kader
 Param.Length  profiel lengte
 Param.Swapped profiel omgedraaid?
 Param.Product  profiel product
 Param.System  profiel reeks
 Param.Profile  profiel code
 Param.Variety  profiel kleur
 Param.Supplier  profiel leverancier
