Protocol WINTECH AGS zaagsturing (3.23P5 - 2466)

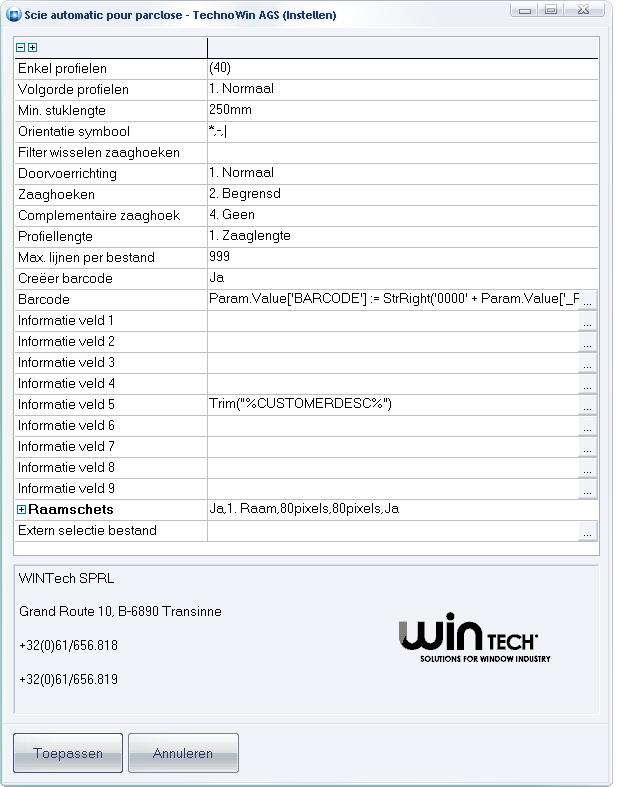

Protocol voor het sturen van glaslat en hulpprofiel zaagsturing WINTECH AGS formaat. In de instellingen  en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien:



  •  enkel profielen van afdelingen
  •  volgorde profielen volgens zaaglengte (normaal, omgekeerd))
  •  minimum stuk lengte
  •  orientatie symbool (*, -, |)
  •  filter wisselen zaaghoeken
  •  doorvoorrichting profielen (normaal, omgekeerd)
  •  mogelijkheden zaaghoeken (vrij, begrensd, vast)
  •  complementaire zaaghoeken (begin, einde, beide, geen)
  •  profiellengte (zaaglengte, lengte, binnenlengte)
  •  maximum aantal lijnen per bestand
  •  barcode aanmaken (ja/neen)
  •  personalisatie barcode via script
  •  personalisatie veld informatie
    •  inhoud veld 1 (standaard profiel)
    •  inhoud veld 2 (standaard kleur)
    •  inhoud veld 3 (standaard batch)
    •  inhoud veld 4 (standaard project)
    •  inhoud veld 5 (standaard klant)
    •  inhoud veld 6 (standaard positie)
    •  inhoud veld 7 (standaard vak)
    •  inhoud veld 8 (standaard kar)
    •  inhoud veld 9 (standaard rest)
  •  schets informatie voor etiketten
    •  schets informatie genereren
    •  detail van informatie (raam of profiel)
    •  schets afmetingen (breedte en hoogte)
    •  schets in kleur
  •  extern selectie bestand

Informatie velden

Indien de gebruiker in de ‘Informatie velden’ niets definieerd zal de standaard informatie getoond worden zoals hierboven beschreven. Deze standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters :

%JOBREF%
job naam
%RUNTAG%
runtag hexadecimaal
%RUNTAGDEC%
runtag decimaal
%PROJECTREF%
project naam
%PROJECTDESC%
project omschrijving
%ASSEMBLYREF%
groep code
%FRAMEREF%
kaderdeel code
%FRAMEOPEN%
kaderopening code
%VENTREF%
vleugeldeel code
%VENTOPEN%
vleugelopening code
%WINDOWREF%
raam referentie (groep/deel)
%WINDOWDESC%
raam omschrijving
%LABS%
zaaglengte
%LMAX%
lengte
%LMIN%
binnenlengte
%LUSE%
min. restlengte
%LCUT%
zaagverlies
%LENGTH%
profiellengte
%ANGLEB%
zaaghoek begin
%ANGLEE%
zaaghoek einde
%PROFILE%
profiel code
%SYSTEM%
reeks code
%PRODUCT%
product code
%ORDERCODE%
bestelcode
%PROFILEDESC%
profiel omschrijving
%FINFISH%
uitvoering
%FINISSHDESC%
uitvoering omschrijving
%CARRIER%  kar
kar
%CABIN%  vak
vak
%RACK%
(kar/vak positie, volgens kar/vak regels) -> JoPPS 3.28 P2
%RACKX%
(vak positie X, volgens kar/vak regels) -> JoPPS 3.28 P2
%RACKY%
(vak positie, volgens kar/vak regels) -> JoPPS 3.28 P2
%BCNT%
intern baar nummer
%LCNT%
intern lijn nummer
%PROFILENO%
profiel nummer
%FRAMENO%
kader nummer
%POSITION%
positie
%ENFCODE1%
code versterking 1
%ENFDESC1%
omschrijving versterking 1
%ENFLABS1%
lengte versterking 1
%ENFCODE2%
code versterking 2
%ENFDESC2%
omschrijving versterking 2
%ENFLABS2%
lengte versterking 2
%ENFDESC3%
omschrijving versterking 3
%ENFLABS3%
lengte versterking 3
%ENFORCED%
 aantal versterkingen
%DELIVERYWEEK%
levertermijn
%CUSTOMERREF%
klant code
%CUSTOMERDESC%
klant naam
%DELIVERYWEEK%
leverdatum
%GLYPHREF%
bestandsnaam schets
%POSSYMBOL%
positie symbool
%BARCODE%
barcode

Bovenstaande parameters kunnen in deze velden eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren, bvb.:

Trim("%CUSTOMERDERSC%")

jopps.ini

Instellingen mogelijk via een extra sectie [AGS] in JOPPS.INI zijn :

 [AGS]
 MakeDirectory=1 subfolder creëren activeren
 FileExtension=txt standaard bestand extensie
 SymbolL=G  symbool links (=Gauche)
 SymbolR=D  symbool rechts (=Droite)
 SymbolU=H  symbool boven (=Haute)
 SymbolD=B  symbool onder (=Bas)
 Symbol H=--  symbool horizontaal
 SymbolV=|  symbool vertikaal
 SymbolS=/  symbool schuin
 SwapLR=0  links/rechts omwisselen
 DblCutDesc=*  indicatie dubbel verzagen
 KeepRest=Stocker indicatie reststuk
 DumpRest=Disposer indicatie afval
 CutAngleList  45.0;80.0;90.0;100.0
 Supplier=  overrulen leveranciers code (nog niet beschikbaar)

 DividerSymbol= scheidingsteken tussen groep en deel (default = '*', beschikbaar vanaf JoPPS 3.26 P4)

Barcode

De gebruiker kan de standaard barcode (= runtag decimaal 6 cijfers + globaal profiel nummer 4 cijfers) wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters :

 CUTCNT (profiel nummer, globaal)
 MOPCNT (aantal bewerkingen op profiel)
 BATCHREF (kader nummer)
 BATCHCNT (profiel nummer, bewerkingen)
 BARCODE (barcode)
 _RUNTAG (runtag hexadecimaal)
 _RUNTAGD
(runtag decimaal)

Voorbeeld:

Param.Value['BARCODE'] := StrRight('0000' + Param.Value['_RUNTAGD'],  4)
                        + StrRight('0000' + Param.Value['BATCHREF'],  4)
                        + StrRight('0000' + Param.Value['BATCHCNT'],  4)
                        + StrRight('0000' + GetParam('FRAMEREF),  4);



Filter wisselen zaaghoeken

De instelling ‘Filter wisselen zaaghoeken’ in de dialoog van de machine laat toe om een keyword op te geven om te bepalen of voor deze sturing een specifiek profiel omgekeerd op de machine moet gelegd worden :

 Filter wisselen zaaghoeken = AGS

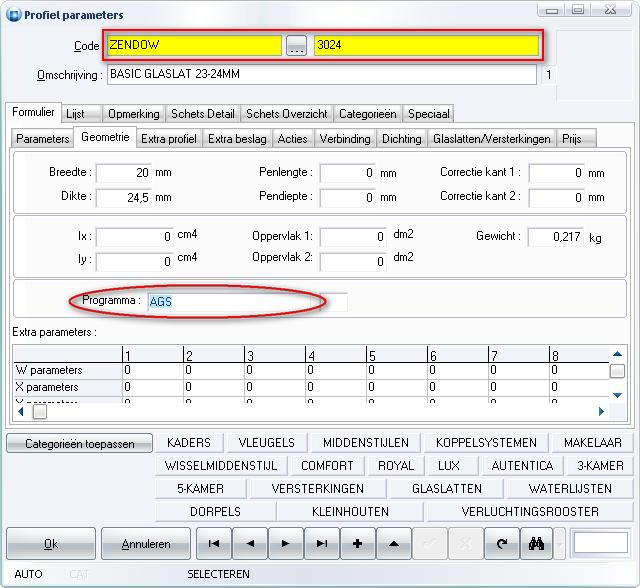

Onderstaande screenshot toont aan hoe men de glaslat ‘ZENDOW,3024’ kan parametriseren zodat het profiel omgekeerd op de machine verwerkt wordt:
