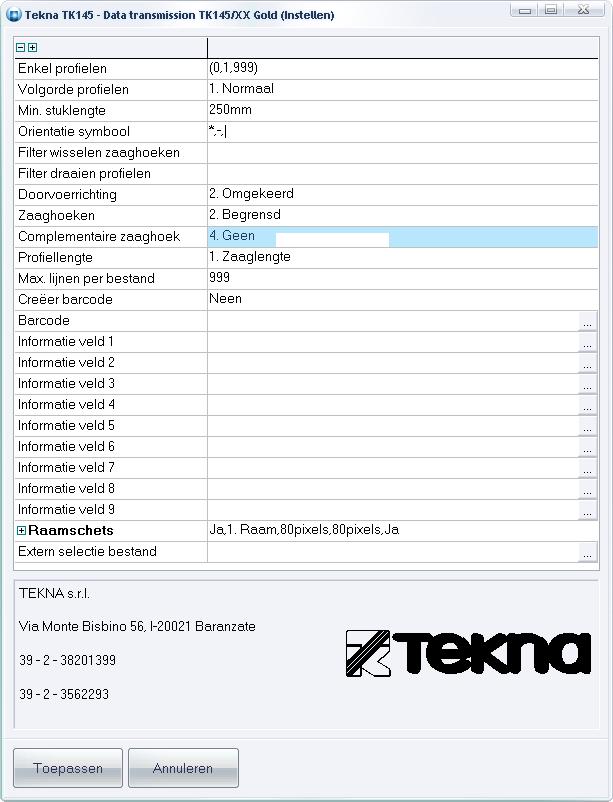

Protocol voor zaagsturing TEKNA TK145. In de instellingen en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien :
-
enkel profielen van afdelingen
-
volgorde profielen volgens zaaglengte (normaal, omgekeerd))
-
minimum stuk lengte
-
orientatie symbool (*, -, |)
-
filter wisselen zaaghoeken
-
doorvoorrichting profielen (normaal, omgekeerd)
-
mogelijkheden zaaghoeken (vrij, begrensd, vast)
-
complementaire zaaghoeken (begin, einde, beide, geen)
-
profiellengte (zaaglengte, lengte, binnenlengte)
-
maximum aantal lijnen per bestand
-
barcode aanmaken (ja/neen)
-
personalisatie barcode via script
-
personalisatie veld informatie
-
inhoud veld 1 (standaard profiel)
-
inhoud veld 2 (standaard kleur)
-
inhoud veld 3 (standaard batch)
-
inhoud veld 4 (standaard project)
-
inhoud veld 5 (standaard klant)
-
inhoud veld 6 (standaard positie)
-
inhoud veld 7 (standaard vak)
-
inhoud veld 8 (standaard kar)
-
inhoud veld 9 (standaard rest)
-
schets informatie voor etiketten
-
schets informatie genereren
-
extern selectie bestand
Indien de gebruiker in de ‘Informatie velden’ niets definieerd zal de standaard informatie getoond worden zoals hierboven beschreven. Deze standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters :
| %JOBREF% |
job naam |
| %RUNTAG% |
runtag hexadecimaal |
| %RUNTAGDEC% |
runtag decimaal |
| %PROJECTREF% |
project naam |
| %PROJECTDESC% |
project omschrijving |
| %ASSEMBLYREF% |
groep code |
| %FRAMEREF% |
kaderdeel code |
| %FRAMEOPEN% |
kaderopening code |
| %VENTREF% |
vleugeldeel code |
| %VENTOPEN% |
vleugelopening code |
| %WINDOWREF% |
raam referentie (groep/deel) |
| %WINDOWDESC% |
raam omschrijving |
| %LABS% |
zaaglengte |
| %LMAX% |
lengte |
| %LMIN% |
binnenlengte |
| %LUSE% |
min. restlengte |
| %LCUT% |
zaagverlies |
| %LENGTH% |
profiellengte |
| %ANGLEB% |
zaaghoek begin |
| %ANGLEE% |
zaaghoek einde |
| %PROFILE% |
profiel code |
| %SYSTEM% |
reeks code |
| %PRODUCT% |
product code |
| %ORDERCODE% |
bestelcode |
| %PROFILEDESC% |
profiel omschrijving |
| %FINFISH% |
uitvoering |
| %FINISSHDESC% |
uitvoering omschrijving |
| %CARRIER% |
kar |
| %CABIN% |
vak |
| %BCNT% |
intern baar nummer |
| %LCNT% |
intern lijn nummer |
| %PROFILENO% |
profiel nummer |
| %FRAMENO% |
kader nummer |
| %POSITION% |
positie |
| %ENFCODE1% |
code versterking 1 |
| %ENFDESC1% |
omschrijving versterking 1 |
| %ENFLABS1% |
lengte versterking 1 |
| %ENFCODE2% |
code versterking 2 |
| %ENFDESC2% |
omschrijving versterking 2 |
| %ENFLABS2% |
lengte versterking 2 |
| %ENFCODE3% |
code versterking 3 |
| %ENFDESC3% |
omschrijving versterking 3 |
| %ENFLABS3% |
lengte versterking 3 |
| %ENFORCED% |
aantal versterkingen |
| %DELIVERYWEEK% |
levertermijn |
| %CUSTOMERREF% |
klant code |
| %CUSTOMERDESC% |
klant naam |
| %GLYPHREF% |
bestandsnaam schets |
| %POSSYMBOL% |
positie symbool |
| %BARCODE% |
barcode |
| %DELIVERYWEEK% |
leverdatum |

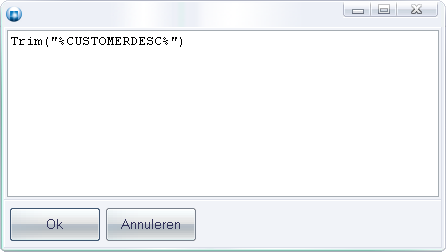

Bovenstaande parameters kunnen in deze velden eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren :
Instellingen mogelijk via een extra sectie [AGS] in JOPPS.INI zijn :
[TK145]
MakeDirectory=1 subfolder creëren activeren
FileExtension=txt standaard bestand extensie
SymbolL=G symbool links (=Gauche)
SymbolR=D symbool rechts (=Droite)
SymbolU=H symbool boven (=Haute)
SymbolD=B symbool onder (=Bas)
Symbol H=-- symbool horizontaal
SymbolV=| symbool vertikaal
SymbolS=/ symbool schuin
SwapLR=0 links/rechts omwisselen
DblCutDesc=* indicatie dubbel verzagen
KeepRest=Stocker indicatie reststuk
DumpRest=Disposer indicatie afval
CutAngleList 45.0;80.0;90.0;100.0
Supplier= overrulen leveranciers code (nog niet beschikbaar)

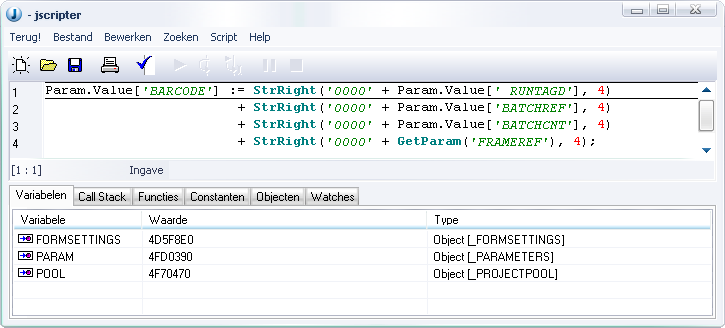

De gebruiker kan de standaard barcode (= runtag decimaal 6 cijfers + globaal profiel nummer 4 cijfers) wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters :
CUTCNT profiel nummer (globaal)
MOPCNT aantal bewerkingen op profiel
BATCHREF kader nummer
BATCHCNT profiel nummer (bewerkingen)
BARCODE barcode
_RUNTAG runtag hexadecimaal
_RUNTAGD runtag decimaal
De instelling ‘Filter wisselen zaaghoeken’ laat toe om een keyword op te geven om te bepalen of voor deze sturing een specifiek profiel omgekeerd op de machine moet gelegd worden :

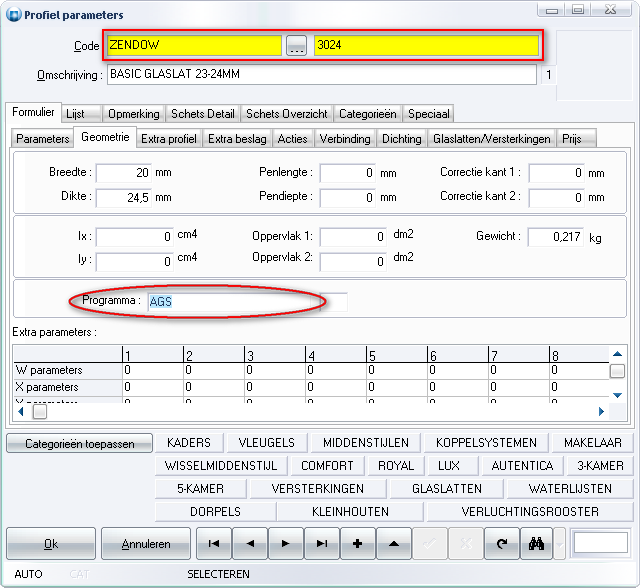

Onderstaande screenshot toont aan hoe men de glaslat ‘ZENDOW,3024’ kan parametriseren zodat het profiel omgekeerd op de machine verwerkt wordt :
Uitbreiding protocol TEKNA TK145 (3.26 P3 - 2623)
Veld “Numer of profiles” instelbaar gemaakt. Extra instellingen voorzien om de inhoud van veld “Number of profiles” te personaliseren via “Informatie veld 9” :
Indien de gebruiker in de ‘Informatie velden’ niets definieerd zal de standaard informatie getoond worden. Standaard wordt het aantal = 1 uitgeschreven.
Indien toch het aantal volle lengtes nodig is kan dit d.m.v. parameter %BARS% (aantal volle lengtes).
Bovenstaande parameters kunnen in deze velden eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren.
