De Soenen DVE2 is een zaagmachine, al dan niet uitgerust met een etikettenprinter.

Activatie

Open Jopps Administrator (Jadmin.exe in de hoofd directory van Jopps) en klik op de tab Toegangen. Selecteer de gebruiker waarvoor de machine moet geactiveerd worden en selecteer vervolgens de database waarop ze moet geactiveerd worden.



Open Output-wizards (machinesturingen) en open vervolgens het eerste vrije slot (er zijn in totaal 10 slots beschikbaar voor het toekennen van machines). Klik achter Dll specificatie of machine id op de knop om de dialoog voor het selecteren van de machine te openen. In deze lijst staan alle beschikbare machinesturingen.



Geef eventueel een beschrijving op. Zoöok kan je een specifiek Uitvoerpad opgeven dat zal gebruikt worden om de aangemaakte machinebestanden in op te slaan (kan een directory op een server zijn).



Bevestig uw instellingen en sluit de Jopps Administrator. Uw machine is nu geactiveerd in Jopps en zal beschikbaar zijn indien u over de juiste licentie beschikt.

Aanmaken machinebestand



Na het berekenen van uw Jopps project(en) kan je het machinebestand aanmaken door de betreffende sturing op te starten. Onder de tab Resultaat is een extra tab voorzien Productie (machineaansturing) waaronder alle geactiveerde machines staan weergegeven. Selecteer de machine (zoals opgegeven bij de activatie, VB SBZ610A) en klik op de knop met het hendeltje (machine starten).



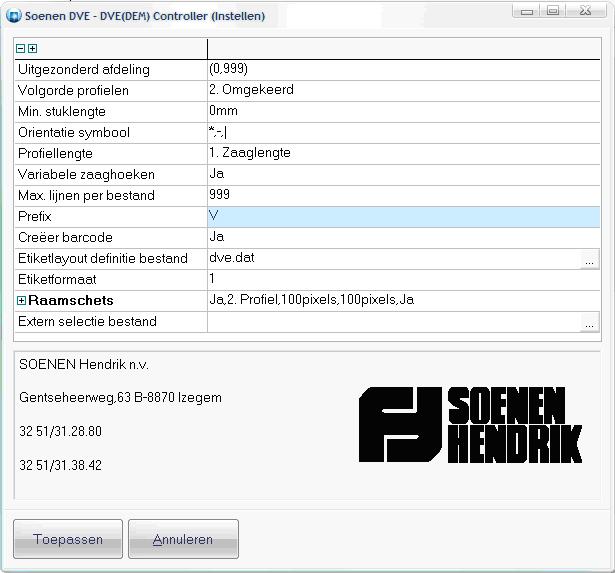

Er verschijnt een dialoog met bijkomende parameters (zie hierna). Na het drukken op de knop Generate File zal het bestand worden aangemaakt op de plaats zoals aangegeven in het veld Output filename.

Parameters



• Output filename: bestandsnaam en uitvoerpad van het te genegeren bestand. Het uitvoerpad kan ingesteld worden via de Jopps Administrator (zie Activatie), de bestandsnaam is de projectnaam.
• Uitgezonderd afdeling: default (0,999). Opsomming van de afdelingen die niet meegerekend moeten worden.
• Volgorde profielen: normaal of omgekeerd.
• Min. Stuklengte: standaard 0 mm. Indien er hier een andere waarde ingegeven wordt, dan worden kortere stukken niet verwerkt.
• Orientatie symbool: default: “*,-,|”. Dit is de oriëntatie van het profiel binnen de kader. Willekeurig, horizontaal of vertikaal. (Wordt voorlopig niet gebruikt)
• Profiellengte: is de lengte die doorgestuurd wordt naar de machine.
  • Zaaglengte (default)
  • Lengte
  • Binnenlengte
• Variabele zaaghoeken
  • Neen (default)  = oude gedrag (enkel hoeken 45° en 90°)
  • Ja = nieuwe gedrag (alle hoeken tussen 22° en 135°)
• Max. Lijnen per bestand: Standaard = 999, daarboven worden er geen lijnen meer naar het bestand gestuurd.
• Creëer barcode:  Ja / Nee
• Prefix: de Prefix V geeft volgend resultaat op de KP lijn in het DVE2 formaat: KPN001E1B51 L70000TV0050136.
• Etiketlayout definitie bestand: default = “dve.dat”. Deze wordt standaard gezocht in de program_root van JoPPS. Zie verder voor de gedetailleerde inhoud.
• Etiketformaat:  Standaard = 1. Nuttig indien de machine meerdere etiketsoorten heeft.
• Raamschets
  • Tonen. Standaard = Ja, dan worden de bitmaps aangemaakt.
    • Informatie
      • Raam: een bitmap per Raam.
      • Profiel: een bitmap per Profiel.
    • Breedte en Hoogte van de bitmap.
    • In Keur: Default = Neen. Voor de bitmap.

• Extern selectie bestand:  standaard niet ingevuld. Dient om de standaardquery te vervangen door een aangepaste versie. Dit kan handig zijn om alternatieve sorteringen of om extra filters (bepaalde profielen weg laten) te bekomen


Parameters in het jopps.ini configuratiebestand



Volgende parameters kunnen enkel rechtstreeks in het jopps.ini bestand worden ingesteld:



• Database: geeft aan welke de master database in Jopps is voor het synchroniseren van bewerkingen.
• FileExtension: alternatieve extensie voor het machinebestand.
• DblCutDesc: standaard leeg. Indien ingevuld: het karakter toevoegen aan produkt code indien dubbel verzagen
• EtiketTest: default niet ingevuld of 0. Indien 1: dan wordt in de gegevens op het etiket alle spaties vervangen door een “-“ teken. Dit is handig, omdat de spaties niet leesbaar zijn op een etiket.
• EtiketSite: normaal gezien niet ingevuld. In dit geval is het size – symbool = “#”. Dit wordt later besproken in het deel “Veldlengtes definiëren”. kan hier vervangen worden door een ander symbool.
• SwapLR: wiisselt het symbool voor links en rechts om.
• SymbolL: indien ingevuld, wordt het standaardsymbool vervangen door de opgegeven waarde. Dit werkt zo voor alle positie – aanduidingen:SymbolL (L)
  • SymbolR (R)
  • SymbolU (BO)
  • SymbolD (ON)
  • SymbolH (--)
  • SymbolV (|)
  • SymbolS (/)


Etiketten



De sturing is voorzien om etiketten af te kunnen drukken aan de machine. De mogelijke inhoud van de etiketlayout wordt bepaalt in het dve.dat bestand dat zich in de hoofd directory van Jopps bevindt.



Volgende parameters zijn beschikbaar om de gegevens op het etiket samen te stellen:

Voorbeeld van dve.dat:

|Start

|%LMAX%#5

|Einde



Barcode samenstellen



De volgende parameters kunnen gebruikt worden in de script om een barcode samen te stellen:



CUTCNT (Profiel nummer, globaal)
MOPCNT (Bewerkingsaantal)
BATCHREF (Kadernumme)
BATCHCNT (Profiel nummer)
LINECNT (Uniek lijnnummer)
BARCODE (Barcode)
_RUNTAG (Runtag Hexadecimaal)
_RUNTAGD (Runtag Decimaal)

vb. van een barcode instelbaar via scripting:



Param.Value['BARCODE'] := StrRight('0000' + Param.Value['_RUNTAG'],4) + StrRight('0000' + Param.Value['CUTCNT'],4);



---

Lengte bitmap bestanden (2.80P3)

Lengte van de naam van het bitmap bestand naar max. 8 karakters gebracht (DOS compatibel)

---

Dubbel verzagen (2.83)

Voor het 2 aan 2 verzagen kan achter de profiel code een kenteken geplaatst om aan te geven dat deze baarlengte dubbel verzaagt dient te worden. Standaard is er geen kenteken voorzien.

Dit kan gewijzigd worden in JOPPS.INI in de desbetreffende machine sectie [DVE2] d.m.v. de parameter :

[DVE2]
DblCutDesc = .......... een ander karakter toe te kennen, bv. *.

---

Veldinformatie instelbaar (3.11 P2, 3.38 P5 - 2538)

Voortaan is het mogelijk om de informatie van F veld en B* veld in KT lijn zelf in te stellen als gebruiker.

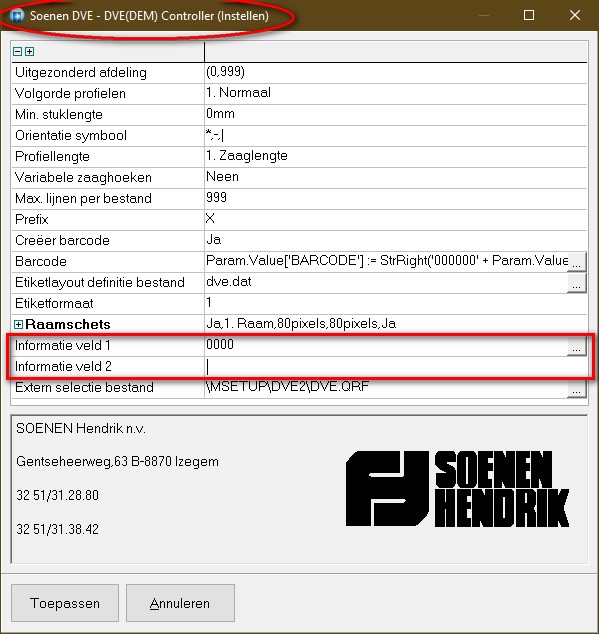

In de setup/start dialoog van de zaagsturing is een extra parameter voorzien om de inhoud van het F en B* veld te wijzigen:









De informatie die naar het machinebestand moet gestuurd worden kan aangepast worden d.m.v. het gebruik van parameters in ‘Informatie veld 1’ en ‘Informatie veld 2’*.

De beschikbare parameters zijn:



 %JOBREF% (batch naam)
 %PROJECTREF% (project naam)
 %ASSEMBLYREF% (groep code)
 %FRAMEREF% (kaderdeel code)
 %FRAMEOPEN%  (kaderopening code)
 %VENTREF% (vleugeldeel code)
 %VENTOPEN%  (vleugelopening code)
 %CARRIER% (kar nummer)
 %CABIN%  (vak nummer)
 %PROFILENO% (profiel nummer)
 %FRAMENO% (kader nummer)



Standaard waarden voor het veld 1 en veld 2*:



veld 1 is het vaknummer        (standaard 0000)

veld 2 is het stukinformatie (standaard rack info)



In de velden kan men eveneens gebruik maken van string functies om de informatie te formateren.



%JOBREF%|%PROJECTREF%|%ASSEMBLYREF%|%FRAMEREF%|%FRAMEOPEN%|%VENTREF%|%VENTOPEN%|%LABS%



Extra instelbaar veld 2 is beschikbaar vanaf JoPPS 3.38 P5 en was noodzakelijk om de instelbaarheid van de zaagsturing identiek te maken met die van de DEM machinecenter van SOENEN.



---

---
