Instellingen via dialoog
Filter wisselen zaaghoek (2.83) )

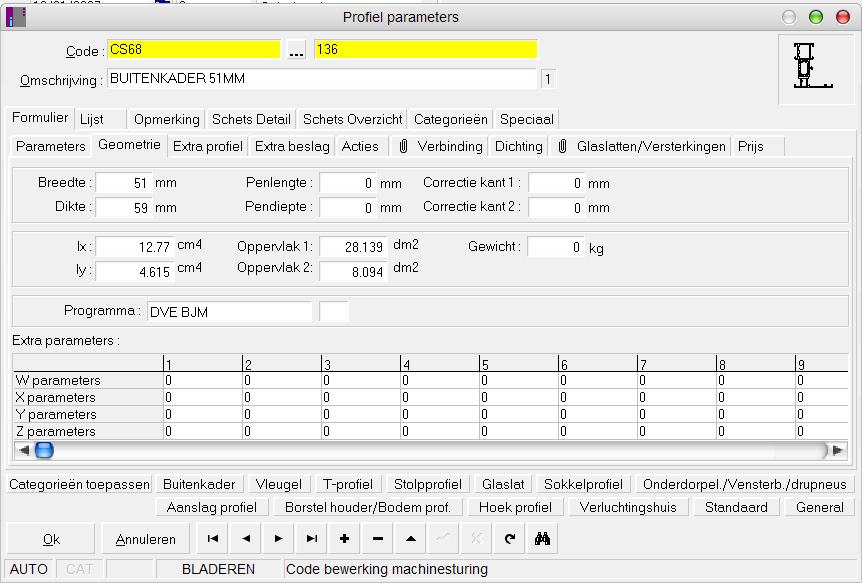

In PROFIEL PARAMETERS kan voor specifieke profielen opgegeven worden of het wisselen van de zaaghoeken dient toegepast te worden in de zaagsturing door het definiëren van het desbetreffende ‘keyword’ in het ‘Programma’ veld in de tab ‘Geometrie’:
Wanneer het ‘keyword’ (bv. DVE) in PROFIEL PARAMETERS overeenkomt met dat opgegeven in de zaagsturing wordt het wisselen van de zaaghoeken uitgevoerd voor het desbetreffende profiel.
Complementaire zaaghoek (2.83)
De parameter ‘Complementaire zaaghoek’ laat de gebruiker toe om te specifiëren voor welke zaagkop van de machine de complementaire zaaghoek dient doorgegeven te worden, namelijk: deze op het begin of het einde van het profiel. Deze optie wordt enkel meegerekend indien de zaaghoek gewisseld moet worden. Dit gebeurd via de instelling “Filter wisselen zaaghoek”.
Doorvoerrichting (2.83)
Met de parameter ‘Doorvoerrichting’ kan de gebruiker het gedrag van de zaaghoeken globaal wijzigen: ‘Normaal’ betekent zaaghoeken van alle profielen behouden en ‘Omgekeerd’ betekent zaaghoeken van alle profielen omwisselen. Voor de extensie van het uitvoerbestand kan men de volgende extensies gebruiken:
Verschil tussen uitvoerbestand.DVE en uitvoerbestand.JOP
- ".jop". Dan komen de normale zaaghoeken in het machinebestand te staan (Vb 45 voor een hoek van 45°)
- ".dve". Dan komen de zaaghoeken er een factor 10 maal groter in te staan (Vb: 450 voor een hoek van 45°)
Het aanpassen van de extensie gebeurd als volgt:
- Voer de berekeningen uit op het desbetreffende project.
- Start de berekeningen voor de DVE - machine.--
- Pas de extensie aan van het uitvoerbestand.
- Klik op de knop "start".
Tijdens het rekenen wordt ook de laatst gebruikte extensie onthouden (in de Registry en in de toestemmingen van deze gebruiker)

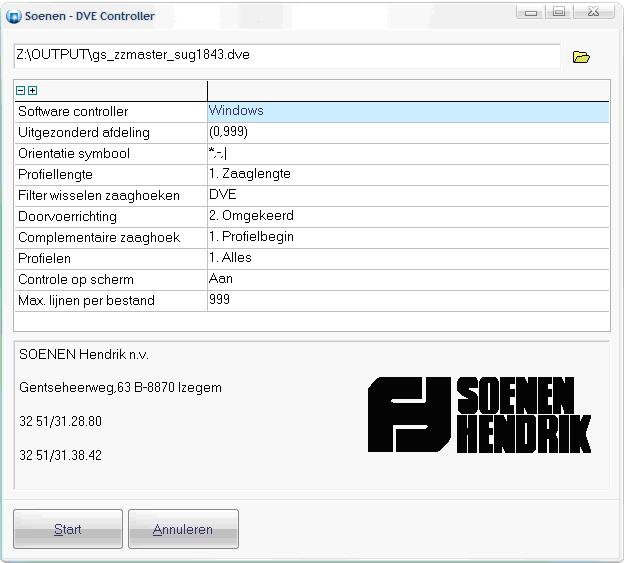

Software controller (versie 3.00 P4)
Er werd een extra instelling voorzien om dit gedrag toe te laten :
- ‘Windows’: er worden blanco’s voor het getal geplaatst (standaard)
- ‘DOS’: er worden nullen voor het getal geplaatst (extra mogelijkheid)
Profielen (versie 3.00 P3)
Hier kan men kiezen welke zaaghoeken toegelaten zijn:
1. Alles (standaard en vroegere gedrag)
2. Zaaghoeken afwijkend 45°/90° (nieuwe gedrag)
Veldinformatie SOENEN DVE instelbaar (3.11 P2)
Voortaan is het mogelijk om de informatie van alfanumerieke velden zelf in te stellen als gebruiker.

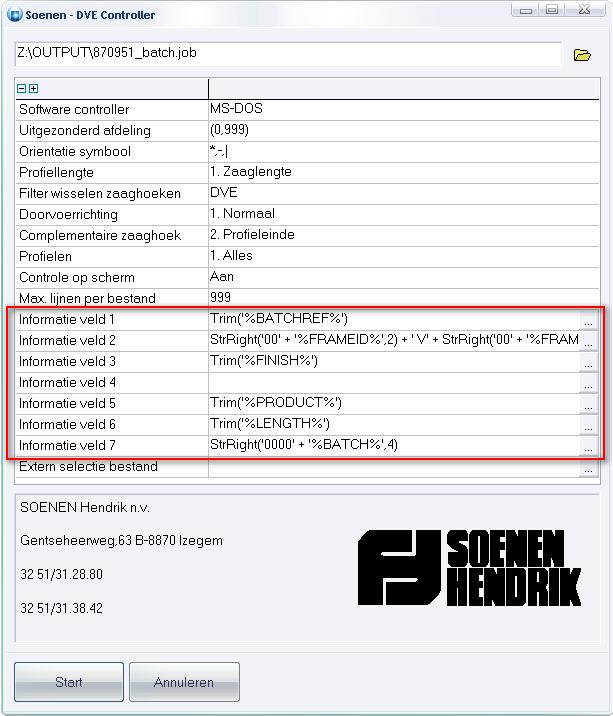

In de setup/start dialoog van de zaagsturing zijn extra parameters voorzien om de inhoud van een aantal velden te wijzigen:
Voor een aantal velden kan de informatie die naar het machinebestand dient gestuurd te worden aangepast worden, d.m.v. het specifiëren van parameters voor ‘Informatie veld ...’. De beschikbare parameters zijn:
%BATCHREF% (batch naam)
%PROJECTREF% (project naamà
%ASSEMBLYREF% (groep code)
%FRAMEREF% (kaderdeel code)
%LENGTH% (profiellengte)
%PRODUCT% (product code)
%FINFISH% (uitvoering)
%ORDERCODE% (bestelcode)
%PROFILEDESC% (profiel omschrijving)
%FINISHDESC% (uitvoering omschrijving)
%FRAMENO% (kader/vleugel batch nummer)
%FRAMEID% (kader nummer)
%VENTID% (vleugel nummer)
%DELIVERYWEEK% (levertermijn)
%CUSTOMERREF% (klant code)
%CUSTOMERDESC% (klant naam)
Standaard waarden voor de velden 1 tot 7 zijn:
informatie veld 1 project info
informatie veld 2 raam info
informatie veld 3 kleur info
informatie veld 4 product code
informatie veld 5 leeg
informatie veld 6 bestelcode
informatie veld 7 leeg
In de velden kan men eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren. Verder werd ook de mogelijkheid voorzien om een extern selectiebestand (QRF) op te geven.

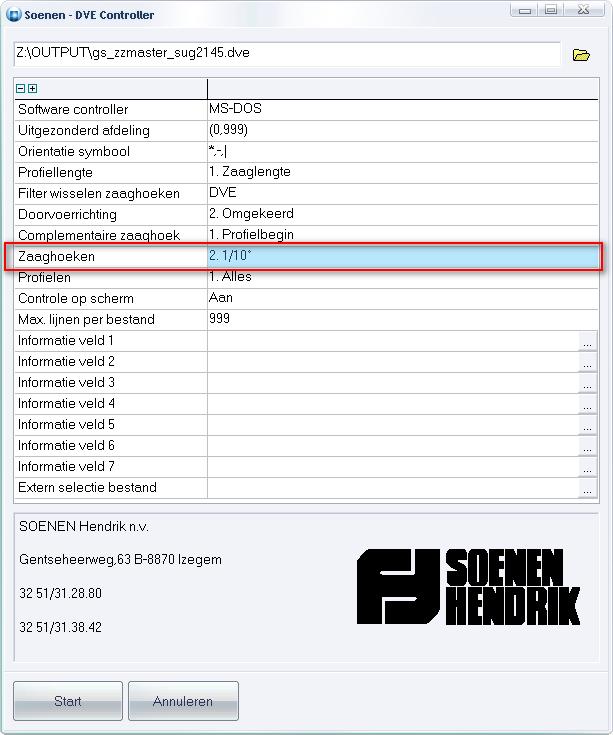

Instelling zaaghoeken in 1° of 1/10° voor JOB formaat (versie 3.21)
Voortaan is het mogelijk om de nauwkeurigheid van de zaaghoeken in te stellen:
Beschikbare instellingen:
1. -1° normaal standaard voor JOB formaat
2. 1/10° normaal standaard voor DVE formaat
|
Deze instelling heeft enkel effect voor JOB formaat!
|
