Reinhardt Zaagsturing Ecocom / Slimline (2.72, 3.00, 3.20 - 1772, 2120)


Instellingen

Deze sturing werkt met een ini file. De ini file moet zich in de joppswin folder bevinden die wordt opgepikt vanuit de interface die opstart als men de hendel overhaalt.


Inhoud Ecolink.ini bestand (voorbeeld bestand)

ZA1-FTR:
ZA1-FTR:R 1 556 4500 0 0 0
ZA1-FTR:
ZA1-FTR:X 20
ZA1-FTR:
ZA1-FTR:$

IDZ-HDR:#2

IDZ-FTR:$

P5:0
P6:1

A4:0
A5:1
A6:300

RGL1:[182-212] - Ref: [66-145]
RGL2:[6-9]x[10-13] [27-56]

PRINT:[17-21][22-24][27-34]

Deze lijnen bepalen onder meer de inhoud van een bestand met extensie ZA1 en IDZ:

de eerste 6 lijnen bepalen wat onderaan dit bestand met extensie ZA1 vermeld wordt
ze worden gewoon overgenomen
IDZ-HDR: bepaalt wat de eerste lijn is in het bestand met extensie IDZ
IDZ-FTR: Bepaalt de laatste lijn in dit bestand
P5 is de default waarde voor de 5de kolom van de P-lijn in het bestand met extensie ZA1
P6 is de default waarde voor de 6de kolom van de P-lijn in het bestand met extensie ZA1
A4 is de default waarde voor de 4de kolom van de A-lijn in het bestand met extensie ZA1
A5 is de default waarde voor de 5de kolom van de A-lijn in het bestand met extensie ZA1
A6 is de default waarde voor de 6de kolom van de A-lijn in het bestand met extensie ZA1

Vrij in te vullen velden:

- RGL1: bepaalt de inhoud van de lijn die begint met @ in het bestand met extensie ZA1:

Dit is dus de eerste lijn die informatie geeft over de opdracht

- de te gebruiken karakters worden opgegeven tussen vierkant ([]) haken
- de karakters komen uit het bestand met extensie ZA0
- dit bestand wordt opgevuld door het programma
- [182-212], betekent dat karakter 182 tot 212 wat hier blijkbaar kleur informatie is
- - REF:, worden gewoon uitgeschreven
- [66-145], betekent dat karakter 66 tot 145 genomen wordt, hier de naam van het project

- GL2: bepaalt de inhoud van de lijnen die beginnen met @ in het bestand met extensie ZA1:

De @ 1 tot 10-lijn, geeft informatie over de houtsectie en dergelijke
Dit kunnen maximum 10 lijnen zijn, worden daarna afgesneden
In functie van de inhoud van de velden kan men daardoor in de problemen komen, omdat er teveel informatie in deze velden staat en ze daardoor onvoldoende samengenomen kunnen worden

- de te gebruiken karakters worden opgegeven tussen vierkant ([]) haken
- de karakters komen uit het bestand met extensie ZA0
- dit bestand wordt opgevuld door het programma
- [6-9], betekent dat karakter 6 tot 9 genomen wordt, wat hier de breedte is
- [10-13], betekent dat karakter 10 tot 13 genomen wordt, hier de hoogte
- [27-56] is profiel omschrijving
- in dit geval wordt een lijn gecreëerd voor ieder profiel waarbij de sectie en de omschrijving verschillend is en kan leiden tot te veel lijnen
- PRINT: bepaalt de inhoud van de lijnen in het bestand met extensie IDZ:

Tussen de vierkante haken staan terug de posities
Dus is het een kwestie van de juiste posities uit te pikken


Andere parameters

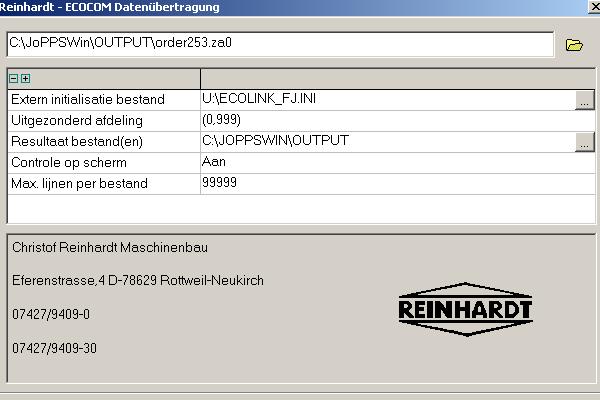

Instellingen op het tussenscherm (zie screenshot boven):

  • extern initialisatie bestand: bestand dat de inhoud bepaalt van het resultaat omschrijving zie hierbove
  • uitgezonderd afdeling: bepaalt welke profielen in het resultaat komen, afdeling wordt per profiel opgegeven in profiel parameters
  • Resultaat bestand(en): plaats waar jopps de bestanden plaatst
  • Controle op scherm:  al dan iet het resultaat zien
  • Maximum aantal lijnen per bestand:

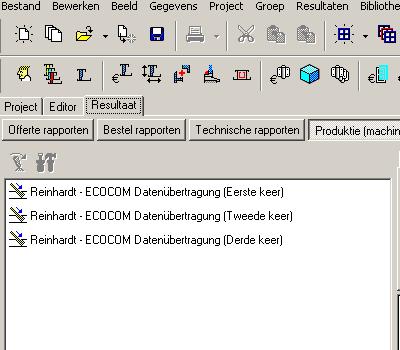

Indien meerdere bestanden nodig zijn met verschillende combinaties van profielen: Voor iedere combinatie moet de sturing opnieuw geactiveerd worden


Voor iedere toepassing moet je de juiste afdelingen instellen

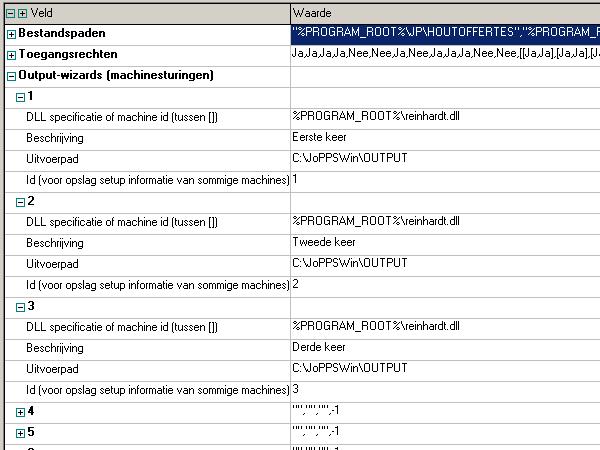

Activatie gebeurt bij tab toegang in JAdmin:

Best is wel om het uitvoerpad te veranderen voor ieder bestand dat gecreëerd moet worden



Profielnummering REINHARDT
(3.00 - 1772)

Identificatie van profielen (runtag + profielnummer) doorgeven aan REINHARDT formaat om later de reeds door JoPPS afgedrukte etiketten makkelijker te kunnen terugvinden.
De gebruiker kan nu d.m.v. een extra instelling kiezen hoe hij de profielen wil groeperen :

1. Profielnaam (default = vroeger gedrag)
2. Profielnummer (runtag + globaal profiel nummer)
3. Batchnummer (runtag + batch profiel nummer)

De formatering van het profielnummer is instelbaar in JOPPS.INI in de desbetreffende sectie [ECOCOM] d.m.v. volgende parameters:

[ECOCOM]
RuntagFormat=1 hexadecimaal (default =1), decimaal (=2)
RuntagLength=8 lengte decimale runtag (default = 8)
NumberLength=4 lengte unieke profielnummer (default = 4)

Scherm positie en afmetingen worden nu ook onthouden.


Profielbreedte REINHARDT(3.00, 2120)

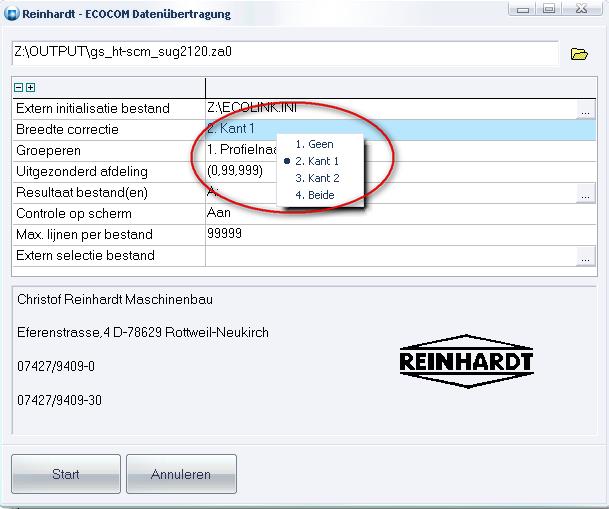

Identificatie van profielen (runtag + profielnummer) doorgeven aan REINHARDT formaat om later de reeds door JoPPS afgedrukte etiketten makkelijker te kunnen terugvinden. De gebruiker kan nu d.m.v. een extra instelling kiezen welke profielbreedte hij wil doorgeven:

 1. Geen correcties (default = vroeger gedrag)
 2. Correctie kant 1 bijtellen
 3. Correctie kant 2 bijtellen
 4. Correcties kant 1 en kant 2 bijtellen

Verder werd de sturing eveneens up-to-date gebracht:

 - mogelijkheid externe query
 - mogelijkheid setup/run dialoog
 - visualisatie geselecteerd profiel in raamschets

 Scherm positie en afmetingen worden nu ook onthouden.
