Protocol LGF GAMMA DIGIT SPECIAL (3.11P2)

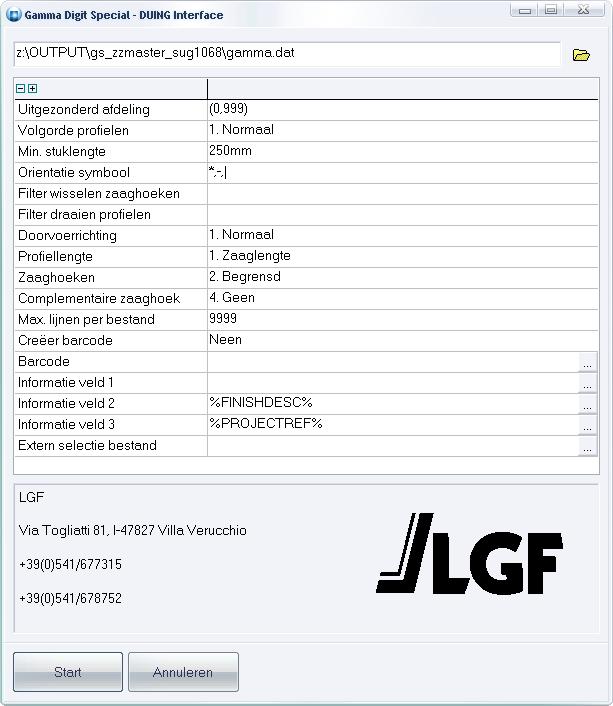

Protocol voor het sturen van een dubbelverstekzaag LGF Gamma Digit Special met DUING interface. In de setup/start dialoog van de zaagsturing zijn de ‘standaard’ parameters:

filter op afdelingen,
volgorde profielen (sortering lengte)
minimum stuk lengte
orientatie symbool
filter wisselen zaaghoeken
filter draaien profielen
doorvoorrichting
profiellengte
range zaaghoeken
complementaire zaaghoeken
max. lijnen per bestand
extern selectie bestand
barcode instellingen
veld informatie

Instelling mogelijk via een extra sectie [GAMMA] in JOPPS.INI zijn:

[GAMMA]
FileNameType=
MakeDirectory=1 subfolder creëren activeren
FileExtension=dat standaard bestand extensie
SymbolL=L symbool links
SymbolR=R symbool rechts
SymbolU=BO symbool boven
SymbolD=ON symbool onder
SymbolH=- symbool horizontaal
SymbolV=| symbool vertikaal
SymbolS=/ symbool schuin
EtiketTest=0 simulatie etiket layout
SwapLR=0 links/rechts omwisselen
Supplier=0 override leveranciers code

In het barcode veld kan d.m.v. scripting eventueel door de gebruiker een barcode worden samengesteld. Standaard wordt volgende barcode voorzien:

- runtag decimaal (6 karakters) (_RUNTAGD)
- cutnr (4 cijfers) (CUTCNT)

De script editor voor de barcode te genereren kent volgende parameters:

CUTCNT (profiel nummer, allemaal)
MOPCNT (bewerking nummer)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer, constructief)
BARCODE (huidige barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD
(runtag decimaal)

Voor een aantal velden kan de informatie die naar het machinebestand dient gestuurd te worden aangepast worden, d.m.v. het specifiëren van parameters voor ‘Informatie veld ...’. De beschikbare parameters zijn:

%PROJECTREF% project naam
%ASSEMBLYREF% groep code
%FRAMEREF% kaderdeel code
%FRAMEOPEN% kaderopening code
%VENTREF% vleugeldeel code
%VENTOPEN% vleugelopening code
%LABS% zaaglengte
%LMAX% lengte
%LMIN% binnenlengte
%LENGTH% profiellengte
%ANGLEB% zaaghoek begin
%ANGLEE% zaaghoek einde
%PROFILE% profiel code
%SYSTEM% reeks code
%PRODUCT% product code
%ORDERCODE% bestelcode
%PROFILEDESC% profiel omschrijving
%FINFISH% uitvoering
%FINISSHDESC% uitvoering omschrijving
%CARRIER% kar
%CABIN% vak
%LCNT% intern lijn nummer
%PROFILENO% profiel nummer
%POSITION% positie
%ENFCODE1% code versterking 1
%ENFLABS1% lengte versterking 1
%ENFCODE2% code versterking 2
%ENFLABS2% lengte versterking 2
%ENFCODE3% code versterking 3
%ENFLABS3% lengte versterking 3
%ENFORCED% aantal versterkingen
%DELIVERYWEEK% levertermijn
%CUSTOMERREF% klant code
%CUSTOMERDESC% klant naam
%GLYPHREF% bestandsnaam schets
%POSSYMBOL% positie symbool
%FRAMENO% kader nummer

In de velden kan men eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren.
