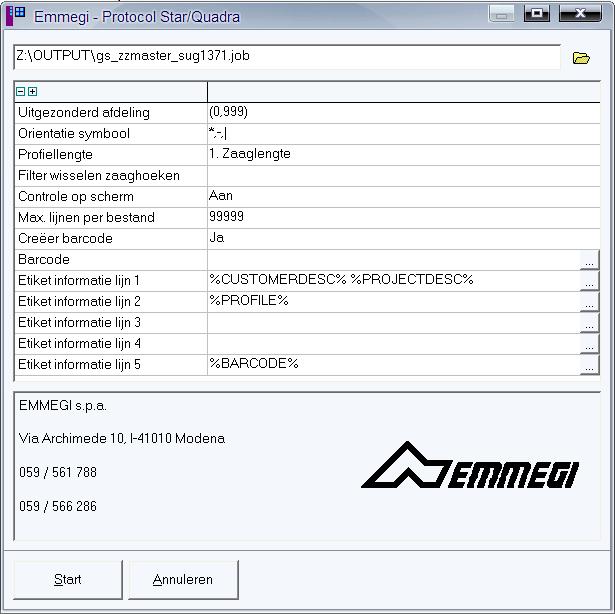

Protocol gebaseerd op formaat van Quadra voor sturen Emmegi zaagmachines. Naast de standaard parameters zoals afdelingen, wisselen van zaaghoeken, etc... zijn eveneens instellingen voorzien om de etiketinformatie op te vullen.
Hievoor zijn 5 velden voorzien waarin naast tekst ook parameters kunnen gedefinieerd worden.
De beschikbare parameters zijn momenteel:
JOBREF (job referentie)
RUNTAG (runtag hexadecimaal)
RUNTAGDEC (runtag decimaal)
PROJECTREF (project code)
PROJECTDESC (project omschrijving)
ASSEMBLYREF (groep code)
ASSEMBLYDESC (groep omschrijving)
FRAMEREF (deel code)
LABS (zaaglengte)
LMAX (lengte)
LMIN (binnen lengte)
LENGTH (lengte volgens instelling 'profiellengte’)
ANGLEB (zaaghoek begin)
ANGLEE (zaaghoek einde)
SYSTEM (reeks)
PROFILE (profiel)
PRODUCT (profiel produkt)
PROFILEDESC (profiel omschrijving)
FINISH (uitvoering)
FINISHDESC (uitvoering omschrijving)
ORDERCODE (bestelcode)
PROFILENO (profiel nummer)
POSITION (positie raam)
ORIENTATION (positie profiel)
CUSTOMERREF (klant code)
CUSTOMERDESC (klant omschrijving)
In het barcode veld kan d.m.v. scripting eventueel door de gebruiker een barcode worden samengesteld. Standaard wordt volgende barcode voorzien:
- runtag decimaal (5 karakters)
- cutnr (5 cijfers)
De script editor voor de barcode te genereren kent volgende parameters:
CUTCNT (profiel nummer 'allemaal')
MOPCNT (bewerking nummer)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer 'constructief')
BARCODE (huidige barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)
Wisselen breedte en hoogte STAR2 (2.83 P2)
Voor sommige EMMEGI machines die gebruik maken van het STAR2 protocol moeten breedte en hoogte van het profiel omgewisseld kunnen worden in het formaat.

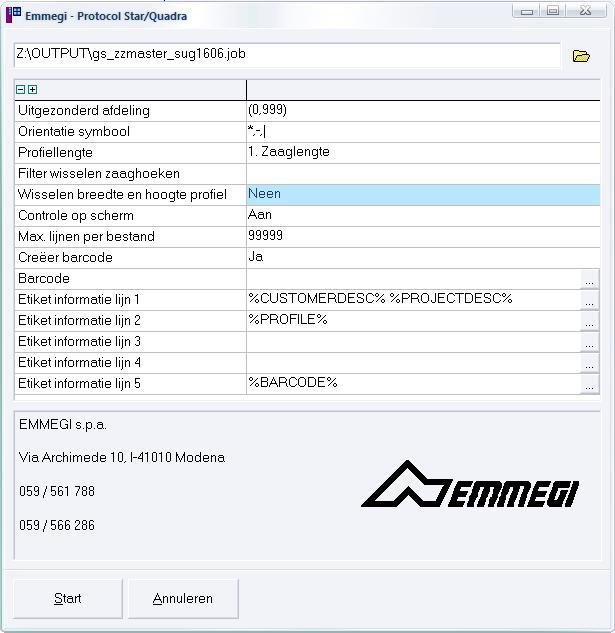

Extra instelling 'Wisselen breedte en hoogte profiel' voorzien in dialoog om breedte en hoogte van profiel om te wisselen:
Variabele zaaghoeken STAR2 (3.23 P1 - 2384)
Voortaan is het mogelijkheid om variabele zaaghoeken te blokkeren, d.w.z. hoeken verschillend van 45° of 90° altijd als 90° door te sturen naar de zaagmachine.

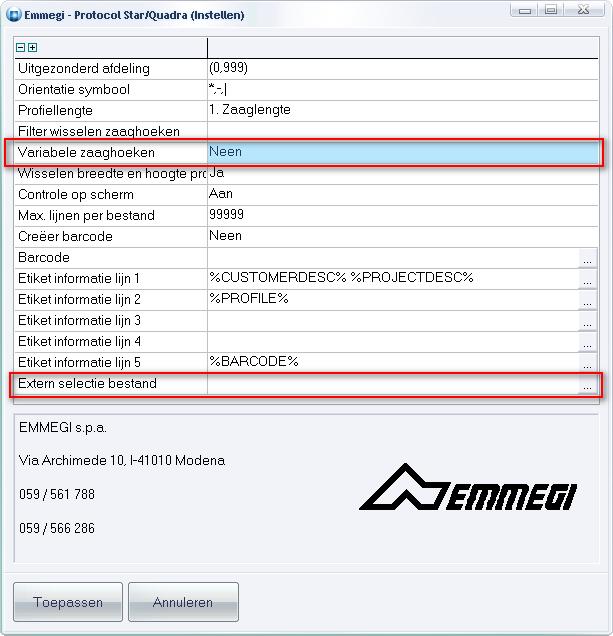

Extra parameter ‘Variabele zaaghoeken’ voorzien die toelaat om zaagheoekn verschillend van 45° of 90° als 90° door te geven in het machine formaat:
- Neen = nieuwe gedrag (enkel hoeken 45° en 90° worden doorgestuurd)
- Ja = oude gedrag (alle hoeken worden doorgestuurd)
Verder werd ook voorzien om een extern selectie bestand (QRF), te kunnen opgeven.
Etiketinformatie STAR2 instelbaar (3.33 P2 -3041)
Voortaan is het mogfelijk etiket informatie zelf door de gebruiker in te stellen in de machine dialoog.

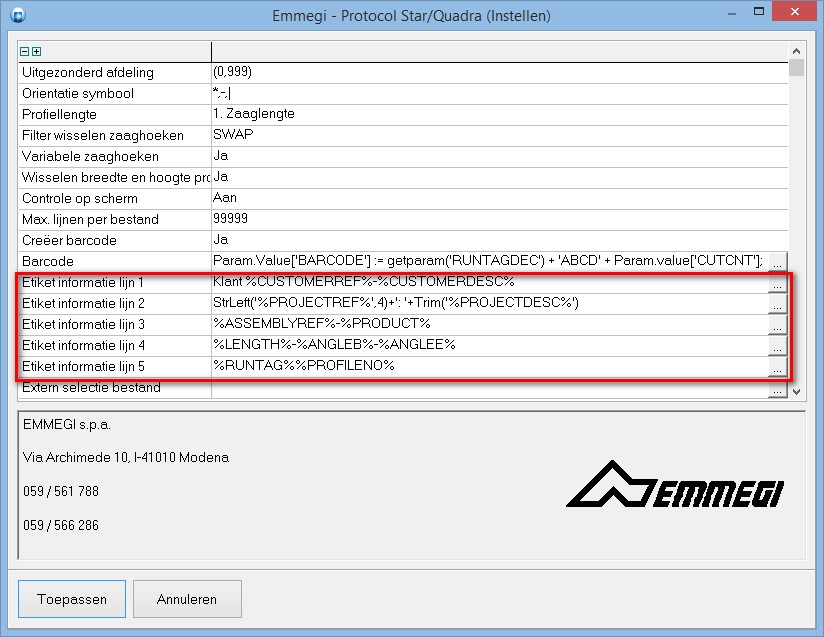

In de setup/start dialoog van de zaagsturing zijn extra parameters voorzien om de inhoud van de etiket informatie lijnen samen te stellen:
De informatie die naar het machinebestand moet gestuurd worden kan aangepast worden d.m.v. het gebruik van parameters in ‘Etiket informatie veld..’.
De beschikbare parameters zijn :
%BATCH% batch code
%RUNTAG% runtag hexadecimaal
%RUNTAGDEC% runtag decimaal
%CUSTOMERREF% klant referentie
%CUSTOMERDESC% klant naam
%JOBREF% batch naam
%PROJECTREF% project naam
%PROJECTDESC% projectomschrijving
%ASSEMBLYREF% groep code
%FRAMEREF% kaderdeel code
%FRAMEOPEN% kader opening code
%VENTREF% vleugel deel code
%VENTOPEN% vleugel opening code
%SYSTEM% reeks code
%PROFILE% profiel code
%PRODUCT% product code
%PROFILEDESC% profiel omschrijving (volgens INI settings)
%FINISH% kleur code
%FINISHDESC% kleur omschrijving
%ORDERCODE% bestel code
%LABS% zaag lengte
%LMAX% profiel lengte
%LMIN% binnen lengte
%LENGTH% lengte i.f.v. instelling
%ANGLEB% zaaghoek begin
%ANGLEE% zaaghoek einde
%PROFILENO% profiel nummer
%POSITION% positie informatie
%ORIENTATION% orientatie informatie
%BARCODE% barcode
In de velden kan men eveneens gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren:
StrLeft('PROJECTREF%',4) + ': '+ Trim('%PROJECTDESC')
