Instelling voorzien om default informatie van profiel en uitvoering veld te wijzigen.

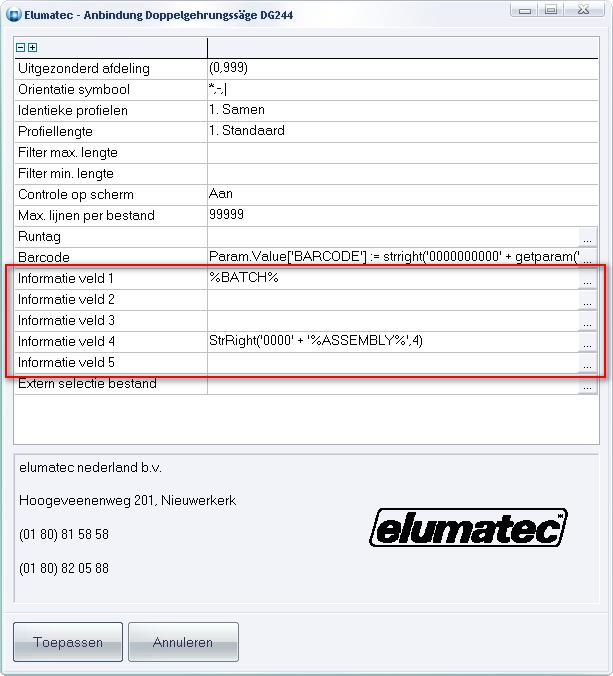

Hiervoor zijn er extra informatie velden voorzien in de setup dialoog van de sturing:
Als men de deze velden leeg laat zijn de standaard waarden voor de Informatievelden 1 tot 5:
Informatie veld 1: profiel code (10 karakters)
Informatie veld 2: profiel naam (14 karakters)
Informatie veld 3: leeg (4 karakters)
Informatie veld 4: kleur (10 karakters)
Informatie veld 5: leeg (5 karakters)
Om de informlatie in deze velden te formatteren kan men gebruik maken van de standaard string functies van scripting zoals ‘Trim’, ‘StrLeft’, ‘StrRight’,…
Beschikbare parameters:
%BATCH% (batch code)
%PROJECT% (project code)
%ASSEMBLY% (groep code)
%FRAMEPART% (deel code)
%OPEN% (opening code)
%VENTPART% (vleugeldeel code)
%FLDNO% (aantal)
%REPNO% (optimalisatie herhalingsfactor)
%ITMNO% (optimalisatie item nummer)
%SEQNO% (optimalisatie volgnummer)
%PROFILEDESC% (profiel omschrijving)
%VARIANTDESC% (kleur omschrijving)
%PROFILEINFO% (profiel opmerking)
%PRODUCT% (product code)
%VARIETY% (kleur code)
%SERIE% (bestelcode)
%LOPT% (optimalisatie lengte baar)
%LABS% (zaaglengte)
%LMAX% (profiel lengte)
%LMIN% (binnen lengte)
%ANGLEA% (zaaghoek begin)
%ANGLEA1% (zaaghoek begin kant 1)
%ANGLEA2% (zaaghoek begin kant 2)
%ANGLEB% (zaaghoek einde)
%ANGLEB1% (zaaghoek einde kant 1)
%ANGLEB2% (zaaghoek einde kant 2)
%PC% (programma code)
%PROFILENO% (global nummer profiel)
%RUNTAG% (runtag hexadecimaal)
%RUNTAGDEC% (runtag decimaal)
%JOBNAME% (job naam)
Extra parameters voorzien om Kar & Vak informatie te kunnen tonen in de door de gebruiker zelf te definiëren informatie velden.
In het protocol van de ELUMATEC DG244 dubbel verstek zaag kan de standaard informatie van een aantal velden eventueel vervangen worden door andere.
Beschikbare parameters:
%SYSTEM% (reeks)
%PROFILE% (profiel)
%PIECENO% (batch profiel nummer constructieve)
%FRAMENO% (batch kader nummer)
%RACK% (kar/vak informatie)
%CARRIER% (kar nummer)
%CABIN% (vak nummer)
%POSITION% (positie profiel)
%POSSYMBOL% (positie symbool)
%ENFORCED% (symbool versterkt profiel)
%ENFCODE1% (versterking 1)
%ENFLABS1% (lengte versterking 1)
%ENFCODE2% (versterking 2)
%ENFLABS2% (lengte versterking 2)
%ENFCODE3% (versterking 3)
%ENFLABS3% (lengte versterking 3)
Voor onderstaande lijst van parameters kan de standaard waarde gewijzigd worden in het JOPPS.INI bestand bij de desbetreffende machine sectie [DG244]:
[DG244]
SymbolL= < symbool profiel links (<)
SymbolR= > symbool profiel rechts (>)
SymbolU= /\ symbool profiel onder (/\)
SymbolD= \/ symbool profiel boven (\/)
SymbolH= -- symbool profiel horizontaal (--)
SymbolV= | symbool profiel vertikaal (|)
SymbolS= / symbool profiel schuin (/)
De sturing is ook voorzien om zelf een extern selectie bestand (QRF bestand) op te geven en de runtag te overschrijven.

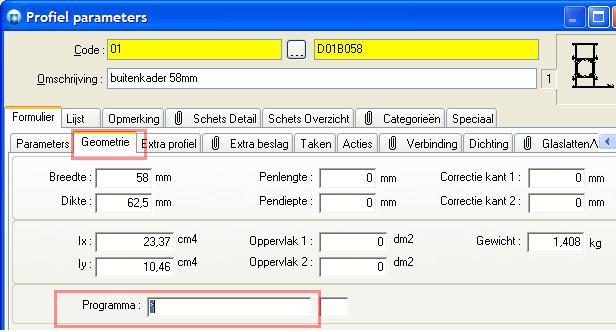

Voer in het veld Programma in de tabel Profiel parameters een * (asterix) in om het profiel in kwestie te kantelen.
