Uitbreidingen zaagsturing BJM DGS500

• Extra instelling in JoPPS.INI voor complementaire zaaghoeken (45° ► 135°) + extra veld met etiketnummer. (versie 2.80p4)
• Project referentie verschijnt mee op etiket (versie 2.80p5)


Kar & Vak informatie DGS500 (2.83 P4)

Kar en vak informatie op etiket afgedrukt aan de zaagmachine zelf laten verschijnen in formaat cfr. rapport ‘Zaaglijst etiketten’
De sturing werd voorzien van een extra parameter %RACK% om de geformateerde kar & vak informatie te laten verschijnen op de etiketten welke worden afgedrukt aan de machine zelf. De layout en inhoud van het etiket dient gedefinieerd te worden door de gebruiker in het desbetreffende DAT bestand:

Volgorde profielen DGS500 (2.83 P4)

Mogelijkheid om zelf de zaagvolgorde van de profielen te bepalen.

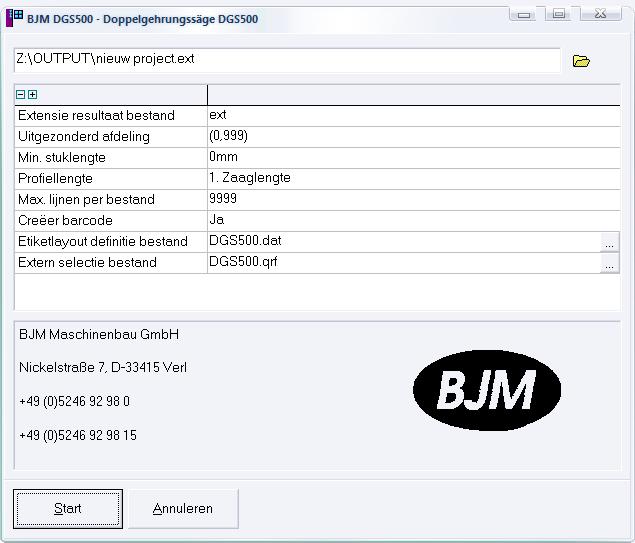

De profielen worden nu gesorteerd van klein naar groot en volgens de profielcode (3080,3081,3085,3100,3185,...). Men wil zelf de sortering van de profielcode kunnen opgeven dmv. het volgnummer gedefinieerd in de tabel PROFIEL PARAMETERS. Hiervoor dient men een externe query op te geven. De intern gebruikte query wordt automatisch gegenereerd in er geen extern selectie bestand is opgegeven.

Dit bestand kan men dan aanpassen :

In dit geval dient men de ‘ORDER BY’ of ‘GROUP BY’ te voorzien van het veld VOLGNR, bv. :

order by VOLGNR, PRODUKT, VARIANT, SERIE, LOPT, ITEMNR, SEQNR, REPNR

Contralas info BJM DGS500 (3.11)

Etiket informatie uitbreiden met informatie betreffende contralas verbinding. De ‘houtlook’ verbinding ziet er langs buiten uit als een houten kozijn t.t.z. verbinding ‘doorlopen/stoppen’ terwijl het langs binnnen om een ‘verstek’ verbinding gaat. Daarom is het noodzakelijk op de etiketten de informatie van deze verbinding te kunnen weergeven opdat men zou weten of er gefreesd moet worden.

Voor het samenstellen zijn er 2 extra parameters voorzien die het mogelijk maken deze informatie op het etiket te laten verschijnen:

%JUNCTIONA% informatie verbinding begin profiel
%JUNCTIONB% informatie verbinding einde profiel

Indien het niet om een contralas verbinding gaat zullen deze parameters leeg (=blanco) blijven. Standaard symboliek voor deze informatie is :

+* buitenkant doorlopen, binnenkant verstek
-* buitenkant stoppen, binnenkant verstek

Deze standaard symbolen kunnen aangepast worden in de desbetreffende sectie [DGS500] van de zaagsturing in het bestand JOPPS.INI :

[BJMDGS500]
SignJCM= symbool voor verbinding doorlopen/verstek +*
SignJSM= symbool voor verbinding stoppen/verstek -*

symbolen beshikbaar vanaf JoPPS 3.28:

SignJMM=  symbool verbinding verstek/verstek, standaard = **
SignJCC=  symbool verbinding doorlopen/doorlopen, standaard = ++
SignJCS=  symbool verbinding doorlopen/stoppen, standaard = +-
SignJSC=  symbool verbinding stoppen/doorlopen, standaard = -+
