filter op afdelingen,
-
machine zaagcyclus (‘step by step’ / ‘automatic’) specifiek voor deze sturing
-
minimum stuk lengte
-
orientatie symbool
-
filter wisselen zaaghoeken,
-
profiellengte
-
extern selectie bestand
-
barcode instellingen (*)
-
etiket layout (*)
-
raamschets (*)
(*) reeds voorzien maar momenteel niet uitgewerkt wegens onvoldoende informatie !
Instelling mogelijk via extra sectie [ARV500] in JOPPS.INI zijn:
[ARV500]
MakeDirectory=1 subfolder creëren activeren
MachineFileExt=cp standaard bestand extensie
DoFileSplit=1 bestand per profiel soort opsplitsen (versie P3)
MachineLSymbol=L symbool links
MachineRSymbol=R symbool rechts
MachineUSymbol=BO symbool boven
MachineDSymbol=ON symbool onder
MachineHSymbol=- symbool horizontaal
MachineVSymbol=| symbool vertikaal
MachineSSymbol=/ symbool schuin
MachineEtiketTest=0 simulatie etiket layout
MachineSwapLR=0 links/rechts omwisselen
MachineLengthDesc=0 lengtes groot naar klein
MachineDblCutDesc=D indicatie dubbel verzagen
CounterPiece=Z4 profiel parameter gebruikt voor steun indicatie
SizeDelimiter=# karakter om veldlengte in etiketlayout aan te duiden (versie P3)

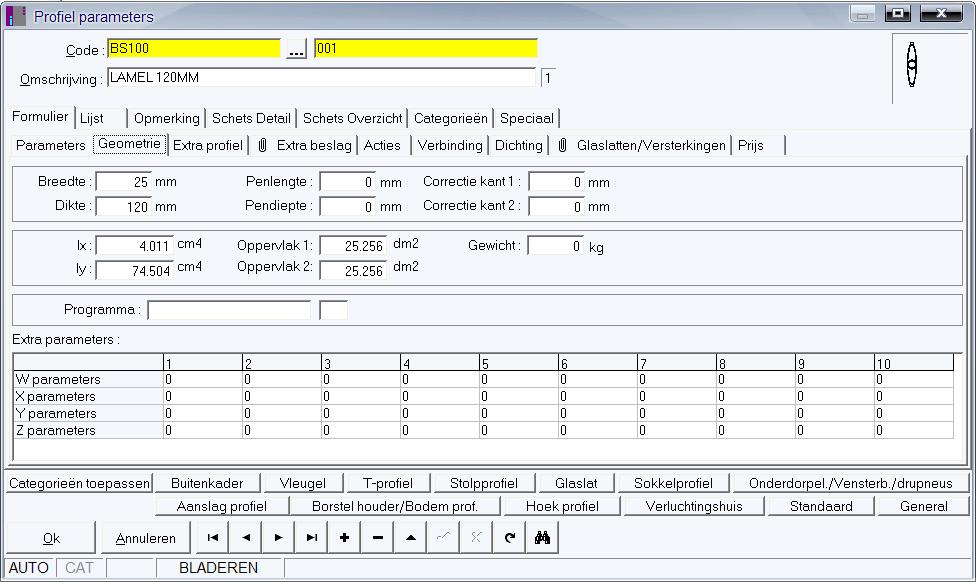

Met de ‘CounterPiece’ parameter kan de gebruiker kiezen welk extra parameter W1 t.e.m. Z10 op tab ‘Geometrie’ in PROFIEL PARAMETERS hij wil gebruiken om aan te duiden of er een specifieke steun dient gebruikt te worden bij het opspannen van het desbetreffende profiel.
Algemene parameters:
%JOBREF% job referentie
%RUNTAG% runtag hexadecimaal
%RUNTAGDEC% runtag decimaal
Parameters beschikbaar voor profiel etiket zijn:
|
Parameter
|
verklaring
|
|
%PROJECTREF%
|
project code
|
|
%ASSEMBLYREF%
|
groep code
|
|
%FRAMEREF%
|
kader deel code
|
|
%FRAMEOPEN%
|
kader opening code
|
|
%VENTREF%
|
vleugel deel code
|
|
%VENTOPEN%
|
vleugel opening code
|
|
%LABS%
|
zaaglengte
|
|
%LMAX%
|
lengte
|
|
%LMIN%
|
binnen lengte
|
|
%LENGTH%
|
lengte volgens instelling 'profiellengte’
|
|
%ANGLEB%
|
zaaghoek begin
|
|
%ANGLEE%
|
zaaghoek einde
|
|
%SYSTEM%
|
reeks
|
|
%PROFILE%
|
profiel
|
|
%PRODUCT%
|
profiel produkt
|
|
%ORDERCODE%
|
bestelcode
|
|
%PROFILEDESC%
|
profiel omschrijving
|
|
%PROFILEINFO%
|
profiel informatie
|
|
%FINISH%
|
Uitvoering
|
|
%FINISHDESC%
|
uitvoering omschrijving
|
|
%CARRIER%
|
kar
|
|
%CABIN%
|
vak
|
|
%LCNT%
|
lijn nummer
|
|
%PROFILENO%
|
profiel nummer
|
|
%POSITION%
|
positie raam
|
|
%ORIENTATION%
|
positie profiel
|
|
%ENFCODE1%
|
code versterking 1
|
|
%ENFLABS1%
|
lengte versterking 1
|
|
%ENFCODE2%
|
code versterking 2
|
|
%ENFLABS2%
|
lengte versterking 2
|
|
%ENFCODE3%
|
code versterking 3
|
|
%ENFLABS3%
|
lengte versterking 3
|
|
%DELIVERYWEEK%
|
lever tijdstip
|
|
%CUSTOMERREF%
|
klant code
|
|
%CUSTOMERDESC%
|
klant omschrijving
|
|
%GLYPHREF%
|
glyph naam
|
|
%POSSYMBOL%
|
positie symbool
|
|
%FRAMENO%
|
kader nummering
|
|
%ENFORCED%
|
versterkt ja/neen?
|
Deze informatie kan gedefinieerd worden in het ‘arv500.dat’ bestand, waarvan hieronder een voorbeeld:
%FINISH%#20
%PROJECTREF%#3*%ASSEMBLYREF%#5*%FRAMEREF%#1
Voor elke parameter (tussen % tekens) kan men opgeven hoeveel karakters beschikbaar zijn om deze informatie te tonen: bijvoorbeeld %FINISH%#20 betekent 20 karakters tonen voor FINISH informatie.
Voor numerieke parameters zoals zaaglengtes en zaaghoeken is dit systeem niet van toepassing (dus geen lengte opgeven!)
In het barcode veld kan d.m.v. scripting eventueel door de gebruiker een barcode worden samengesteld. Standaard wordt volgende barcode voorzien:
runtag decimaal (6 karakters) (_RUNTAGD)
cutnr (4 cijfers) (CUTCNT)
De script editor voor de barcode te genereren kent volgende parameters:
|
Parameter
|
verklaring
|
|
CUTCNT
|
profiel nummer (globaal)
|
|
MOPCNT
|
bewerkingsaantal
|
|
BATCHREF
|
kader nummer
|
|
BATCHCNT
|
profiel nummer (bewerkingen)
|
|
BARCODE
|
barcode
|
|
_RUNTAG
|
runtag hexadecimaal
|
|
_RUNTAGD
|
runtag decimaal
|
