Zaagsturing voorzien van extra informatie voor de contralas verbinding.
De ‘houtlook’ verbinding wordt gedefinieerd door de verbinding van het ene profiel op ‘doorlopen’ te zetten en de verbinding van de buur op ‘verstek’. De berekening van de profiellengte is correct in de software, t.t.z. overal wordt het gepaste smeltverlies in rekening gebracht.
Wanneerde smeltverlies correctie op de machine gebeurt (=hardware matig) dient men de netto maten, instelling ‘Lengte’, van de profielen door te sturen. Enige probleem is dat de machine dan geen smeltverlies correctie doet voor de profielen met contralas verbinding welke op ‘doorlopen’ zijn gedefinieerd, vemits de zaaghoek 90° is i.pl.v. 45°.

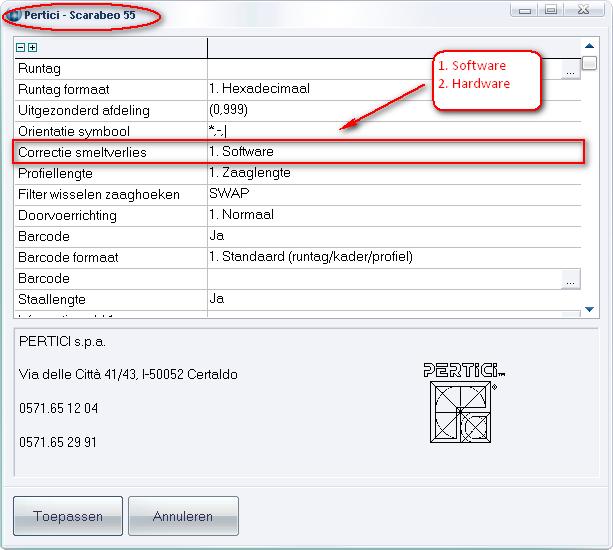

De extra instelling ‘Correctie smeltverleis’ lost dit op:
- Software: lengtes doorgestuurd volgens instelling profiellengte (is het oude standaard gedrag).
- Hardware: lengtes gecorrigeerd voor contralas verbindingen:
- Indien ‘Zaaglengte’ ingesteld, wordt voor alle profielen waarvan de verbinding op ‘verstek’ staat en de verbinding van de buur ‘verstek’ of ‘doorlopen’ is, toch de ‘Lengte’ doorgegeven.
- Indien ‘Lengte’ ingsteld, wordt voor alle profielen waarvan de verbinding op ‘doorlopen’ staat en de verbinding van de buur ‘verstek’ is, toch de ‘Zaaglengte’ doorgegeven.

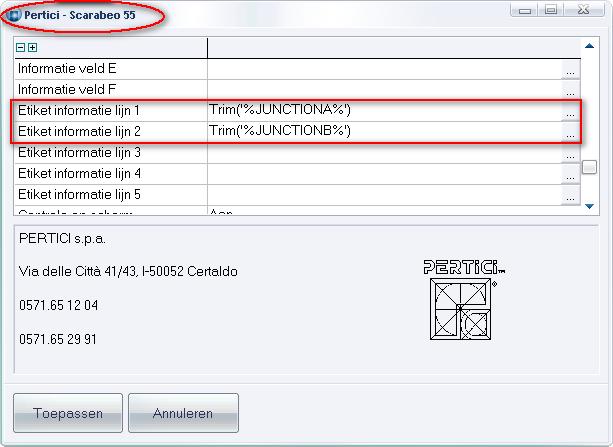

Om op het etiket te kunnen aanduiden welk type contralas er aan het begin/einde van het profiel voorzien is, werden 2 extra parameters voorzien:
- JUNCTIONA symbool contralas profiel begin
- JUNCTIONB symbool contralas profiel einde
De symbolen om het contralas type aan te duiden, worden ingesteld bij de [SCARABEO55] sectie in JOPPS.INI:
[SCARABEO55]
SignJCM= symbool verbinding doorlopen/verstek, standaard = +*
SignJSM= symbool verbinding stoppen/verstek, standaard = -*
Beschikbaar vanaf JoPPS 3.28 (2726):
SignJMM= symbool verbinding verstek/verstek, standaard = **
SignJCC= symbool verbinding doorlopen/doorlopen, standaard = ++
SignJCS= symbool verbinding doorlopen/stoppen, standaard = +-
SignJSC= symbool verbinding stoppen/doorlopen, standaard = -+
