Voortaan is het mogelijk om de informatie van alfanumerieke velden in formaat PERTICI SCARABEO zelf in te stellen, zodat bv. ook kar en vak informatie kan doorgestuurd worden.

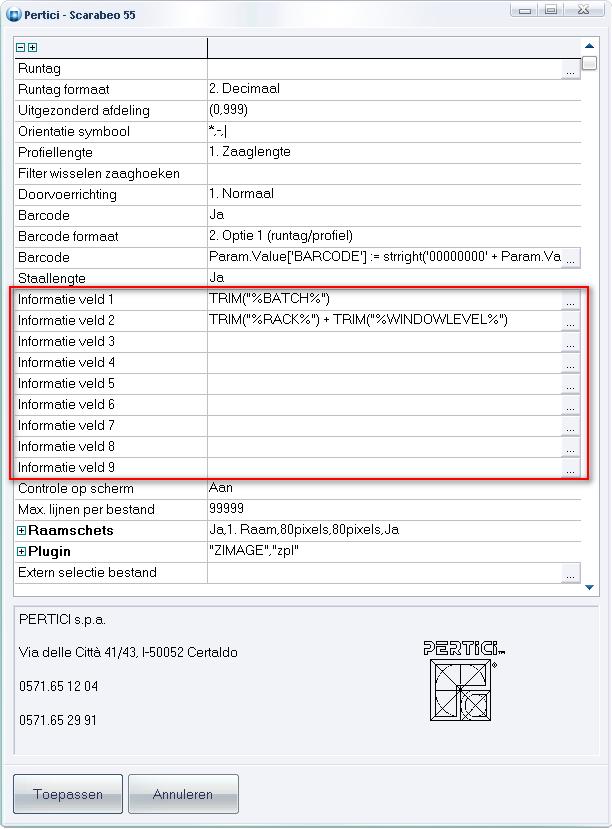

In de setup/start dialoog van de zaagsturing zijn extra parameters voorzien om de inhoud van een aantal velden te wijzigen:
Voor bepaalde velden kan men de informatie die naar het machinebestand wordt gestuurd aanpassen d.m.v. het specifiëren van parameters voor ‘Informatie veld 1 tot 9’.
De beschikbare parameters (* vanaf JoPPS 3.27 P2) zijn :
%BATCH% (batch naam)
%PROJECT% (project naam)
%PROJECTDESC% (project omschrijving)
%ASSEMBLY% (groep code)
%SYSTEM% (reeks*)
%PROFILE% (profiel code*)
%FRAME% (kaderdeel code)
%OPENING% (kaderopening code)
%VENT% (vleugeldeel code)
%PRODUCT% (product code)
%PROFILEDESC% (profiel omschrijving)
%FINFISH% (kleur code)
%FINFISHDESC% (kleur omschrijving)
%ORDERCODE% (bestelcode)
%WIDTH% (profiel breedte)
%HEIGHT% (profiel hoogte)
%LENGTH% (profiel lengte)
%ANGLEB% (zaaghoek begin)
%ANGLEE% (zaaghoek einde)
%LOPT% (baar lengte)
%LABS% (zaaglengte lengte)
%LMAX% (profiel lengte)
%LMIN% (binnen lengte)
%ENFCODE% (versterking code)
%ENFLABS% (versterking lengte)
%POSITION% (profiel positie)
0 = Schuin
1 = Horizontaal
2 = Vertikaal
3 = Onder
4 = Boven
5 = Links
6 = Rechts
%LCNT% (intern nummer)
%FRAMENO% (kader nummer)
%PROFILENO% (profiel nummer)
%ROUTEREF% (route informatie)
%RACK% (kar & vak informatie)
%CARRIER% (kar informatie)
%CABIN% (vak informatie)
%CUSTOMER% (klant code)
%WINDOWDESC% (raam informatie)
%WINDOWLEVEL% (raam niveau: 0 = kader, 1 = vleugel)
%WAREHOUSE% (locatie magazijn) * vanaf JoPPS 3.37 P5
%ATOMNAME% (object naam) * vanaf JoPPS 3.40 P6
Standaard waarden, velden waarvoor dus geen parameters opgegeven zijn, krijgen dan de standaard informatie toegekend :
veld 1 intern stuk nummer (max. 12 karakters)
veld 2 raam informatie (max. 40 karakters)
veld 3 staal informatie (max. 4 karakters)
veld 4 project code (max. 7 karakters)
veld 5 project omschrijving (max. 30 karakters)
veld 6 klant code (max. 6 karakters)
veld 7 schets bestandsnaam (max. 6 karakters)
veld 8 versterking (max. 5 karakters)
veld 9 barcode (max. 30 karakters)
Om de informatie te formatteren kan men gebruik maken van de standaard string functies van scripting.
Voorbeelden:
StrReplace("%PROJECTDESC%",'A','B') vervangt in de project omschrijving alle 'A' met 'B'
Round(StrToNum(StrReplace("%LMAX%",",","."))) vervangt de comma door een punt en rond af
if("%POSITION%"="Rechts","RRR",if("%POSITION%"="Links","LLL","XXX"))
Etiket informatie lijnen PERTICI SCARABEO55 (3.27 P1 - 2672)

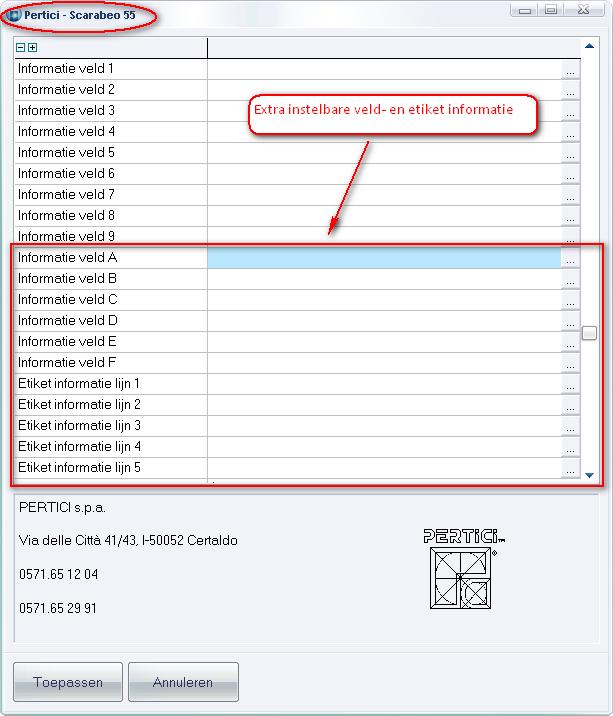

Extra informatie velden voorzien voor generatie inhoud etiket. In de setup/start dialoog van de zaagsturing zijn extra parameters voorzien om de inhoud van een aantal velden te wijzigen :
Standaard waarden, velden waarvoor dus geen parameters opgegeven zijn, krijgen dan de volgende standaard informatie toegekend :
veld A transom position (max. 6 karakters)
veld B fixing (max. 25 karakters)
veld C type code (max. 15 karakters)
veld D C dimension (max. 4 karakters)
veld E D dimension (max. 4 karakters)
veld F H or W (max. 4 karakters)
etiket lijn 1 label drawing line 1 (max. 36 karakters)
etiket lijn 2 label drawing line 2 (max. 36 karakters)
etiket lijn 3 label drawing line 3 (max. 36 karakters)
etiket lijn 4 label drawing line 4 (max. 36 karakters)
etiket lijn 5 label drawing line 5 (max. 36 karakters)
