Panelen worden dikwijls samengesteld uit verschillende lagen en elke laag moet apart op de vullinglijst komen.

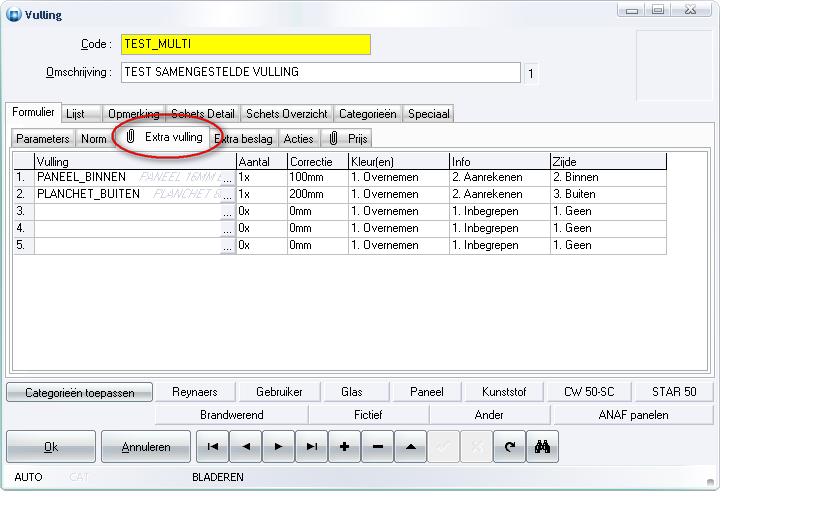

De basisgegevens tabel VULLING werd uitgebreid met een extra veld waarin maximaal 5 onderdelen van de vulling kunnen gedefinieerd worden:
Eigenschappen van de extra vullingen zijn:
- vulling: code van de extra vulling
- aantal: aantal identieke vullingen
- correctie: correctie maat voor de vulling contour
- kleur(en): specifiek kleurgedrag vulling
- info: specifieke prijs informatie vulling
- zijde: orientatie van de vulling binnen het geheel
- geen: niet zichtbaar
- binnen: zichtbaar aan binnenzijde
- buiten: zichtbaar aan buitenzijde
Huidige beperkingen van het systeem:
- glaslatten worden berekend in functie de dikte van de basis vulling
- doorsnede generatie brengt enkel de basis vulling in rekening
- U waarden brengen enkel de basis vulling in rekening
- identieke vullingen binnen een basis vulling dienen zelfde offset te hebben

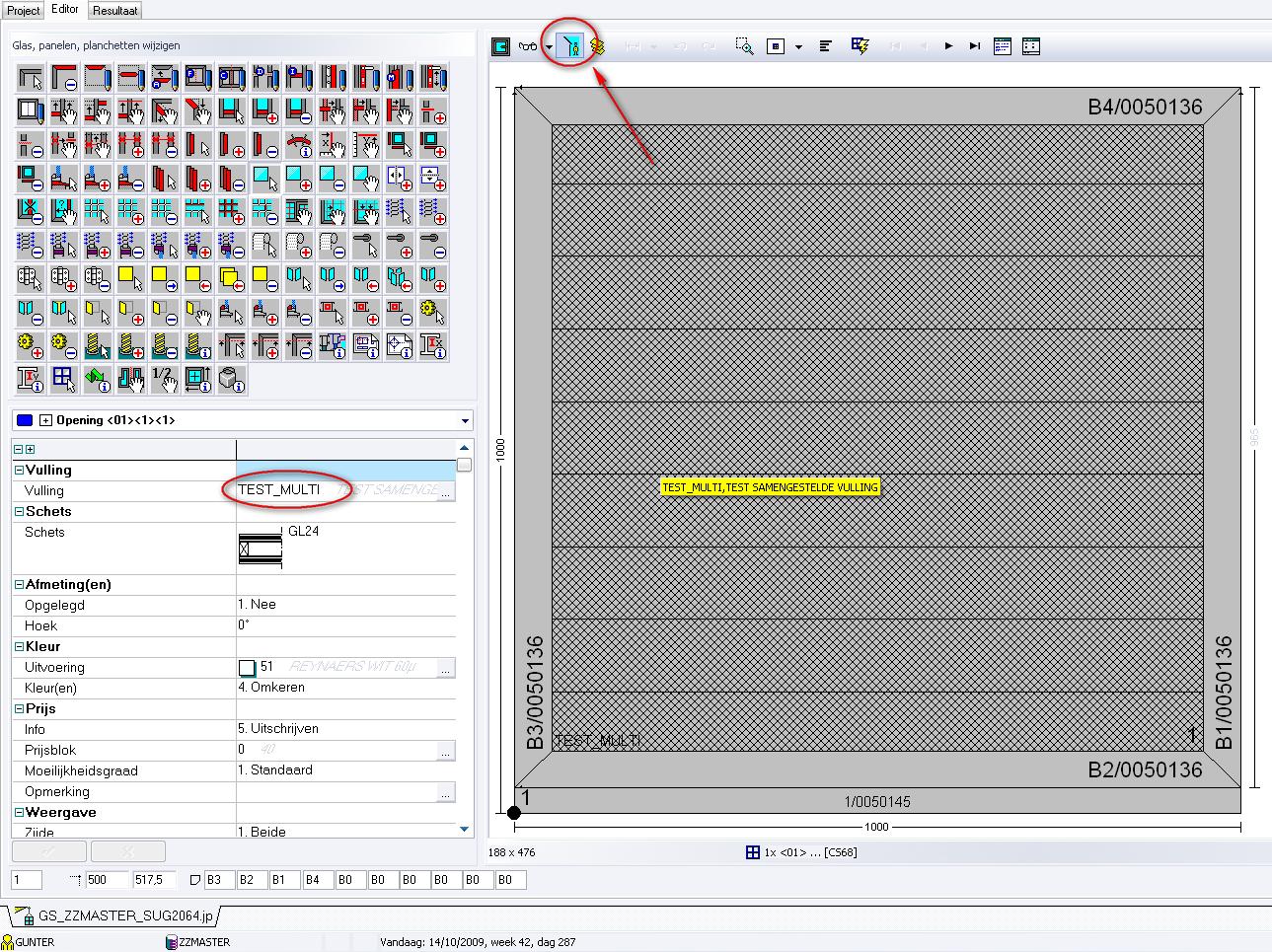

De samengestelde vulling TEST_MULTI wordt in buitenzicht als volgt gevisualiseerd:

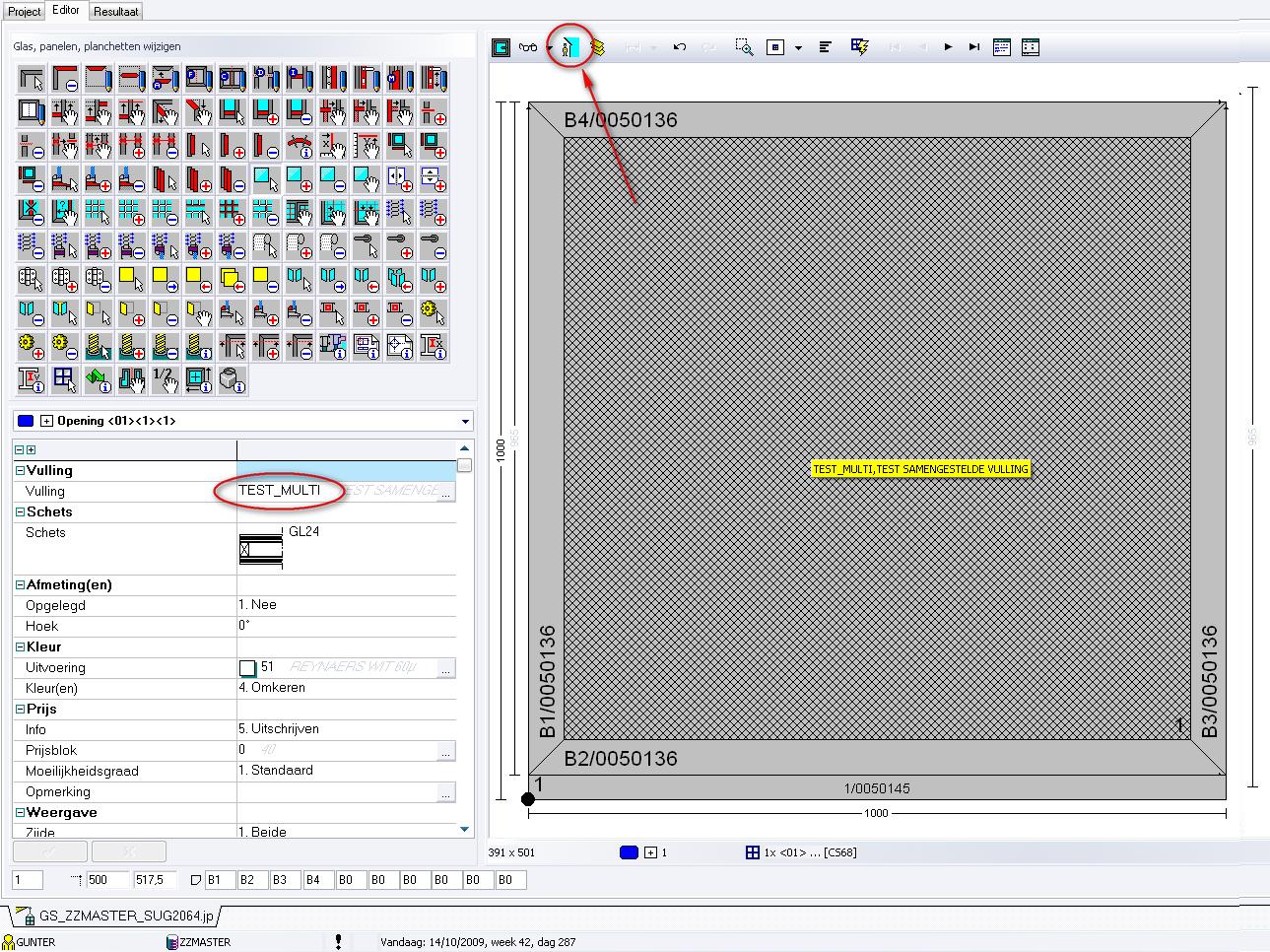

De samengestelde vulling TEST_MULTI wordt in binnenzicht als volgt gevisualiseerd:

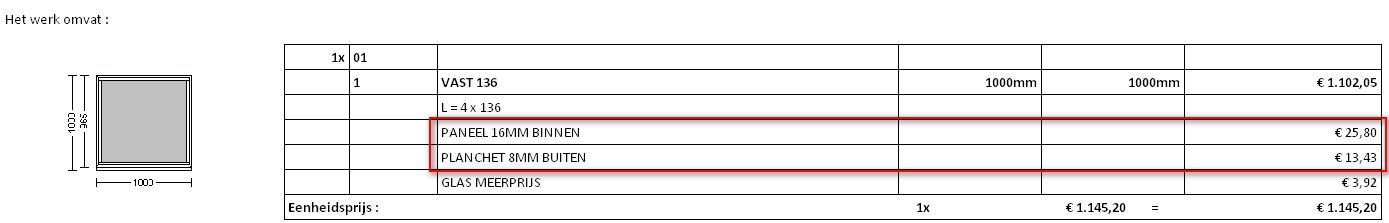

Prijzen worden berekend voor de individuele lagen waaruit de basis vulling is samengesteld.

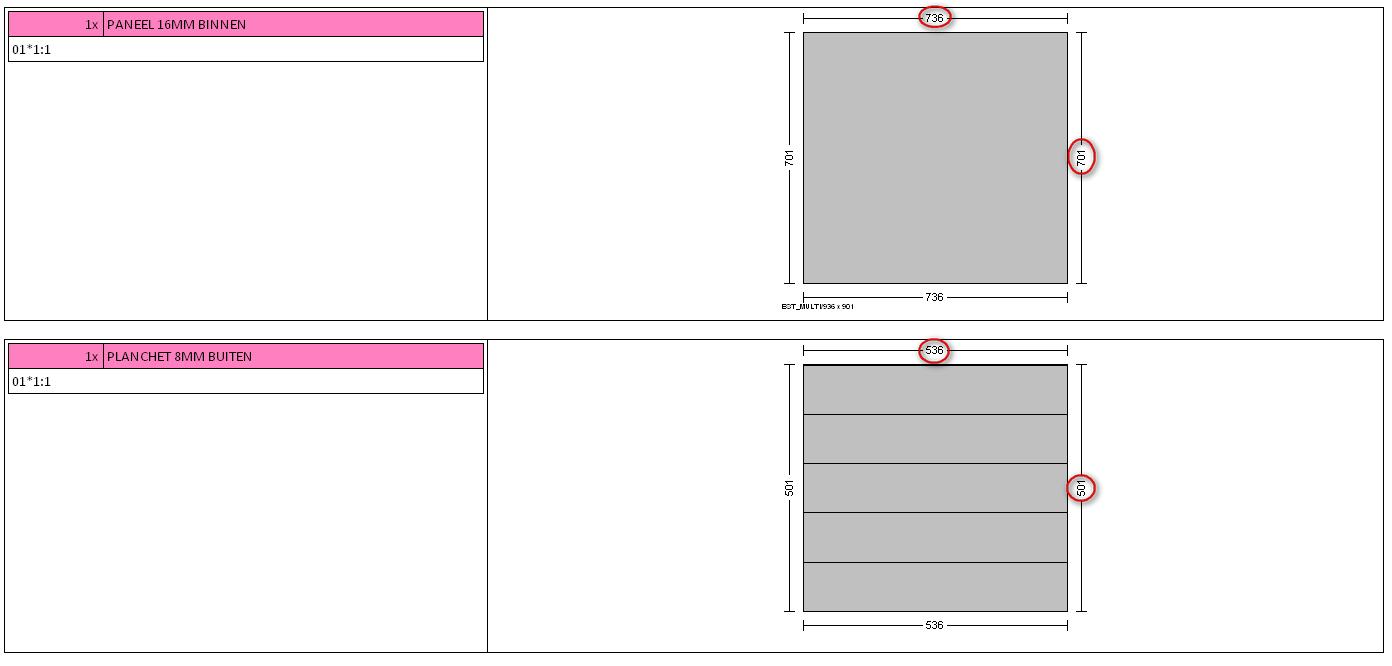

Er kan eventueel een correctie opgegeven worden t.o.v. de afmeting van de basis vulling. In dit voorbeeld 100mm voor het paneel en 200mm voor de planchetten:

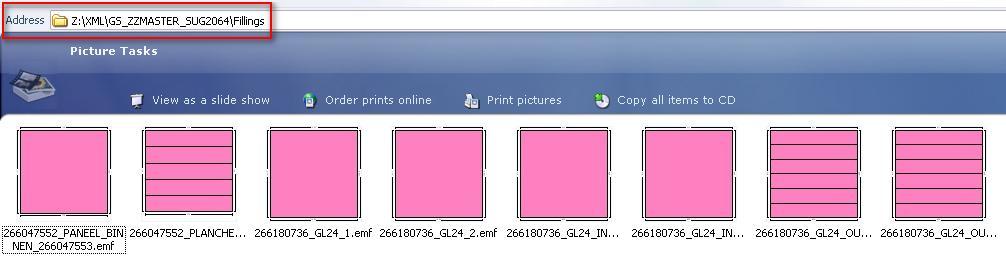

In het formaat van de XML interface is nu voor elk vulling resultaat een image voorzien i.pl.v. één image per opening. Vroeger was er een 1 op 1 relatie tussen de openingen in het project en de vullingen omdat er maar één vulling per opening kon gedefinieerd worden. Nu kan een opening rsulteren in meerdere vullingen indien de basis vulling een samengestelde vulling is. De schetsen van de vullingen staan nu ook in een aparte folder ‘Fillings’:
Samengestelde vullingen: correctie in breedte en in hoogte (3.22 - 2192)

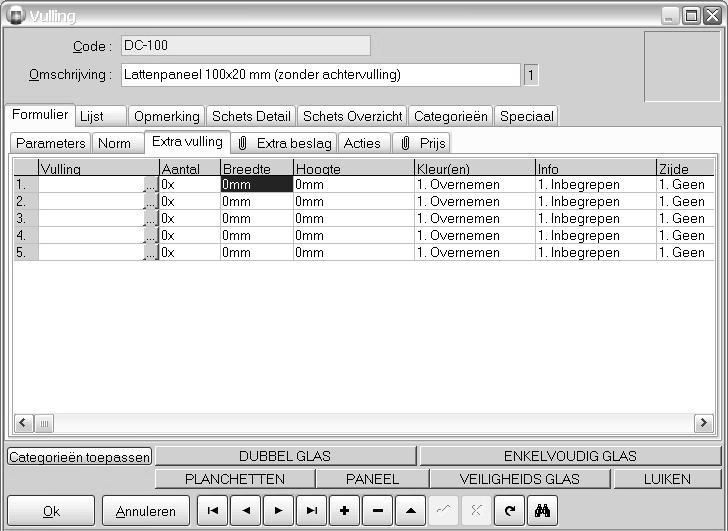

De mogelijkheid is voorzien om voor samengestelde vullingen een correctie in de breedte en een andere correctie in de hoogte in te geven en dit voor elke extra vulling afzonderlijk. In het basisgegevens scherm ‘Vullingen’ werd de tab ‘Extra vullingen’ hiervoor uitgebreid met de velden ‘Breedte’ en ‘Hoogte’:
- Breedte: correctiemaat op de vullingbreedte;
- Hoogte: correctiemaat op de vullinghoogte.
