De resultaten en afbeeldingen van een gerekende batch of project kunnen gearchiveerd worden in een databank, momenteel Firebird. Deze databank kan dan gebruikt worden voor een koppeling met JoSS of JoRPA of eventueel als input voor externe rapportering.

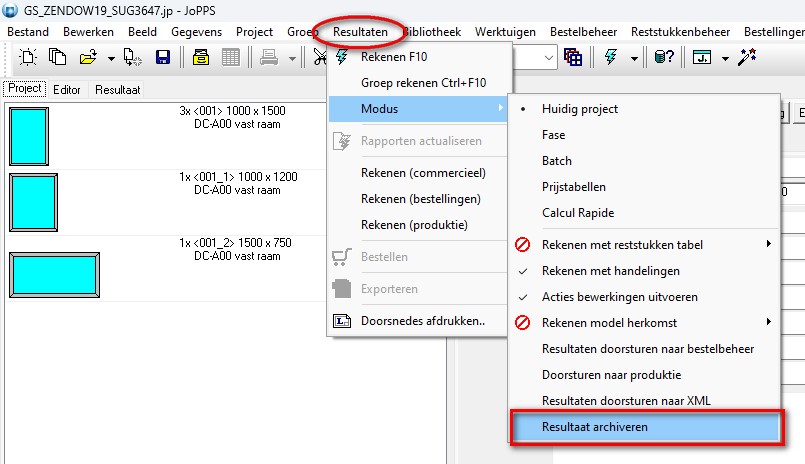

Deze functionaliteit kan de gebruiker activeren via het menu Resultaten – Modus – Resultaat archiveren:

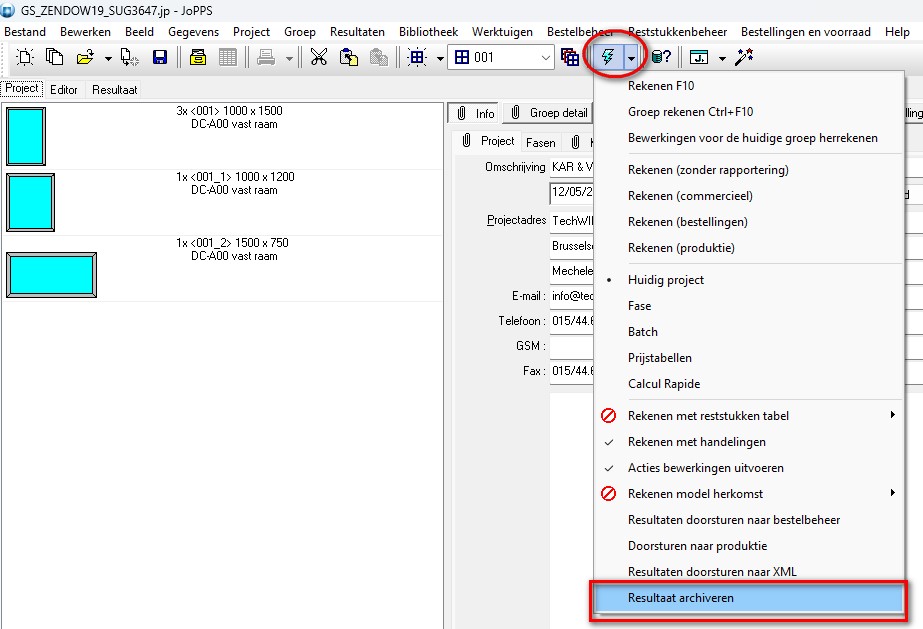

Of door in de Algemene werkbalk de optie Resultaat archiveren aan te vinken:

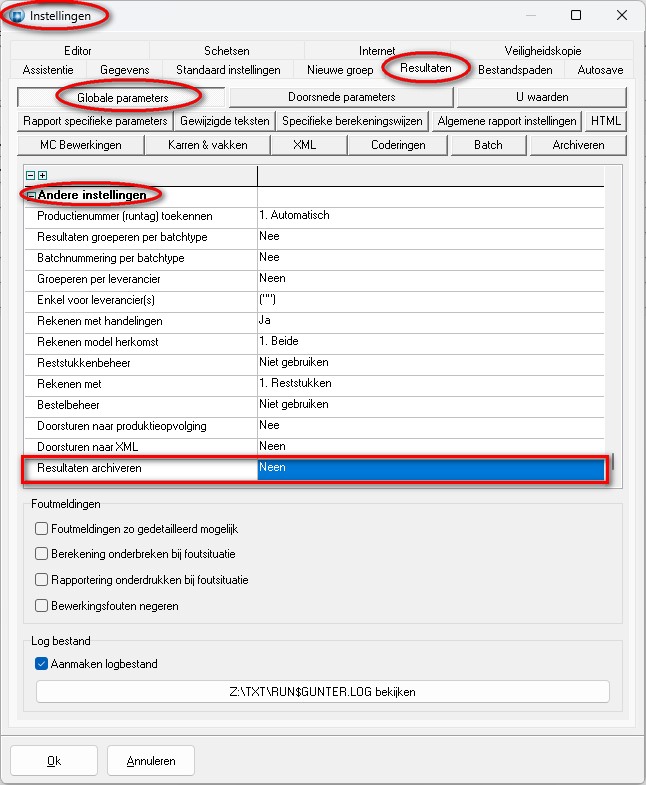

De instelling Resultaat archiveren is eveneens toegankelijk langs Bewerken – Instellingen – Resultaten – Globale parameters – Andere instellingen:

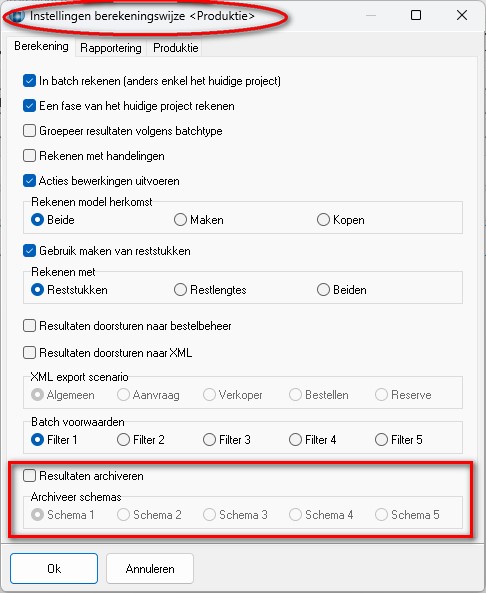

Voor elke berekeningswijze is eveneens de mogelijkheid voorzien om aan te geven of de resultaten dienen gearchiveerd te worden en met welk schema:

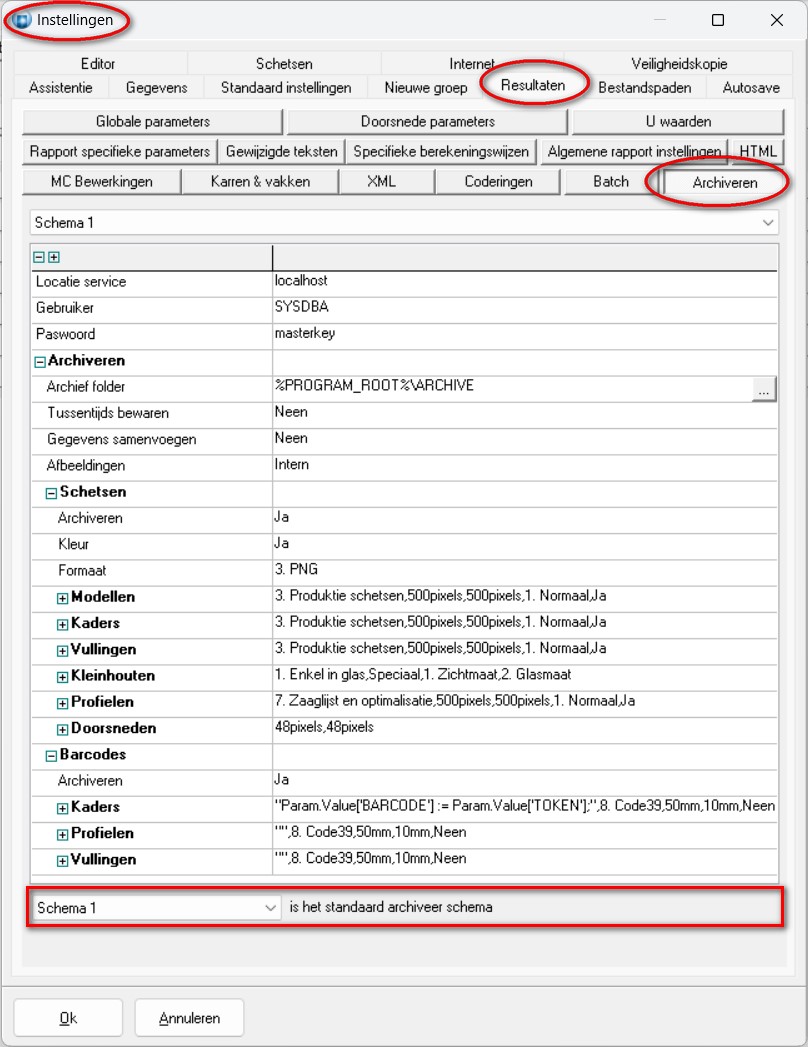

Voor het archiveren van de resultaten werden 5 verschillende schema’s voorzien welke terug te vinden zijn onder Bewerken – Instellingen – Resultaten – Archiveren. Er kan eveneens een standaard schema ingesteld worden om te gebruiken tijdens het archiveren indien geen specifieke berekeningswijze wordt uitgevoerd:
Locatie service localhost of specifiek IP-adres service
Gebruiker gebruiker databank
Paswoord paswoord databank
Archief folder waar bestand(en) bewaren
Tussentijds bewaren elke record onmiddellijk bewaren
Gegevens samenvoegen alles samen bewaren in ZIP bestand
Afbeeldingen intern in databank of extern op schijf
Schetsen
Archiveren schetsen bewaren
Kleur schetsen in kleur
Formaat EMF, BMP of PNG
Modellen scenario model schetsen
Kaders scenario kader schetsen
Vullingen scenario vulling schetsen
Kleinhouten scenario kleinhout schetsen
Profielen scenario profiel schetsen
Doorsneden afmetingen doorsnede schetsen
Barcodes
Archiveren barcodes bewaren
Kaders script kader barcode
Profielen script profiel barcode
Vullingen script vulling barcode

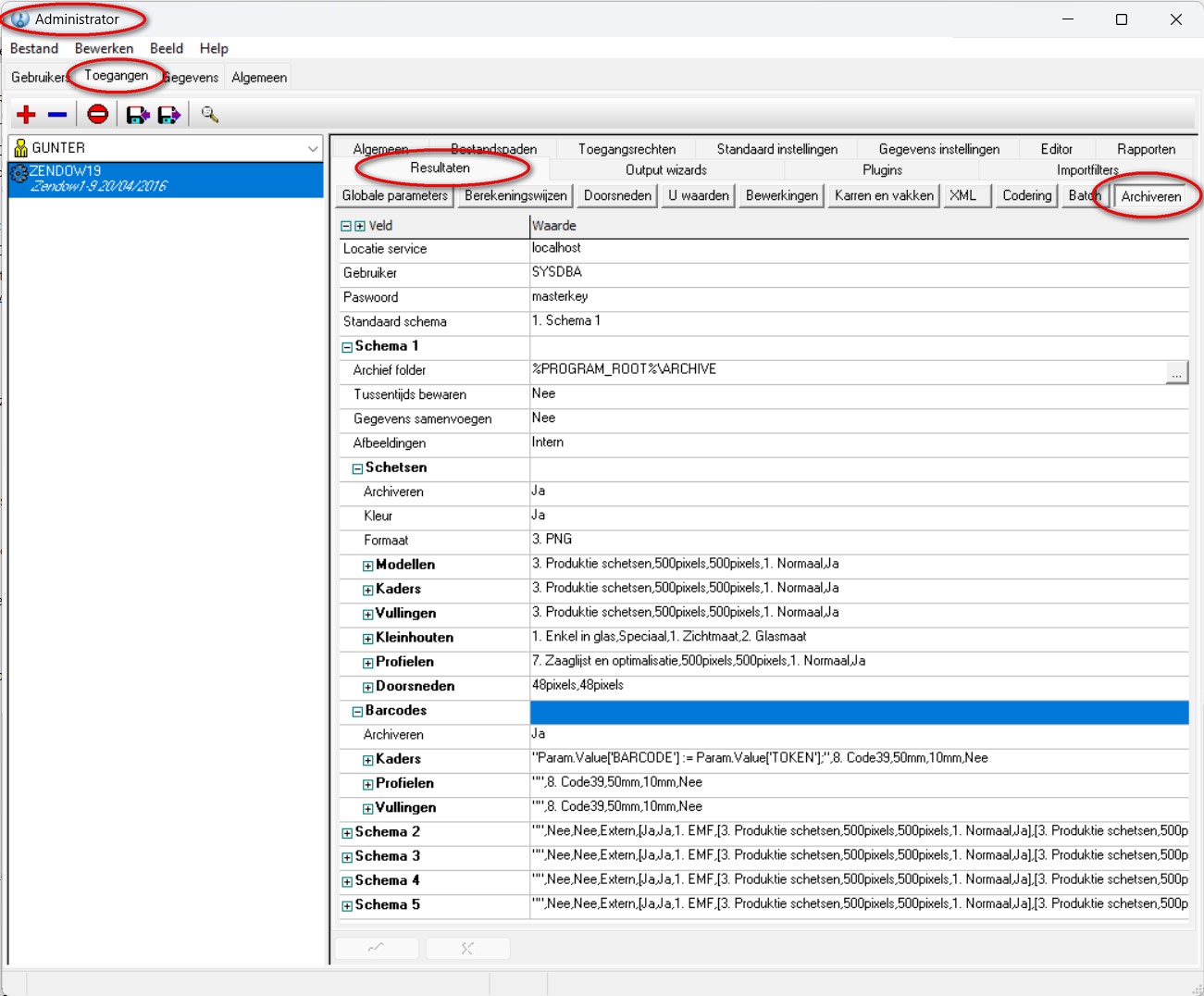

Deze instellingen kunnen ook langs de Administrator via Toegangen – Resultaten - Archiveren beheerd worden:

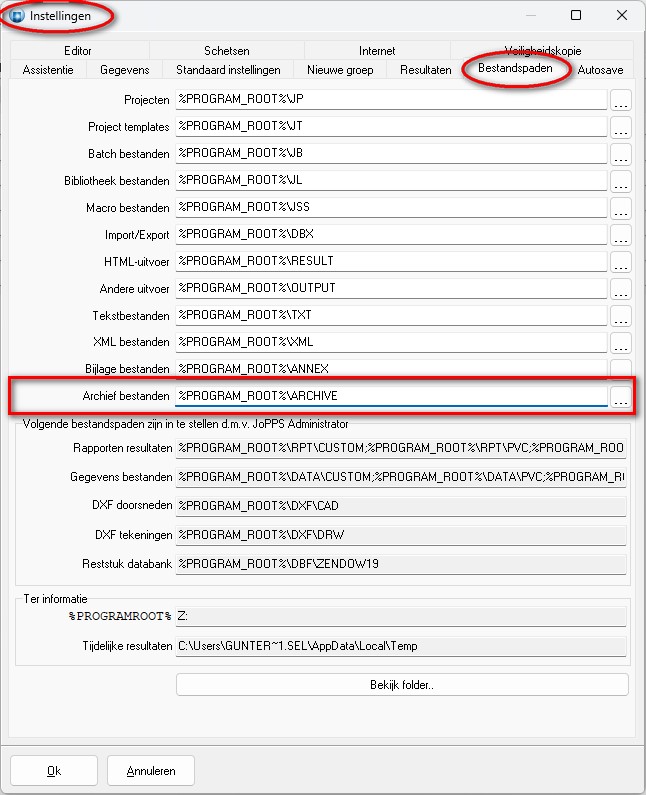

Er is een standaard archief folder voorzien welke tijdens de installatie wordt aangemaakt, namelijk %PROGRAM_ROOT%\ARCHIVE. Deze kan door de gebruiker gewijzigd worden langs Bewerken – Instellingen – Bestandspaden via Archief bestanden:

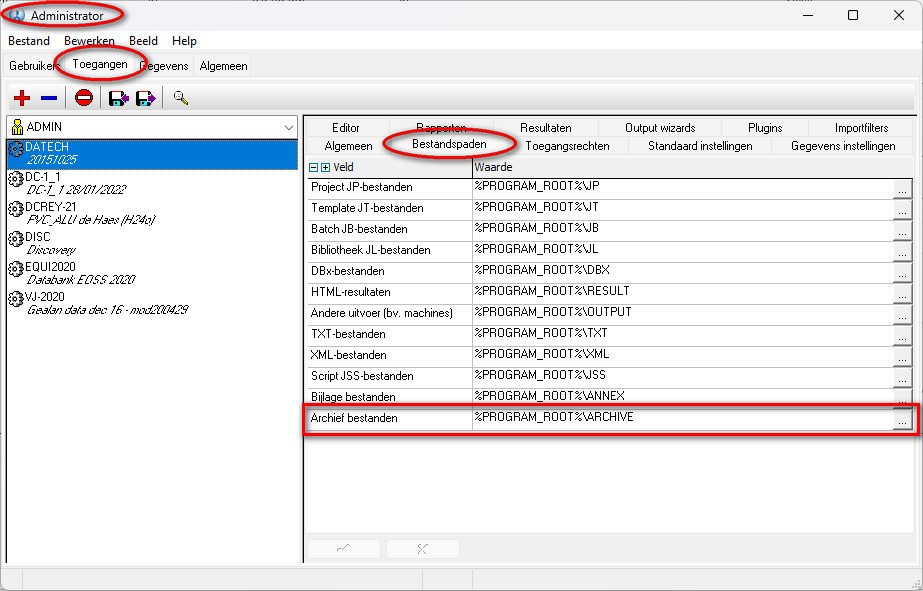

Deze instelling is ook beschikbaar in de Administrator via Toegangen – Bestandspaden parameter Archief bestanden:
Momenteel zijn huidige tabellen beschikbaar als resultaten na een berekening:
STUK profielen, reststukken
ATTRIB beslag, bestellengtes
GLAS vullingen
EXTRA afwerkingen
PART onderdelen informatie
UVALUES U-waarden
BEWERK bewerking informatie
KOST estimatie
OFFER offerte informatie
ANNEX bijlagen
CHARGE toeslagen
TEXT algemene informatie

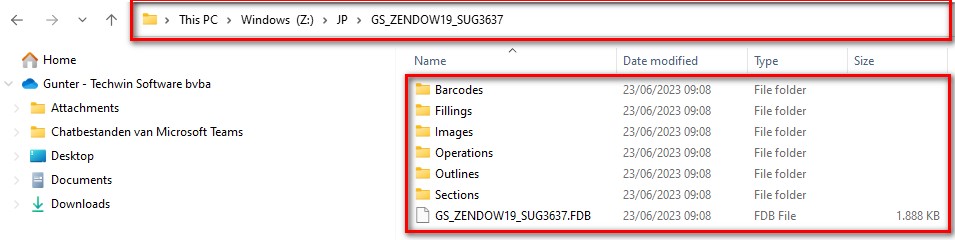

Wanneer gekozen wordt om de afbeeldingen op schijf te bewaren zal volgende structuur verschijnen op schijf, welke eventueel wordt samengevoegd in één ZIP-bestand:
Barcodes afbeeldingen barcodes
Fillings afbeeldingen vullingen
Images afbeeldingen groep, kader- en vleugel informatie
Operations afbeeldingen profiel bewerkingen
Outlines artikel aanzicht tekeningen
Sections artikel doorsnede tekeningen

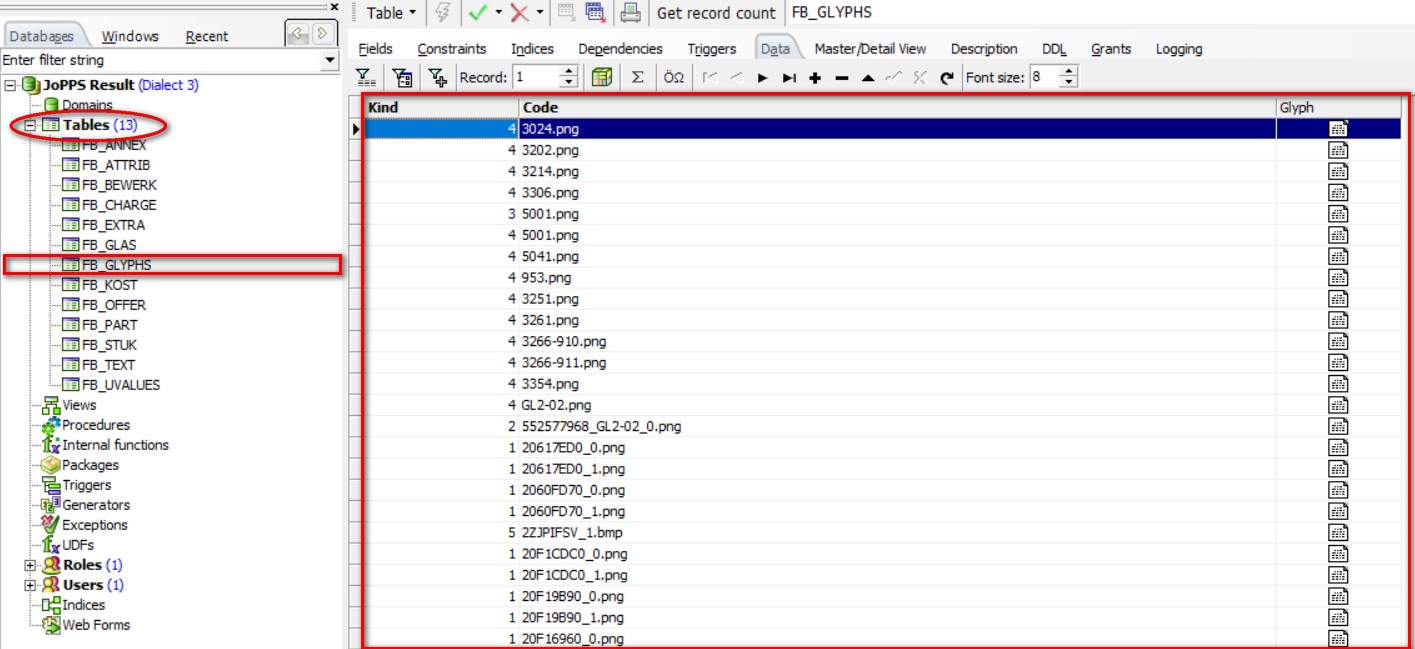

Kiezen we ervoor om de afbeeldingen bij te houden in de databank zelf dan zal de structuur er als volgt uitzien:

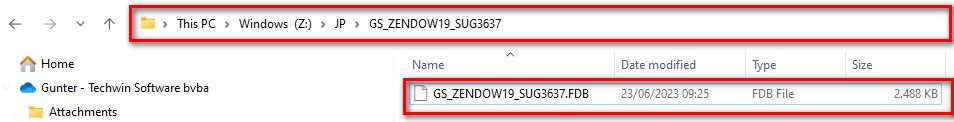

Na archiveren van het resultaat zal onderstaande structuur beschikbaar zijn in de Firebird databank:
FB_STUK profielen, reststukken
FB_ATTRIB beslag, bestellengtes
FB_GLAS vullingen
FB_EXTRA afwerkingen
FB_PART onderdelen informatie
FB_UVALUES U-waarden
FB_BEWERK bewerking informatie
FB_KOST estimatie
FB_OFFER offerte informatie
FB_ANNEX bijlagen
FB_CHARGE toeslagen
FB_TEXT algemene informatie
FB_GLYPHS afbeelding informatie (*)
(*) enkel beschikbaar indien afbeeldingen in databank worden bewaard
De extra afbeelding tabel FB_GLYPHS bevat volgende velden:
Kind afbeelding soort
Images =1
Fillings =2
Outlines =3
Sections =4
Barcodes =5
Operations =6
Code afbeelding referentie
Glyph afbeelding informatie
De geconverteerde tabellen werden voorzien van 6 extra velden om de referentie(s) naar de eventuele afbeelding(en) te kunnen bewaren. Dit is ofwel een relatief pad naar de locatie van de afbeeldingen op schijf of een verwijzing naar de interne tabel:
Images relatief pad of link naar extra FB_GLYPHS tabel
Fillings relatief pad of link naar extra FB_GLYPHS tabel
Outlines relatief pad of link naar extra FB_GLYPHS tabel
Sections relatief pad of link naar extra FB_GLYPHS tabel
Barcodes relatief pad of link naar extra FB_GLYPHS tabel
Operations relatief pad of link naar extra FB_GLYPHS tabel
