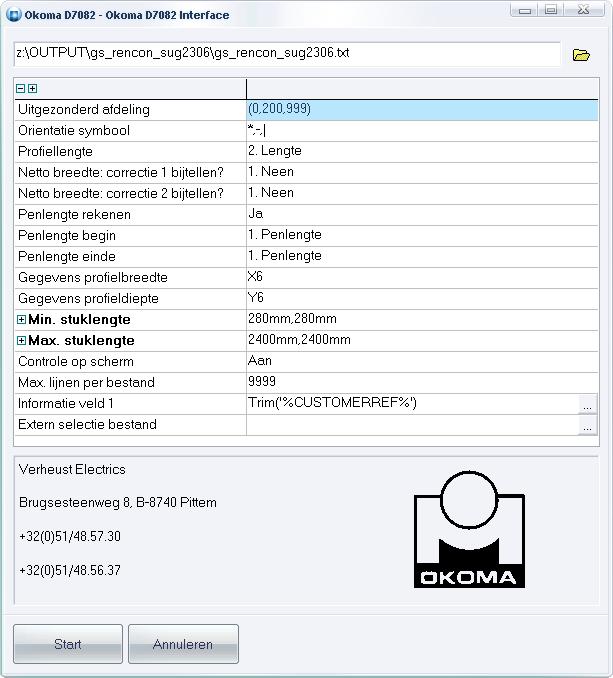

Formaat voor het aansturen van ramenhoek OKOMA D7082. In de setup en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien :

•  filter op afdelingen
•  orientatie symbool
•  profiellengte (zaaglengte, lengte)
•  correctie 1 toepassen op netto breedte
•  correctie 2 toepassen op netto breedte
•  penlengte rekenen
•  penlengte begin profiel
•  penlengte einde profiel
•  parameter voor profiel breedte (standaard X6)
•  parameter voor profiel diepte (standaard Y6)
•  minimum stuk lengte
•  maximum stuk lengte
•  controle op scherm
•  maximum aantal lijnen per bestand
•  personalisatie veld extra informatie
•  extern selectie bestand


De informatie van het extra informatie veld kan eventueel vervangen worden door andere informatie. Standaard waarde voor het veld is :

veld 1  standaard leeg

In het veld kan men eveneens gebruik maken van de ‘standaard’ functies van scripting om de informatie te formateren. Parameters beschikbaar zijn :

%BATCHTYPE%   batch type
%BATCH%   batch code
%PROJECTREF %  project code
%ASSEMBLYREF%  groep code
%FRAMEREF%   deel code
%FRAMEOPEN%  opening code
%VENTREF%   vleugeldeel code
%VENTOPEN%   vleugeldeel opening
%SYSTEM%   reeks
%PROFILE% profiel
%PROFILEDESC%  profiel omschrijving
%LENGTH%   profiel lengte
%POSITION%   profiel positie
%POSSYMBOL%   profiel positie symbool
%PROGCODE%   programma code
%PROGTYPE%   programma type (1=apart, 2=samen)
%CUSTOMERREF%  klant code
%CUSTOMERDESC%  klant naam
%RACK%   kar/vak referentie
%BATCHID%   batch referentie
%FINISH%   kleur
%FINISHDESC%   kleur omschrijving
%DELIVERYWEEK%  levertermijm

Instellingen mogelijk via een extra sectie [D7082] in JOPPS.INI zijn :

 [D7082]
 MakeDirectory=1 subfolder creëren activeren
 FileExtension=lte standaard bestand extensie
 ProfileSortOrder=0 sorteren profielen
    0 = stijgend volgnummer
    1 = dalend volgnummer
 SymbolL=<  symbool links
 SymbolR='>  symbool rechts
 SymbolU=/\  symbool boven
 SymbolD= \/  symbool onder
 SymbolH=--  symbool horizontaal
 SymbolV=|  symbool vertikaal
 SymbolS= /  symbool schuin

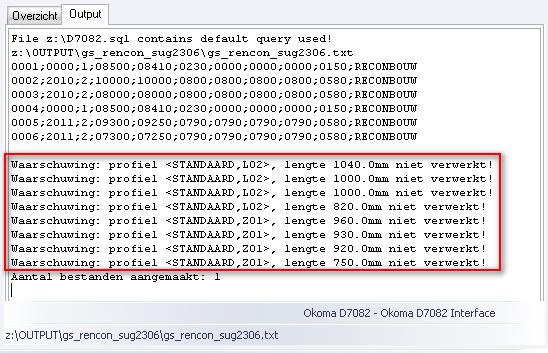

Onderstaande screenshot geeft een voorbeeld van het gegenereerde  formaat :

Voor profielen welke niet konden verwerkt worden (zie lijst van mogelijke oorzaken hieronder) zal een foutboodschap verschijnen :

 zaaghoeken verschillend van 90°
 profielen verschillend
 lengtes verschillend
 diktes verschillend
 programma codes verschillend
