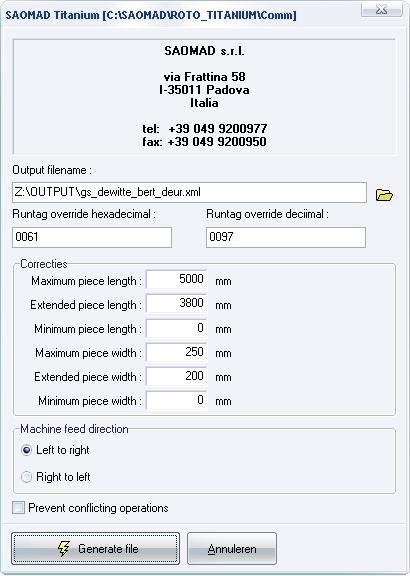

Formaat voor aansturen van de SAOMAD TITANIUM bewerkingsmachine voor hout (langs profileren, kops profileren en bewerken). De dialoog van de SAOMAD Titanium sturing heeft naast de standaard input parameters, zoals :

•  bestandsnaam voor te genereren formaat

•  runtag override (decimaal/hexadecimaal)

•  beperkingen afmetingen werkstuk

•  machine invoer richting

•  controle conflicterende bewerkingen

De bewerkingen in MCMAN worden gedefinieerd aan de hand van een aantal methodes en/of parameters.

De beschikbare methodes zijn :

Tool.Define(sOperation, sName, [iSide/iPass/iZone])

•  deze methode zal de specifieke parameters instellen

  sOperation   bewerkings typ
  sName          bewerking naam
  iSide              zijde voor langs profilering
  iPass              pas indien kops profilering
  iZone             zone indien cnc bewerking

Tool.Apply() deze methode zal de specifieke parameters toepassen

Tool.Perform(sOperation,sName, [iSide/iPass/iZone])

• deze methode stelt de parameters in en past ze onmiddellijk toe

De algemene beschikbare parameters:

 Tool.Kind        type bewerking (PROFILING, TENONING, WORKING)
 Tool.Name     code bewerking (string)
 Tool.Side        zijde langs profilering (links=1,rechts= 2)
 Tool.Pass        pas kops profilering (tussen 1 en 12)
 Tool.Zone       kant cnc bewerking (begin=1, einde=2)
 Tool.DepNr    afdeling nummer bewerking (aggregaat #)
 Tool.SeqNr    volgnummer bewerking (tool #)

 Tool.Comment  commentaar bewerking
 Tool.X                 X coordinaat bewerking
 Tool.Y                 Y coordinaat bewerking
 Tool.Z                 Z coordinaat bewerking

De beschikbare parameters voor langs profilering, waarvoor de standaard waarden gedefiniëerd worden in de ‘Langs profilering’ tabel PROFILING.DB in MCMAN, zijn :

 Tool.Ciclo_Profil (S)
 Tool.PaccoTP3 (I)
 Tool.PaccoTP4 (I)
 Tool.PaccoTP5 (I)
 Tool.PaccoTP6 (I)
 Tool.PaccoTP7 (I)
 Tool.PaccoTP8 (I)
 Tool.Correzione_guida_mm(N)
 Tool.NrUtGui (I)
 Tool.Rulli (I)
 Tool.IncRulli (I)
 Tool.NrUtList1 (I)
 Tool.NrUtList2 (I)
 Tool.EspList (I)
 Tool.Ferram(I)
 Tool.Squadra1 (I)
 Tool.Squadra2 (I)
 Tool.Squadra3 (I)
 Tool.Squadra4 (I)
 Tool.Fresa_TP3 (I)
 Tool.Fresa_TP4 (I)
 Tool.Fresa_TP5 (I)
 Tool.Fresa_TP6 (I)
 Tool.Fresa_TP7 (I)
 Tool.NrUt_ApiuL (I)
 Tool.Fresa_ApiuL (I)
 Tool.NrUt_Ainf (I)
 Tool.NrUt_Asup (I)
 Tool.Fresa_TP8 (I)
 Tool.EvacLIST (I)
 Tool.Scorta1 (I)
 Tool.Scorta2 (I)
 Tool.Scorta3 (I)
 Tool.Scorta4 (I)

De beschikbare parameters voor kops profilering, waarvoor de standaard waarden gedefiniëerd worden in de ‘Kops profilering’ tabel TENONING.DB in MCMAN, zijn :

 Tool.Ciclo_Tenonatura (S)
 Tool.PaccoTP1 (I)
 Tool.PaccoTP2 (I)
 Tool.PaccoTPC (I)
 Tool.Rotazione_pinza (S)
 Tool.Correzione_lungh_mm (N)
 Tool.Ten (N)
 Tool.Lav_panto (I)
 Tool.FresaTP1 (I)
 Tool.CorrezTP1 (N)
 Tool.FresaTP2 (I)
 Tool.CorrezTP2 (N)
 Tool.Squadra (I)
 Tool.FresaTPC (I)
 Tool.CorrezTPC (N)
 Tool.QuotaTSS (I)
 Tool.CorrezTSS  (N)
 Tool.QuotaTSI (I)

De beschikbare parameters voor bewerkingen, waarvoor de standaard waarden gedefiniëerd worden in de ‘Bewerkingen’ tabel WORKING.DB in MCMAN, zijn :

 Tool.TipoLav (I)
 Tool.Sel (L)
 Tool.utensile (I)
 Tool.faccia (I)
 Tool.vmaster (N)
 Tool.a (N)
 Tool.b (N)
 Tool.La (N)
 Tool.Lb (N)
 Tool.p (N)
 Tool.nr_passate (I)
 Tool.ang_entr (N)
 Tool.ang_usc (N)
 Tool.Diametro (I)
 Tool.scorta1 (I)
 Tool.scorta2 (I)
 Tool.r (N)
 Tool.Oa (N)
 Tool.Ob (N)
 Tool.scorta3 (I)
 Tool.scorta4 (I)
 Tool.scorta5 (I)

De volgende extra parameters kan men ook opvragen in de Mcman:

 Param.WORKOFFSET  bewerkingspositie
 Param.PRODUCT  product code
 Param.SYSTEM  reeks code
 Param.PROFILE  profiel code
 Param.VARIETY  uitvoering code
 Param.SUPPLIER  leverancier code
 Param.PROGCODE  programma code
 Param.WIDTH0  profiel breedte
 Param.WIDTH1  profiel breedte (gewijzigd) Param.WIDTH2  profiel breedte (brutto)
 Param.THICKNESS0  profiel dikte
 Param.THICKNESS1  profiel dikte (gewijzigd)
 Param.THICKNESS2  profiel dikte (brutto)
 Param.OFFSET   profiel offset
 Param.OFFSET1  profiel offset kant 1
 Param.OFFSET2  profiel offset kant 2
 Param.REBATE  profiel glasslag
 Param.REBATE1  profiel glasslag kant 1
 Param.REBATE2  profiel glasslag kant 2
 Param.MARGIN  profiel speling
 Param.MARGIN1  profiel speling kant 1
 Param.MATGIN2  profiel speling kant 2
 Param.W1 -> W10  profiel W parameters
 Param.X1 -> X10  profiel X parameters
 Param.Y1 -> Y10  profiel Y parameters
 Param.Z1 -> Z10  profiel Z parameters
 Param.LABS   abs. lengte
 Param.CABS1   correctie abs. lengte kant 1
 Param.CABS2   correctie abs. lengte kant 2
 Param.LMAX   max. lengte
 Param.CMAX1   correctie max. lengte kant 1
 Param.CMAX2   correctie max. lengte kant 2
 Param.LMIN   min. lengte
 Param.CMIN1   correctie min. lengte kant 1
 Param.CMIN2   correctie min. lengte kant 2
 Param.LPNT   punt lengte
 Param.LPEN   pen lengte profiel
 Param.LEXT   pen diepte profiel
 Param.LC   overmeten lengte
 Param.ANGLEB  beginhoek
 Param.ANGLEE  eindhoek
 Param.CORRECTB  begincorrectie
 Param.CORRECTE  eindcorrectie
 Param.LC1   lengte kant 1
 Param.ANGLEB1  beginhoek kant 1
 Param.ANGLEE1  eindhoek kant 1
 Param.CORRECTB1  begincorrectie kant 1
 Param.CORRECTE1  eindcorrectie kant 1
 Param.SIZEB1   beginmaat kant 1
 Param.SIZEE1   eindmaat kant 1
 Param.LC2   lengte kant 2
 Param.ANGLEB2  beginhoek kant 2
 Param.ANGLEE2  eindhoek kant 2
 Param.CORRECTB2  begincorrectie kant 2
 Param.CORRECTE2  eindcorrectie kant 2
 Param.SIZEB2   beginmaat kant 2
 Param.SIZEE2   eindmaat kant 2
 Param.A   bewerkingsparameter A (getal)
 Param.B   bewerkingsparameter B (getal)
 Param.C   bewerkingsparameter C (getal)
 Param.D   bewerkingsparameter D (getal)
 Param.E   bewerkingsparameter E (getal)
 Param.F   bewerkingsparameter F (getal)
 Param.G   bewerkingsparameter G (getal)
 Param.H   bewerkingsparameterH (getal)
 Param.S   bewerkingsparameter S (string max. 255)

In de JOPPS.INI sectie [TITANIUM] kunnen de standaard commando teksten voor het manueel uitvoeren en het overslaan van een bewerking gewijzigd worden d.m.v. volgende keywords :

 CommandManual=Pezzo già lavorato con raspa
 CommandIgnore=No tenonatura

Stuk omschrijving instelbaar (3.22 P1 - 2345)

Stuk omschrijving instelbaar maken, zodat ook de groep referentie kan meegegeven worden. In de JOPPS.INI sectie [TITANIUM] is een extra parameter voorzien om de omschrijving van het stuk zelf samen te stellen :

FieldInfo1=  definitie voor stuk omschrijving

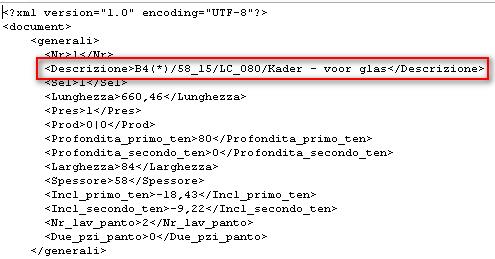

Indien niets gespecifieerd zal de standaard informatie getoond worden :

 korte omschrijving van het profiel  B4
 indicatie of het profiel gedraaid is  (*)
 reeks code        58_15
 profiel code      LC_080
 profiel naam     Kader – voor glas

De volgende parameters kunnen gebruikt worden om de stuk omschrijving zelf samen te stellen:

JOB (Job naam)
CUSTOMER (klant referentie)
CUSTOMERDESC (klant omschrijving)
PROJECT (project naam)
PROJECTDESC (project omschrijving)
ASSEMBLY (groep referentie)
ASSEMBLYDESC (groep omschrijving)
FRAME (raam referentie)
SYSTEM (reeks)
PROFILE (profiel)
PROFILEDESC (profiel naam)
SHORTDESC (korte referentie)
SWAPDESC (omkeren ja/neen)

Indien we de huidige informatie willen laten voorafgaan met de groep/raam referentie zou de ‘FieldInfo1’ er als volgt uitzien :

%ASSEMBLY%*%FRAME%/%SHORTDESC%%SWAPDESC%/%SYSTEM%/%PROFILE%/%PROFILEDESC%'

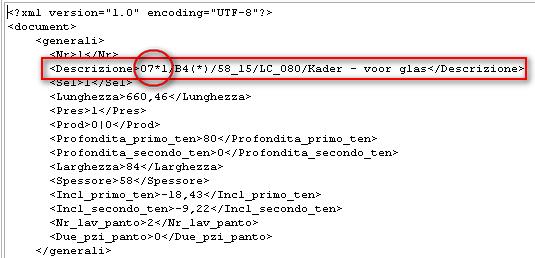

Met als resultaat:
