Protocol FLS FERROCONTROL (3.23P5 - 2436)

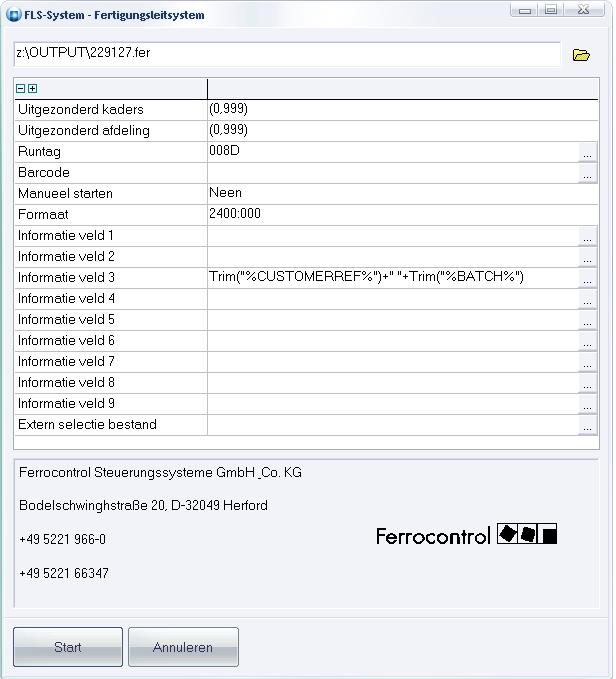

Protocol voor produktie aansturing FLS FERROCONTROL formaat. In de instellingen  en de start dialoog van de sturing zijn volgende ‘standaard’ parameters voorzien :



 filter op afdelingen kaders
 filter op afdelingen profielen
 runtag override
 personalisatie barcode
 barcode generatie manueel
 versie nummer formaat
 inhoud veld 1 (LOS: batch code)
 inhoud veld 2 (KNA: project code)
 inhoud veld 3 (KUN: klant code)
 inhoud veld 4 (ENR:nummer in groep)
 inhoud veld 5 (KPO: nummer in project)
 inhoud veld 6 (LPO: nummer in batch)
 inhoud veld 7 (PRO: profiel code)
 inhoud veld 8 (FAR: profiel kleur)
 inhoud veld 9 (TKN: profiel nummer)
 extern selectie bestand

Informatie velden

Indien de gebruiker in de ‘Informatie velden’ niets definieerd zal de standaard informatie getoond worden zoals hierboven beschreven. Deze standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters :

%RUNTAG% (runtag hexadecimaal)
  %RUNTAGDEC% (runtag decimaal)
  %CUSTOMERREF% (klant code)
  %CUSTOMERDESC% (klant naam)
  %JOB% (project naam)
  %BATCH% (bestand naam)
  %PROJECTREF% (project naam)
  %PROJECTDESC% (project omschrijving)
  %ASSEMBLYREF% (groep code)
  %FRAMEREF% (kaderdeel code)
  %FRAMEOPEN% (kaderopening code)
  %VENTREF% (vleugeldeel code)
  %VENTOPEN% (vleugelopening code)
  %BATCHREF% (kader nummer)
  %BATCHCNT% (profiel nummer)
  %BATCHID% (kader/vleugel nummer in batch)
  %PROJECTID% (kader/vleugel nummer in project)
  %ELEMENTID% (raam nummer in groep)
  %FRAMEID% (kader nummer in batch)
  %VENTID% (vleugel nummer in batch)
   %BARCODE% (barcode)



Bovenstaande parameters kunnen in deze velden gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formateren:

Trim("%CUSTOMERREF%") + " " + Trim("%BATCH%")

JOPPS.INI

Instellingen mogelijk via een extra sectie [FLS] in JOPPS.INI zijn :

 [FLS]
 FileExtension=fer standaard bestand extensie



Barcode

De gebruiker kan de standaard barcode (= runtag decimaal 6 cijfers + globaal profiel nummer 4 cijfers) wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters :

 BATCH (bestand naam)
 JOB (project naam)
 ASSEMBLY (groep code)
 FRAME (kaderdeel code)
 FRAMEOPEN (kaderopening code)
 VENT (vleugeldeel code)
 VENTOPEN (vleugelopening code)
 BATCHREF
 BATCHCNT
 BATCHID
 PROJECTID
 ELEMENTID
 FRAMEID
 VENTID
 BARCODE (barcode)
 _RUNTAG (runtag hexadecimaal)
 _RUNTAGD
(runtag decimaal)

Verder is er eveneens een PIECE object voorzien welk de eigenschappen beschrijft van een specifieke onderdeel :

 PIECE.ID                kader (203), vleugel (207), profiel (204,208) of vulling (205,209)
 PIECE.WIDTH       kader breedte
 PIECE.HEIGHT      kaderhoogte
 PIECE.LENGTH      profiel lengte
 PIECE.ANGLEB      profiel beginhoek
 PIECE.ANGLEE      profiel eindhoek
 PIECE.SYSTEM      reeks
 PIECE.CODE          code
 PIECE.COLOUR     kleur
 PIECE.BATCH         bestand naam
 PIECE.PROJECT     project naam
 PIECE.ASSEMBLY  groep code
 PIECE.FRAME        kaderdeel code
 PIECE.FRAMEFILL kaderopening code
 PIECE.VENT           vleugeldeel code
 PIECE.VENTFILL    vleugelopening code
 PIECE.DEPNO        afdeling
 PIECE.SEQNO        volgnummer
 PIECE.ISFRAME     kader?
 PIECE.ISVENT        vleugel?
 PIECE.ISPROFIEL   profiel?
 PIECE.FILLING       vulling?
 PIECE.PROFILES   profiellijst kader/vleugel

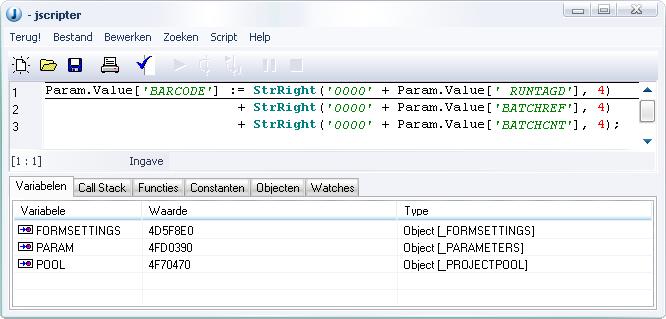

Een voorbeeld script om dit te verwezenlijken ziet er als volgt uit :



Opmerking

Groepen met groepsaantal > 1 moeten uitgesplitst worden alvorens te rekenen!


Extra informatie FLS sturing (3.28 - 2736)

Sturing FLS voorzien van extra informatie voor de aanvraag bestelcode te tonen in de gebruikers informatie velden.

Extra parameters voor de informatie velden:

 %COLOR% (uitvoering)
 %COLORCODE% (aanvraag bestelcode)
 %COLORDESC%
(uitvoering omschrijving)
