Veiligheidsbeglazing, Norm NBN S23-002 (3.22 - 1750)


Voortaan kan er bij de berekening van het glas rekening worden gehouden met de bovengenoemde norm betreffende veiligheidsbeglazing. Deze norm stelt dat glasdelen op de begane grond met een borstwering minder dan 90 cm hoog, verplicht veiligheidsglas moeten bevatten.

De verschillende JoPPS schermen werden hiervoor aangepast als volgt:

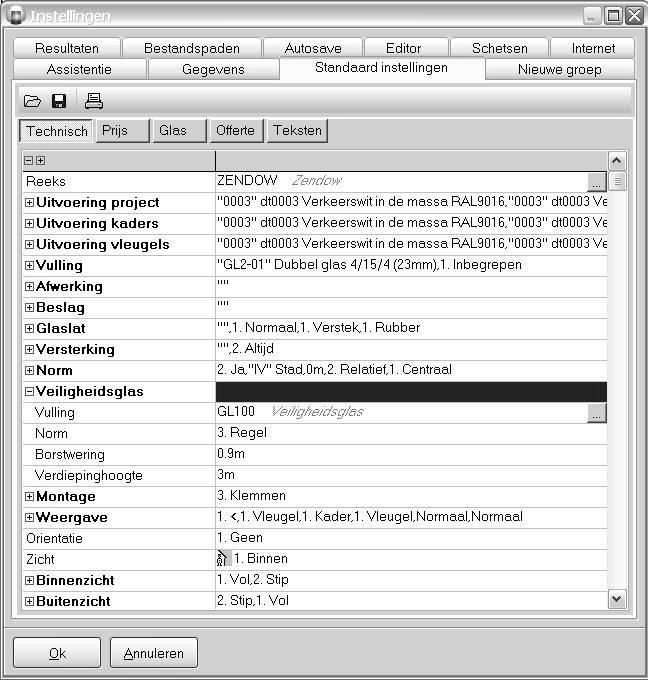

Onder Bewerken/Instellingen/Standaard instellingen werd de tab Technisch uitgebreid met de rubriek ‘Veiligheidsglas’:



  • Vulling: code van het veiligheidsglas dat u standaard wenst te gebruiken;
  • Norm: om te bepalen wanneer gebruik van het veiligheidsglas moet toegepast worden (Altijd, Nooit, Regel);
  • Borstwering: onder deze hoogte wordt veiligheidsglas gebruikt;
  • Verdiephoogte: de gemiddelde hoogte van een verdiep binnen het project. Deze wordt mee gebruikt bij de berekening van de effectieve hoogte van de borstwering voor de verschillende glasdelen van het project.

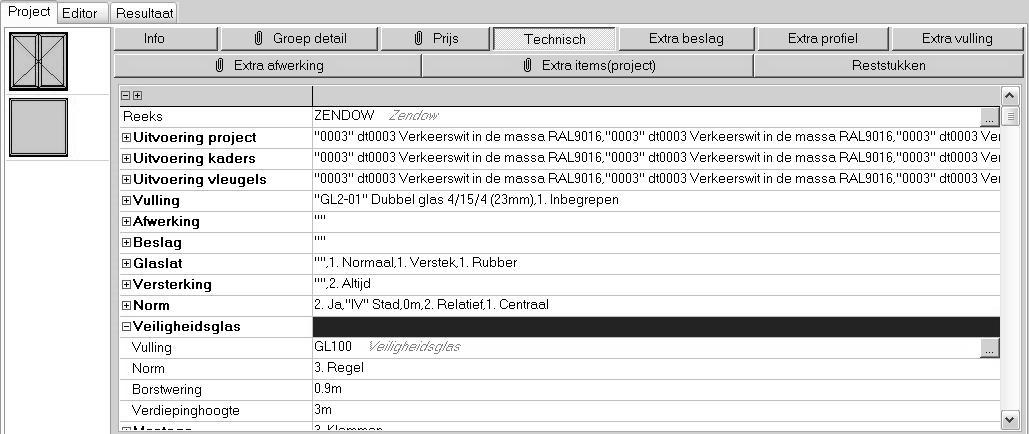

Deze standaard instellingen worden mee overgenomen bij het aanmaken van een nieuw project, maar kunnen indien gewenst per project gewijzigd worden via de tab ‘Technisch’ op projectniveau die hiervoor eveneens werd uitgebreid:




Bij het opladen van een model uit de bibliotheek of bij het aanmaken van een nieuw model, worden de standaard waarden gedefinieerd op projectniveau overgenomen voor elk glasdeel van het model, hiervoor uitgebreid met de rubriek ‘Norm’:



  • Vulling: het standaard type veiligheidsglas gedefinieerd op projectniveau is gedefinieerd. Wijzig voor dit glasdeel indien gewenst.
  • Norm: de standaard manier voor het al dan niet rekenen met het veiligheidsglas is gedefinieerd. Wijzig voor dit glasdeel indien gewenst.
  • Borstwering: de berekende borstwering hoogte voor dit glasdeel. Deze effectieve borstwering hoogte wordt berekend op basis van de Y-positie van het deel, de gemiddelde verdiepinghoogte voor het project bepaald op projectniveau en de onderkant van het glasdeel in kwestie.
Opmerking: de optie ‘Regel’ maakt dan dat er veiligheidsglas zal voorzien worden in dit glasdeel als de berekende borstwering hoogte minder is dan 0.9m, zijnde de standaard borstwering hoogte zoals gedefinieerd op projectniveau. Is deze berekende hoogte meer dan de standaard van 0.9 m dan wordt er voor dit glasdeel geen veiligheidsglas voorzien.
Indien u dit wenst kan u deze berekende borstwering hoogte vervangen door een andere, zelfgekozen waarde.
