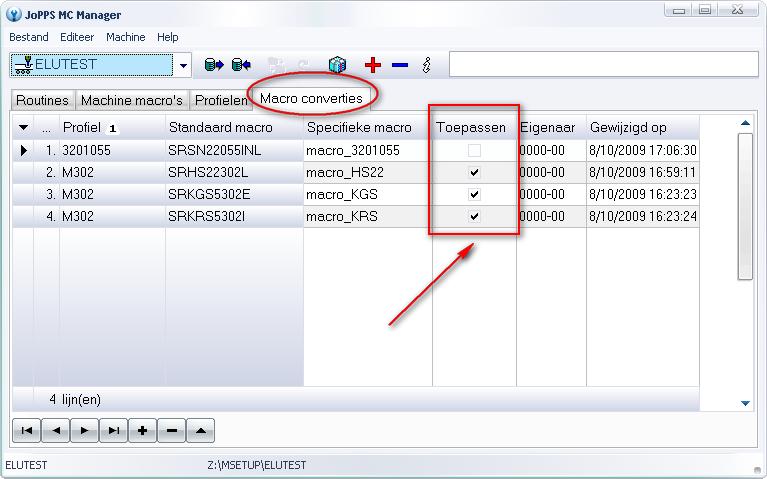

Indien het machinecenter beschikt over een conversie tabel CONVERT.DB voor het vertalen van een ‘standaard macro’ naar een ‘specifieke macro’ voor een bepaald profiel, kan de gebruiker dit in MC Manager (MCMAN) verwezenlijken:

• Profiel (product code van het profiel)
• Standaard macro (de aanvraag macro naam)
• Specifieke macro (de nieuwe macro naam)
• Toepassen (convertie uitvoeren ja/neen)

In de machinecenter DLL zelf is voorzien of er al dan niet gebruik dient gemaakt te worden van de conversie tabel indien deze aanwezig is. Staat de vink aan dan moet de tabel bestaan alvorens de sturing kan opgestart worden, anders niet.

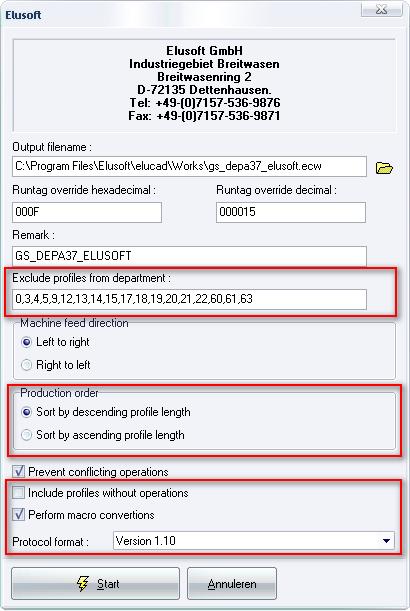

Instellingen via de dialoog

De dialoog is eveneens uitgebreid met de volgende instellingen:

•  een filter om profielen van bepaalde afdelingen uit te sluiten
•  sorteren van profielen volgens dalende/stijgende lengte
•  mogelijkheid om werkstukken zonder bewerkingen ook te verwerken
•  keuze formaat versie (1.00 = Reynaers, 1.10 = Depa)

JOPPS.INI

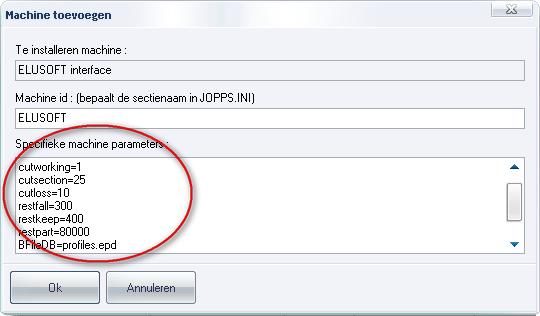

Tijdens de installatie worden er in de desbetreffende machinecenter sectie [ELUSOFT] in JOPPS.INI een aantal extra parameters voorzien welke o.a. gebruikt worden voor:

• de baar/zaag informatie in het nieuwe formaat
• naam van profielen databank EluCad
• naam van macro databank EluCad
• driver versie

Deze voorgestelde, doch nog door de gebruiker wijzigbare parameters zijn:

cutworking=1                   (?)
cutsection=25                  (?)

cutloss=10                        (zaagverlies)
restfall=300                      (lengte limiet voor afval)
restkeep=400                   (lengte limiet voor reststuk)
restpart=80000                (beginwaarde nummering reststukken)
FieldInfo1=                        (informatie voor CComNo veld)

FieldInfo2=                        (informatie voor CDescription veld)
FieldInfo3=                        (informatie voor order veld)

Informatie velden

Parameters beschikbaar om de informatie van een specifiek veld te definiëren zijn:

                %JOB% (job naam)
                %CUSTOMER% (klant code)
                %CUSTOMERDESC% (klant naam)
                %PROJECT% (project)
                %PROJECTDESC% (project omschrijving)
                %ASSEMBLY% (groep)
                %ASSEMBLYDESC% (groep omschrijving)
                %FRAME% (kader deel)
                %FRAMEOPENING% (kader opening)
                %VENT% (vleugel deel)
                %VENTOPENING% (vleugel opening)
                %SYSTEM% (reeks)
                %PROFILE% (profiel
                %PROFILEDESC% (profiel omschrijving)
                %LABS% (lengte)
                %LMAX% (profiel lengte)
                %ANGLEB% (zaaghoek begin profiel)
                %ANGLEE% (zaaghoek einde profiel)
                %POSITION% (positie profiel)
                %ORIENTATION% (orientatie profiel)
                %CARRIER% (kar nummer)
                %CABIN% (vak nummer)
                %RACK% (kar & vak beschrijving)

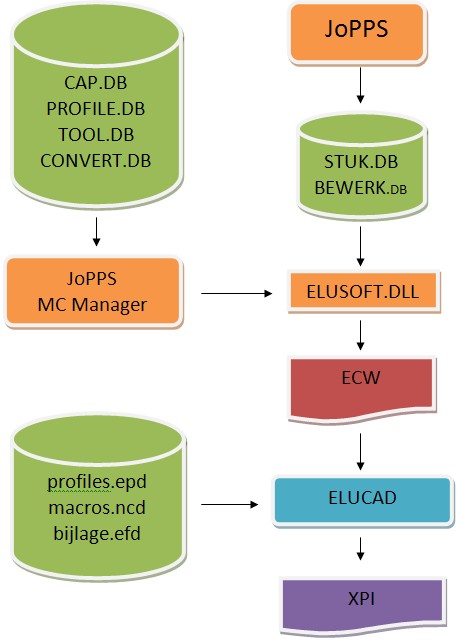

Onderstaand schema geeft een overzicht van de data flow tussen JoPPS, EluCad en de Elumatec machinecenter:

 Enkel geimplementeerd voor ELUSOFT machinecenter interface!
