Voortaan is het mogelijkheid om manueel bewerkingen te definiëren op een model i.p.v. ze automatisch te genereren d.m.v. acties op een model.

 Deze manuele bewerkingen zijn echter steeds gerekend vanaf het snijpunt van de aslijnen. Daarmee dient men er rekening te houden dat de bewerking op de T–stijlen niet op de opgegeven afstand van het begin van de stijl komt te liggen.

Voorbeeld:

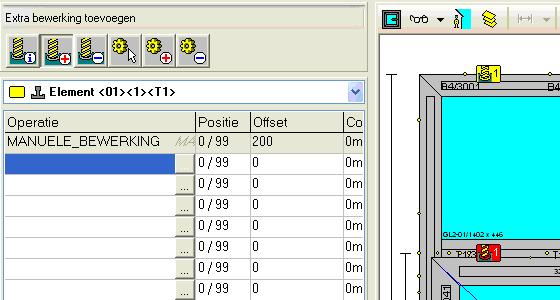

Op de Tab “Bewerkingen / Knop “Extra bewerking toevoegen” / Klik op de T-Stijl ,vul de volgende zaken in en bevestig.

Na berekenen gaan we kijken naar de bewerkingen op deze T-Stijl:

Resultaten: “MANUELE_BEWERKING op 103.0mm”

Berekening manuele bewerkingen op stoppende profielen:

De positie op stoppende profielen = gevraagde positie (200) – afstand van het begin van het profiel tot het snijpunt van de aslijnen.

• Als het stoppend profiel toekomt op een vleugelprofiel (berekening voor toekomen op een kaderprofiel is identiek):
  afstand = breedte vleugel – glasslag vleugel + speling vleugel
  of 112-20+5 = 97
  de bewerking komt dan op 200 – 97 = 103mm.

• Als het stoppend profiel toekomt op een T-Stijl (berekening voor toekomen op een kaderprofiel is identiek):
  afstand = halve breedte stijl – glasslag stijl + speling stijl
  of 80/2-20+5 = 25
  de bewerking komt dan op 200 – 25 = 175mm
