Sturing lasmachine URBAN AKS6110 met koppeling hoekenpoets SV-815 (2.84 P2)

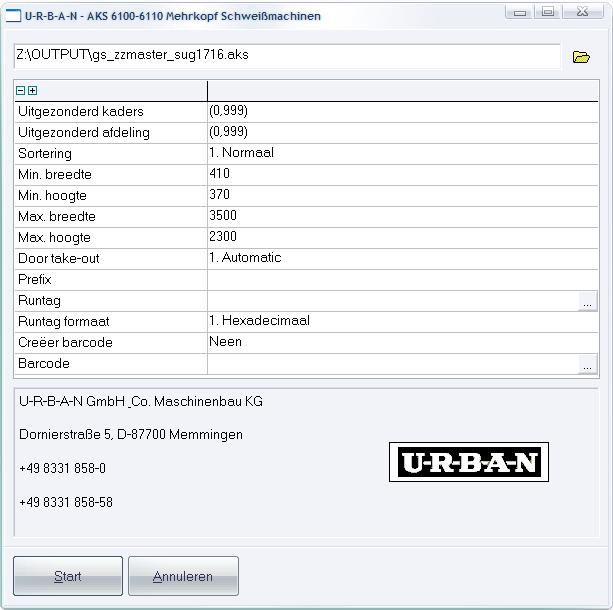

Alvorens een machinebestand te gegenereerd kunnen een aantal instellingen ingesteld worden d.m.v. een dialoog:
- d.m.v. afdelingen bepaalde kaders niet naar machine sturen
- d.m.v. afdelingen bepaalde stijlen niet op machine laten lassen
- sorteren van kaders (normaal, kaders/vleugels, vleugels/kaders)
- de default runtag kan overschreven worden en het formaat ingesteld
- barcode kan zelf samengesteld/geformateerd worden d.m.v. script
- door take-out (automatisch = default JOPPS.INI, manueel = 5)
Barcode
Beschikbare parameters om de barcode samen te stellen via script:
Param.Value['FRAMECNT'] doorlopende nummering kaders
Param.Value['BARCODE' ] barcode string
Param.Value['_RUNTAG' ] runtag string
Product code aanvullen met kleur- en dichting identificatie voor hoekenpoets (2.84 P2)

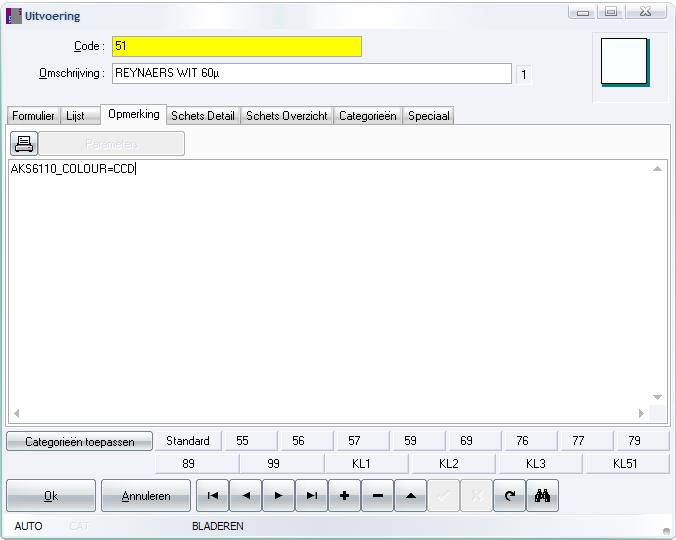

De kleurinformatie wordt gedefinieerd in het opmerking veld van de Uitvoering tabel met volgende syntax AKS6110_COLOUR=CC. In het opmerking veld van Profiel product. wordt de dichtinbg informatie opgegeven via de syntax: AKS6110_GASKET=DD.
De tekst achter AKS6110_COLOUR= en AKS6110_GASKET= wordt integraal achter de product code van het profiel geplaatst.
Te gebruiken codes:
- wit met aanslagdichting WWD
- binnen wit/buiten kleur met aanslagdichting WCD
- binnen kleur/buiten wit met aanslagdichting CWD
- kleur met aanslagdichting CCD
- binnen wit/buiten acryl met aanslagdichting ACD
Routing (3.11 P2)

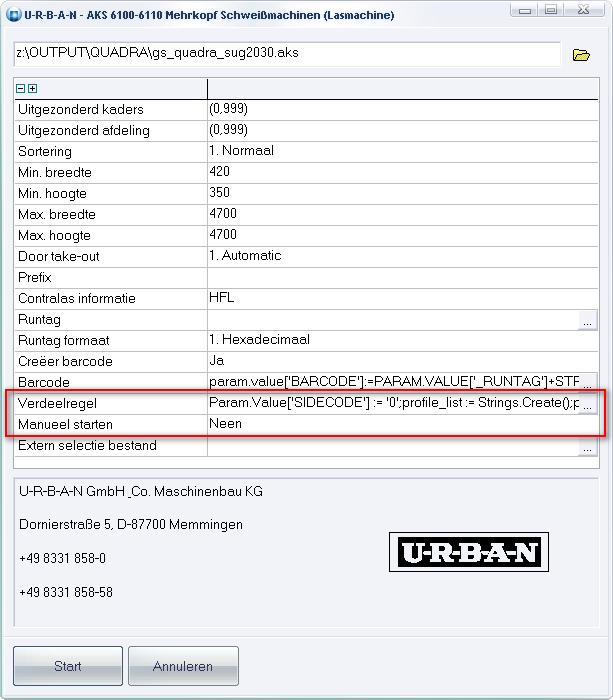

Routing van de kaders op de URBAN lasmachine AKS6110 is in te stellen d.m.v. van een script in het veld verdeelregel.
Het is de bedoeling om d.m.v. een aantal parameters te beslissen langs welke kant een bepaalde kader dient afgevoerd te worden. Deze parameters zijn o.a.:
- afmetingen van de kader
- profielen waaruit kader is opgebouwd
- aanwezig zijn van stijlen en/of regels
- kademodel- of vleugelmodel
- raam klasse
- vleugel klasse
Het standaard kengetal voor de uitvoer van een kader is ‘0’. Dit kan aangepast worden d.m.v. een script waarin momenteel volgende parameters beschikbaar zijn:
SIDECODE kengetal afvoer (standaard = 0)
Verder is er eveneens een PIECE object voorzien welk de eigenschappen beschrijft van een specifieke kader:
PIECE.ID (kader of vleugel)
PIECE.WIDTH (breedte kader)
PIECE.HEIGHT (hoogte kader)
PIECE.WEIGHT (gewicht kader)
PIECE.SURFACE (oppervlakte kader)
PIECE.ROTATED (kader geroteerd)
PIECE.SYSTEM (kader reeks)
PIECE.CODE (kader code)
PIECE.KIND (raam klasse)
PIECE.SORT (vleugel klasse)
PIECE.DEPNO (kader afdeling)
PIECE.SEQNO (kader volgnummer)
PIECE.ISFRAME (kadermodel)
PIECE.ISVENT (vleugelmodel)
PIECE.ISDEVIDED (bevat stijlen/regels)
PIECE.PROFILES (profiellijst kader)

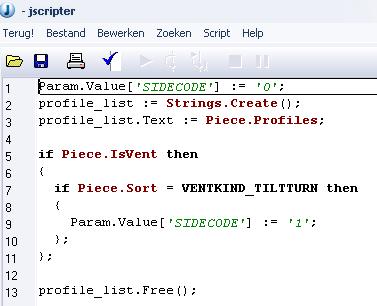

Het script voor de logica ‘Waarde 0 voor draaikip en waarde 1 voor andere types’ zou er dan als volgt kunnen uitzien :
Contralas info (3.11 P2/P3)
Het formaat is uitgebreid met informatie betreffende contralas verbinding.
De ‘houtlook’ verbinding ziet er langs buiten uit als een houten kozijn t.t.z. verbinding ‘doorlopen/stoppen’ terwijl het langs binnnen om een ‘verstek’ verbinding gaat. Daarom is het noodzakelijk om in het formaat van de lasmachine door te geven dat het om zulke verbinding gaat daar de lasspiegels slechts gedeeltelijk mogen lassen.

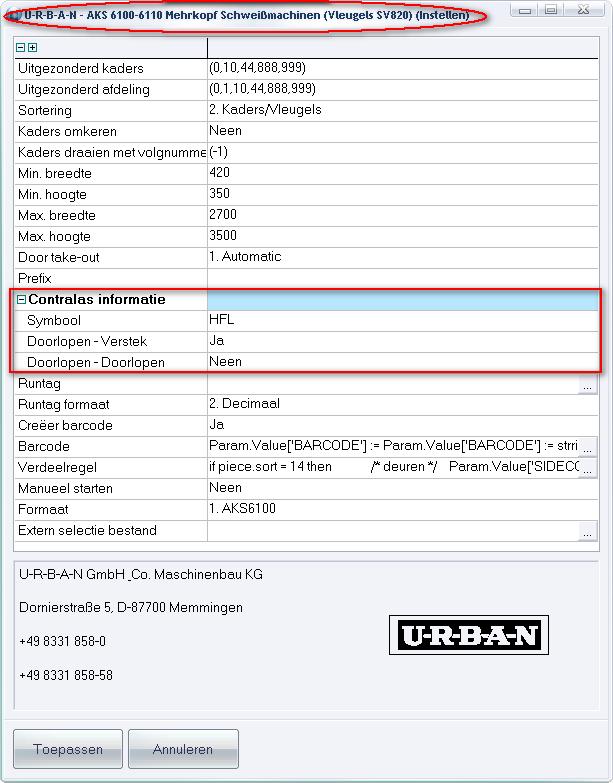

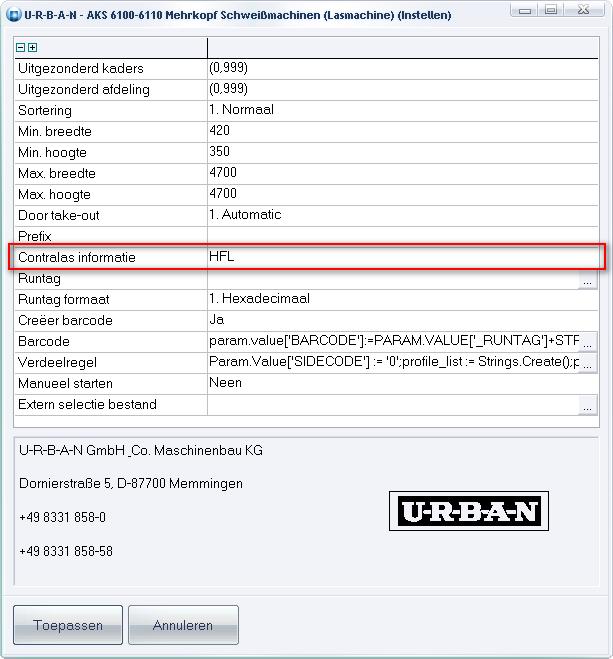

Deze is instelbaar via de instellingen dialoog van de machine, Contralas informatie:
De machineleverancier heeft voorgesteld om profielen van de kader die op deze manier dienen gelast te worden hun profielnaam te voorzien van een ‘prefix’, t.t.z. een symbool of lettercode.
De gebruiker kan een symbool kiezen om toe tevoegen aan de product identificatie om weer te geven dat het om dit type verbinding gaat. De standaard plaats (=achter product code) van dit symbool kan aangepast worden in de desbetreffende sectie [AKS6110] van de zaagsturing in het bestand JOPPS.INI :
SignPosition=0 (symbool voor product code plaatsen)
SignPosition=1 (symbool achter product code plaatsen)
Sinds JoPPS 3.28 P1 is er een extra instelling om de Verbinding “Doorlopen – Doorlopen” ook te beschouwen als houtlook verbinding voor de lasmachine URBAN AKS 6100-6110.
Uitbreiding HVL symbool URBAN AKS6110 (3.38 P6 - 3517)

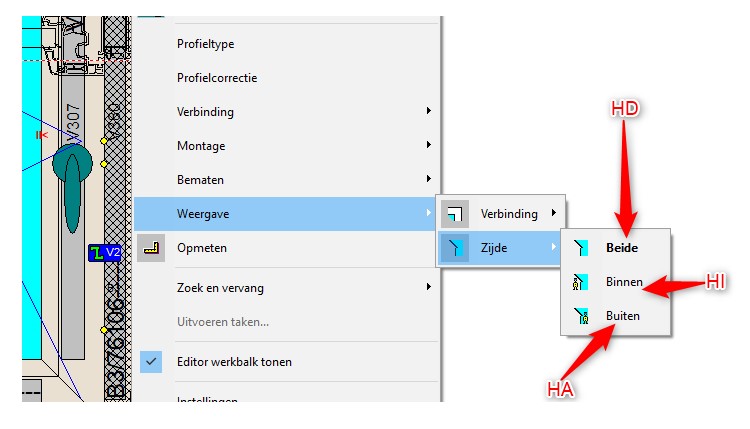

Bij het samenstellen van de profiel code wordt voortaan rekening gehouden met de zichtbaarheid van de HVL-verbinding:

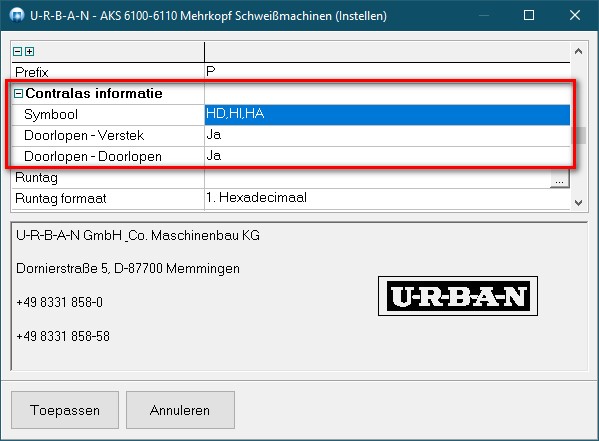

In de instellingen dialoog kan de gebruiker bij de “Contralas informatie” instelling “Symbool” een lijst opgeven met “,” als scheidingsteken om het HVL symbool voor zichtbaar aan beide zijden, enkel binnen zijde en enkel buiten zijde op te geven:
Indien er slechts één symbool is opgegeven zal dit steeds genomen worden ongeacht de zichtbaarheid van de HVL-verbinding, dit het gedrag van vorige JoPPS versie.
Kleur informatie in functie van profiel (3.33 - 3006)
Voortaan is het mogelijk om de kleur informatie aan te passen in functie van de profiel code,

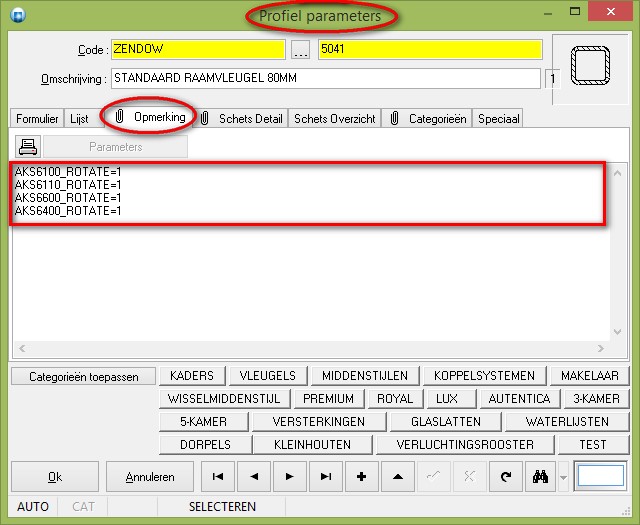

Soms wordt een bepaald profiel omgekeerd gebruikt, zodat bovenzijde/onderzijde, binnenkant/buitenkant omgewisseld zijn. Afhankelijk van het te genereren lasmachine formaat is dit op te geven in het opmerking veld van de tabel Profiel parameters d.m.v. de volgende syntax:
AKS6100_ROTATE
AKS6110_ROTATE
AKS6600_ROTATE
AKS6400_ROTATE
0 = profiel normaal gebruikt
1 = profiel omgekeerd gebruikt
Extra mogelijkheden voorzien voor positie informatie contralas verbinding (3.33 P1 - 2066)
In de desbetreffende sectie [AKS6110] in het JOPPS.INI bestand kan men het symbol opgeven voor de kleur- en dichtingsinformatoie van het product:
SignPosition=2 symbool invoegen voor kleur info product code
SignPosition=3 symbool invoegen voor dichting info product code
Extra mogelijkheden voorzien voor samenstelling profielcode (3.38 P1)
In de desbetreffende sectie [AKS6110] in het JOPPS.INI bestand kan men de volgende extra info opgeven:
SignPosition=4 HVL symbool + kleur info + product code + dichting info
SignPosition=5 kleur info + HVL symbool + product code + dichting info

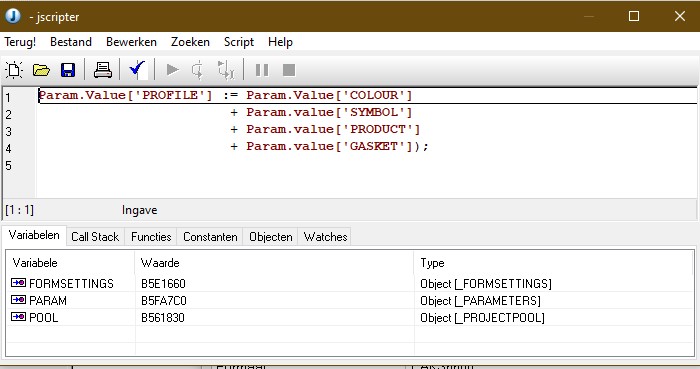

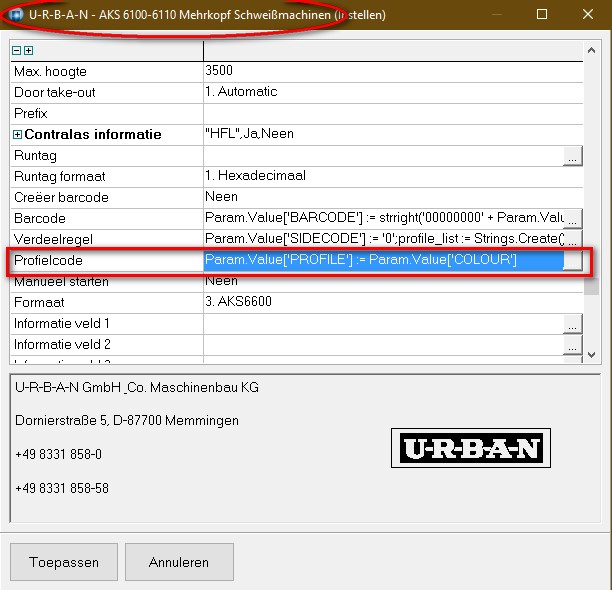

Er werd ook een extra instelling voorzien die de gebruiker toelaat om de profielcode zelf samen te stellen via een script:
Indien geen script opgegeven wordt zal de standaard profielcode gebruikt worden gegenereerd aan de hand van de reeds bestaande instellingen voorzien in de desbetreffend [AKS6110] sectie in JOPPS.INI.
Parameters die kunnen gebruikt worden in de script:
PRODUCT productcode (inclusief prefix)
COLOUR kleur informatie
GASKET dichting informatie
SYMBOL HLV symbool
PROFILE profielcode
Lengte productcode instellen (3.33 P1 - 3025)
De standaard lengte van de productcode kan aangepast worden in de desbetreffende sectie [AKS6110] van het jopps.ini bestand:
[AKS6110]
CodeLength=5 lengte voor product code
Het gedrag is verschillend voor positieve en negatieve lengte waarden:
+5 max. 5 karakters en indien minder aanvullen tot 5 met blanco’s
-5 max. 5 karakters en indien minder niet aanvullen met blanco’s
Als de parameter niet is opgegeven of gelijk aan ‘0’ wordt de standaard lengte gebruikt afhankelijk van het gekozen formaat:
AKS6100 lengte = 4
AKS6110 lengte = 4
AKS6600 lengte = 6
AKS6400 lengte = 4
Kader afmetingen URBAN AKS6110 lasmachine (3263 - 3.36 P1)
Extra instellingen om te bepalen hoe de afmetingen van de kaders moeten worden berekend.

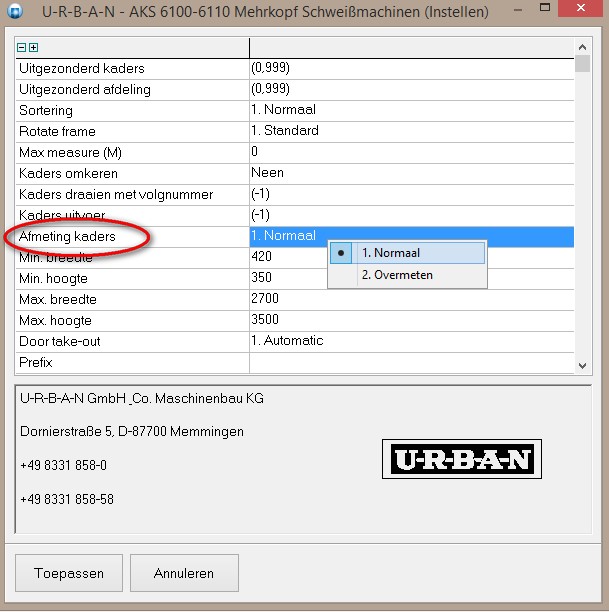

De instelling “Afmeting kaders” laat de gebruiker toe om in te stellen of de standaard of overmeten afmetingen van de kaders dienen doorgegeven te worden indien profielen met verschillende breedtes worden gebruikt:
Afmeting kaders:
- Normaal standaard breedte en/of hoogte kader
- Overmeten overmeten breedte en/of hoogte kader
Kaders draaien (3.23 P5 - 2471)

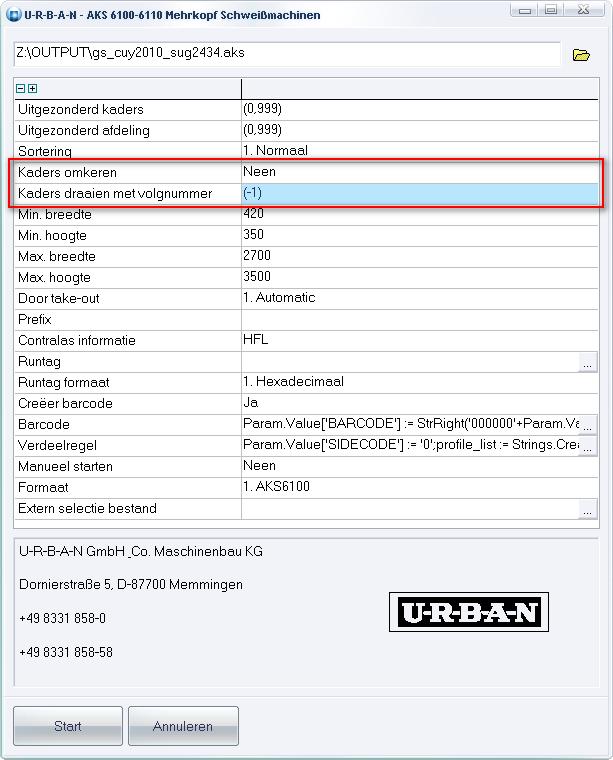

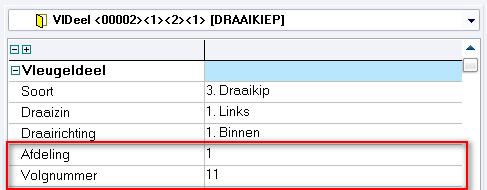

Extra instellingen om het opleggen en draaien van kaders op de lasmachine in te stellen. Voor kaders en vleugels kan men een afdeling en volgnummer opgegeven :
Het volgnummer kan dan gebruikt worden om bij de filter ‘Kaders draaien met volgnummer’ aan te duiden welke kaders dienen geroteerd (t.o.v. de originele definitie in JoPPS) in elkaar gelast te worden.
Het resultaat al dan niet roteren van de kader kan mogelijk aangepast worden t.g.v. van dimensie beperkingen van de lasmachine.
Standaard staat de filter roteren voor volgnummer op ‘-1’ wat betekent het “automatische” rotatie gedrag toepassen, namelijk indien breedte kleiner is dan hoogte van de kader wordt deze indien mogelijk (lees geen beperking vanwege machine afmetingen) steeds gedraaid.
Verder is eveneens de instelling ‘Kaders omkeren’ voorzien die er voor zorgt dat een kader omgekeerd (ander zicht dan dit in JoPPS gebruikt) op de lasmachine kan verwerkt worden. Dit heeft een invloed op linkse en rechte profiel verwijzingen in het gegenereerde formaat.

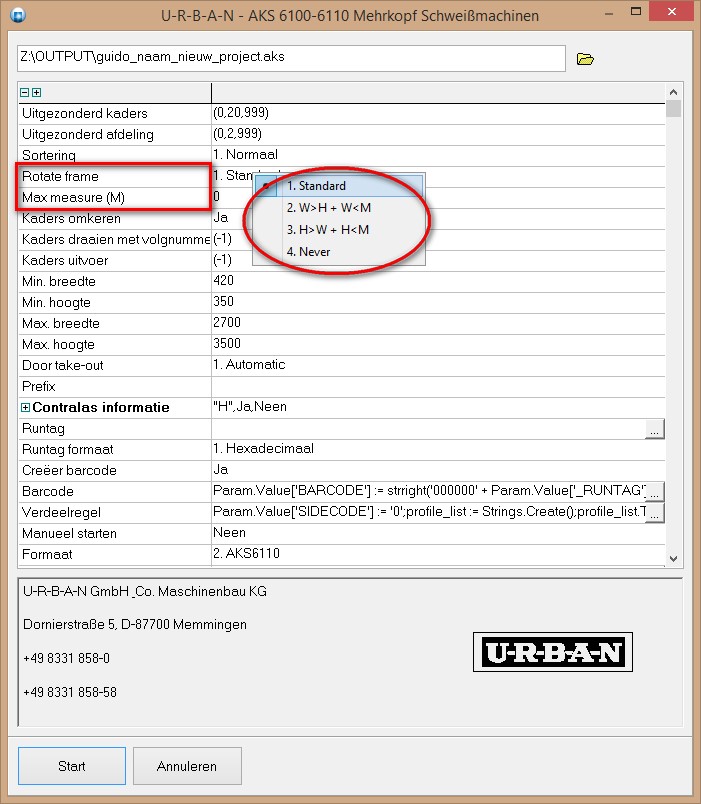

Vanaf JoPPS 3.33 P2 zijn er extra regels beschikbaar om te beslissen of we kaders al dan niet moeten draaien:
Rotate frame:
1. Standard reeds bestaande logica
2. W>H + W<M breedte > hoogte en breedte < maat
3. H>W + H<M hoogte > breedte en hoogte < maat
4. Never nooit draaien
Max. measure (M): maximum maat die niet mag overschreden worden door breedte/hoogte om toch nog te mogen draaien
Dit gedrag is analoog aan dit van SOENEN Q4 lasmachine.
Instelling fictieve profielen (3.38 P1 - 3446)
Voortaan is het mogelijk om via een instelling in de lasmachine dialoog aan te geven of een bepaald profiel een fictief profiel is.

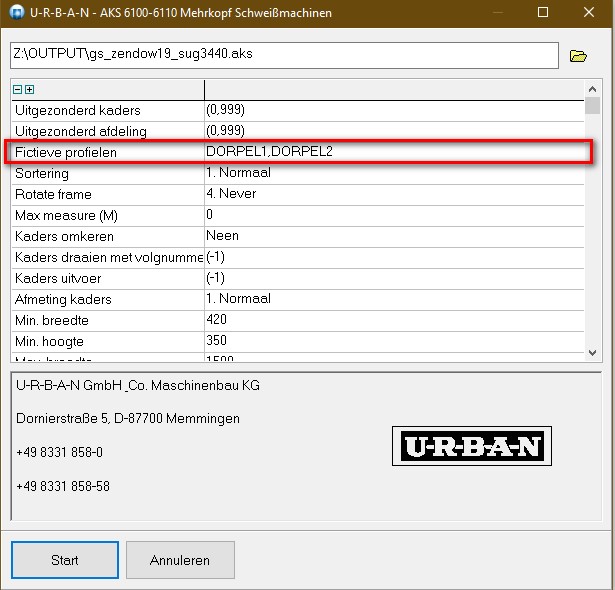

Met de instelling ‘Fictieve profielen’ kan de gebruiker een lijst van die profielcodes opgegeven die niet gekend zijn op de machine en moeten verwijderd worden uit het machinebestand.
Geef de desbetreffende fictieve profielcodes op gescheiden door een komma:
Kaders draaien blokkeren (3.40 P7 - 2471)

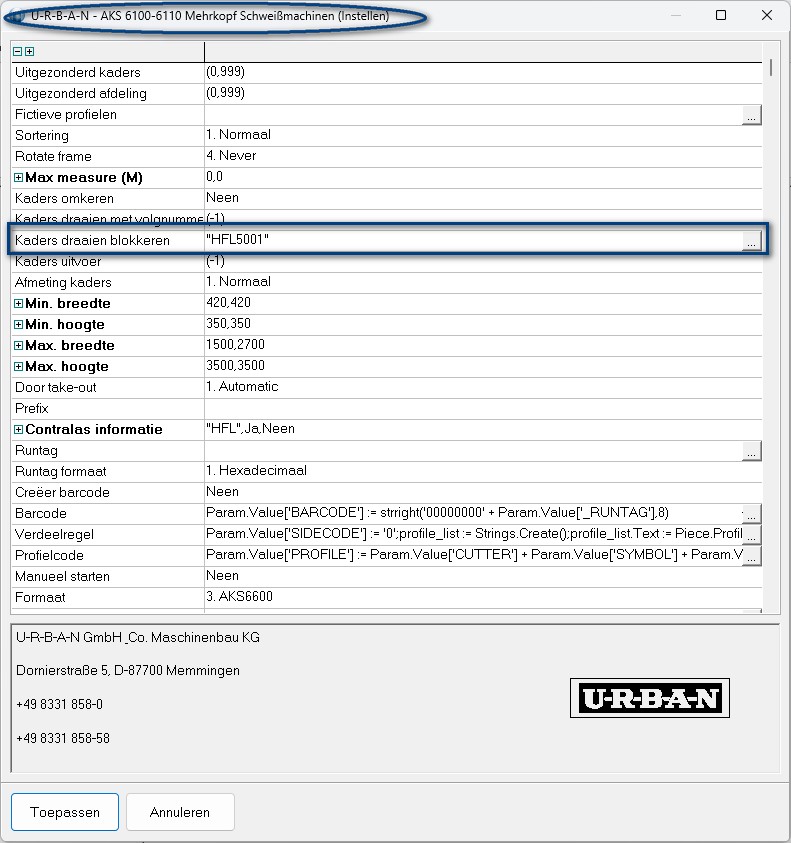

De extra instelling Kaders draaien blokkeren laat de gebruiker toe om een lijst van profielen op te geven, indien deze in een kader gebruikt worden om de rotatie regels niet toe te passen:
- ofwel een product code op te geven (PROFIEL PRODUCT)
- ofwel een profiel code op te geven (PROFIEL PARAMETERS)
De gebruiker kan in deze lijst ook codes opgeven welke het resultaat zijn van een eventueel zelf via instellingen of script samengestelde profielcode. Indien het alfanumerieke codes betreft dienen er quotes rond te staan.
Verder zijn er eveneens extra eigenschappen voor het PIECE object voorzien die toelaten via script op te vragen of een speciale kader betreft die niet gedraaid mag worden of aan te geven dat het om een speciale kader gaat:
- PIECE.SPECIAL kader geblokkeerd
- PIECE.LOCKED kader blokkerer
