Nieuw protocol voor lasmachine/hoekenpoets URBAN AKS1400.

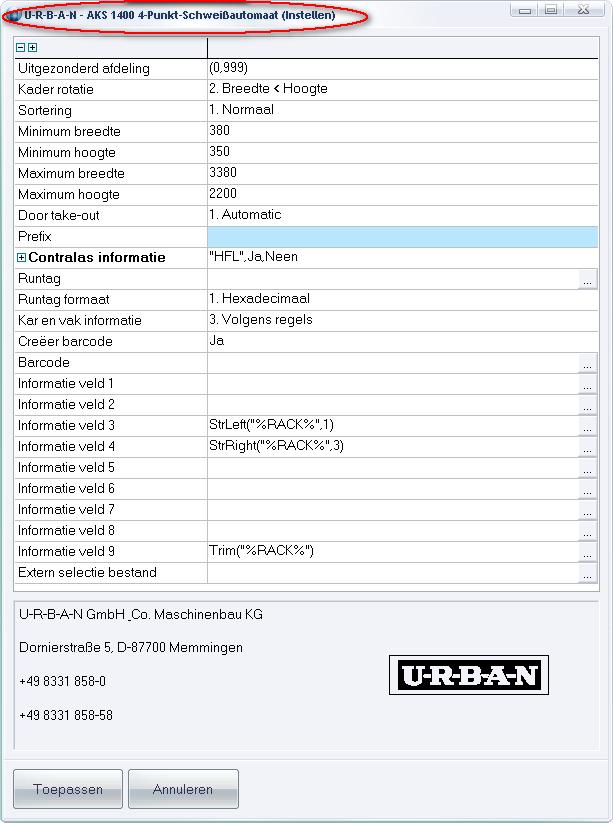

In de “instellen” en de “uitvoeren” dialoog van de lasmachine zijn volgende “standaard” parameters voorzien :

• uitgezonderd kaders van afdelingen
• rotatie regel kaders
• sortering van de kaders
• limieten kader afmetingen
• contralas informatie
• runtag instellingen (override en type)
• kar/vak informatie
• barcode aanmaken (ja/neen)
• personalisatie barcode via script
• personalisatie veld informatie
  • inhoud veld 1 (standaard = project)
  • inhoud veld 2 (standaard = runtag)
  • inhoud veld 3 (standaard = kar/vak)
  • inhoud veld 4 (standaard = vak/vak)
  • inhoud veld 5 (standaard = barcode 2)
  • inhoud veld 6 (standaard = info 1)
  • inhoud veld 7 (standaard = info 2)
  • inhoud veld 8 (standaard = info 3)
  • inhoud veld 9 (standaard = info 4)
• extern selectie bestand

Indien de gebruiker in de ‘Informatie velden’ niets definieerd zal de standaard informatie getoond worden zoals hierboven beschreven. Deze standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters :

 %BATCH% (job naam)
 %COLOR% (kleur)
 %COLORDESC% (kleur omschrijving)
 %SYSTEM% (reeks)
 %SYSTEMDESC% (reeks omschrijving)
 %PROJECT% (project naam)
 %PROJECTDESC% (project omschrijving)
 %ASSEMBLY% (groep code)
 %ASSEMBLYDESC% (groep omschrijving)
 %FRAME% (kaderdeel code)
 %FRAMEDESC% (kaderdeel omschrijving)
 %CUSTOMER% (klant code)
 %CUSTOMERDESC% (klant naam)
 %FRAMEID% (raam nummer in batch)
 %VENTID% (vleugel nummer in raam)
 %FRAMENO%  (kader of vleugel batch nummer)
 %FRAMECNT% (kader nummer)
 %CONNECT1% (verbinding profiel 1)
 %CONNECT2% (verbinding profiel 2)
 %CONNECT3% (verbinding profiel 3)
 %CONNECT4% (verbinding profiel 4)
 %BARCODE% (barcode)
 %RACK% (kar/vak notatie)

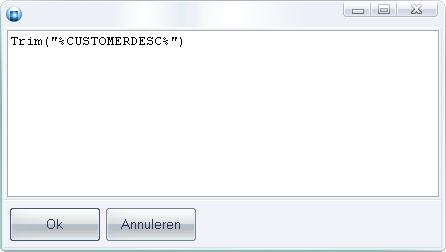

Bovenstaande parameters kunnen gebruikt worden in de informatievelden en geformatteerd worden door de standaard string functies van scripting:

Instellingen mogelijk via een extra sectie [AKS1400] in JOPPS.INI zijn :

 [AKS1400]
 FileExtension=aks standaard bestand extensie
 P1=0   standaard positie profiel 1 (= links)
 P2=1   standaard positie profiel 2 (= rechts)
 P3=2   standaard positie profiel 3 (= onder)
 P4=3   standaard positie profiel 4 (= boven)

De gebruiker kan de standaard barcode (kader nummer 4 cijfers + runtag) - wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters :

 BATCH (job)
 PROJECT (project)
 ASSEMBLY (groep)
 FRAME (raam)
 FRAMEID (raam nummer in batch)
 VENTID (vleugel nummer in raam)
 FRAMENO (kader of vleugel batch nummer)
 FRAMECNT (kader nummer)
 PROFILE1 (nummer binnen kader profiel 1)
 PIECECNT1 (globaal nummer profiel 1, standaard links)
 BATCHREF1 (volgnummer kader profiel 1)
 BATCHCNT1 (nummer constructief profiel 1, standaard links)
 PROFILE2 (nummer binnen kader profiel 2)
 PIECECNT2 (globaal nummer profiel 2, standaard rechts)
 BATCHREF2 (volgnummer kader profiel 2)
 BATCHCNT2 (nummer constructief profiel 2, standaard rechts)
 PROFILE3 (nummer binnen kader profiel 3)
 PIECECNT3 (globaal nummer profiel 3 (standaard onder)
 BATCHREF3 (volgnummer kader profiel 3)
 BATCHCNT3 (nummer constructief profiel 3, standaard onder)
 PROFILE4 (nummer binnen kader profiel 4)
 PIECECNT4 (globaal nummer profiel 4, standaard boven)
 BATCHREF4 (volgnummer kader profiel 4)
 BATCHCNT4 (nummer constructief profiel 4, standaard boven)
 BARCODE (barcode)
 _RUNTAG (runtag)

Een voorbeeld script:

Param.Value['BARCODE'] := StrRight('000000' + Param.Value[‘_RUNTAGD'], 6)
        +  StrRight('0000' + Param.Value['PIECECNT1'],4);

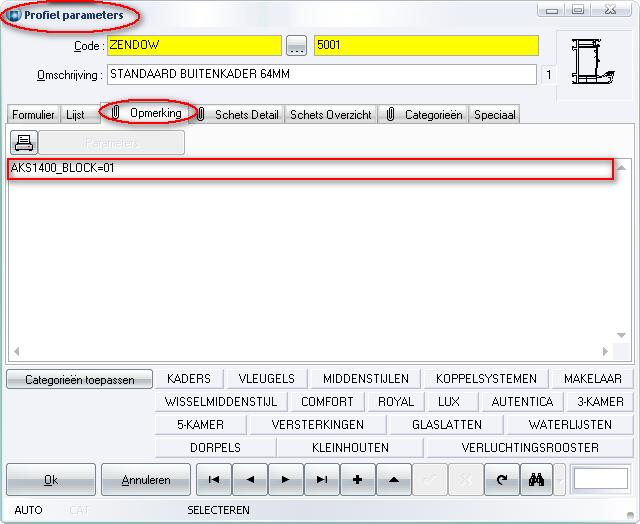

Logica om te bepalen welk “Kennziffer” (lasblok + instellingen) moet gebruikt worden voor een bepaald kader/vleugel profiel  dient met dit op te geven d.m.v. de parameter AKS1400_BLOCK in het opmerkingen veld van het desbetreffende profiel in de tabel PROFIEL PARAMETERS :

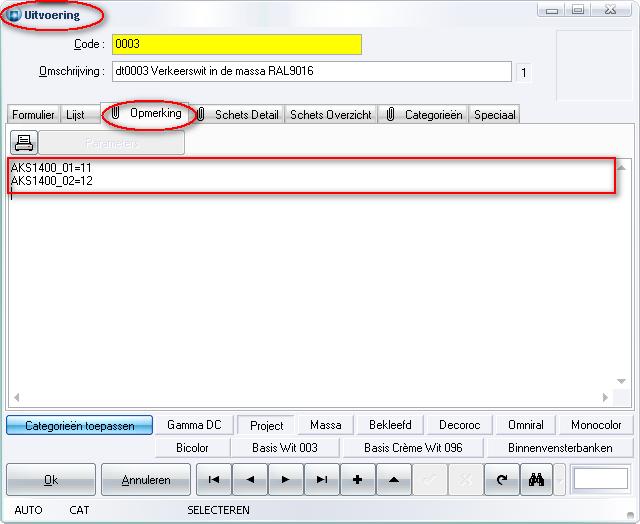

Indien men toch nog een variatie wil i.f.v de uitvoering van het profiel kan dit door een parameter AKS1400_## in het opmerkingen veld van de tabel UITVOER, hier staat ## voor het “Kennziffer” opgegeven bij PROFIEL PARAMETERS :

Uitbreiding Protocol URBAN AKS1400 (3.28 P2 - 2766)

Specifieke lasblok kunnen parameteriseren voor kader met 3 profielen (deur).

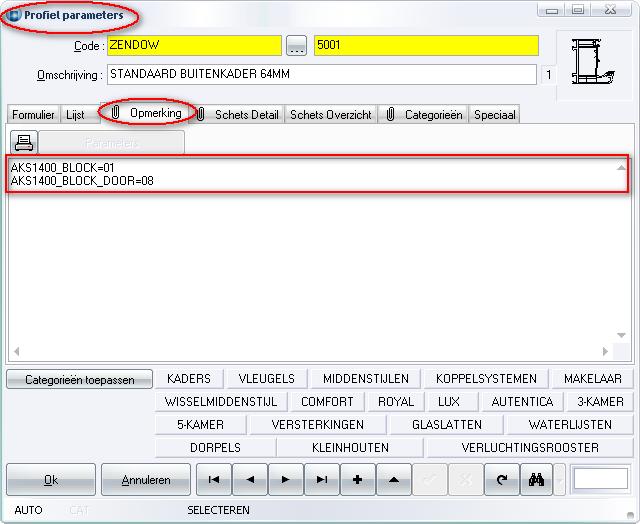

Logica om te bepalen welk “Kennziffer” (lasblok + instellingen) moet gebruikt worden voor een bepaald kader/vleugel profiel  dient men op te geven d.m.v. de parameters :

 AKS1400_BLOCK  voor een raam kader (4 profielen)
 AKS1400_BLOCK_DOOR voor een deur kader (3 profielen)

in het opmerkingen veld van het desbetreffend profiel in de basisgegevens tabel PROFIEL PARAMETERS :
