Type Hollinger lasmachine kiezen (TOM 2253)

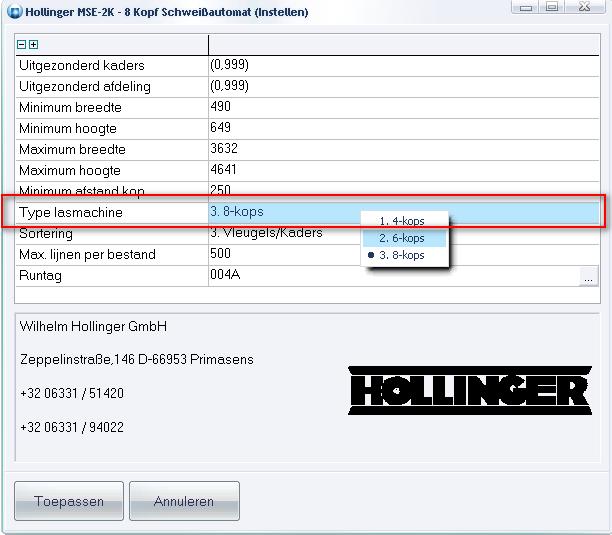

Extra parameters ‘Type machine’ voorzien welke toelaat om te kiezen hoeveel koppen de lasmachine heeft (standaard 8-kops = MSE2K formaat) :
-
4-kops geen stijlen
-
6-kops max. 1 stijl (MSE1K formaat)
-
8-kops max. 2 stijlen (MSE2K formaat)
Barcode samenstellen
Extra parameters voorzien om de barcode zelf te kunnen samenstellen d.m.v. een script, volgende parameters zijn beschikbaar om als gebruiker zelf de barcode samen te stellen:
FRAMECNT (volgnummer kader)
PROJECT (project code)
ASSEMBLY (groep code)
FRAMPART (kaderdeel code)
FRAMEOPEN (kaderopening code)
VENTPART (vleugeldeel code)
VENTOPEN (vleugelopening code)
BATCHCNT1 (nummer constructief profiel 1, standaard links)
BATCHCNT2 (nummer constructief profiel 2, standaard rechts)
BATCHCNT3 (nummer constructief profiel 3, standaard onder)
BATCHCNT4 (nummer constructief profiel 4, standaard boven)
PIECECNT1 (globaal nummer profiel 1, standaard links)
PIECECNT2 (globaal nummer profiel 2, standaard rechts)
PIECECNT3 (globaal nummer profiel 3, standaard onder)
PIECECNT4 (globaal nummer profiel 4, standaard boven)
BARCODE (barcode resultaat)
_RUNTAG (hexadecimale runtag)
_RUNTAGD (decimale runtag)
De ‘Creëren barcode’ op ‘Neen’ staat wordt volgende barcode standaard gegenereerd :
eerste 4 karakters project nummer
karakters 5 tot 6 groep nummer
karakter 7 kaderdeel nummer
karakters 8 tot 9 kaderopening nummer
karakter 10 vleugeldeel nummer
Indien ‘Creëren barcode’ op ‘Ja’ staat maar er is geen script opgegeven, dan wordt volgende barcode gegenereerd :
eerste 6 karakters runtag hexadecimaal
cijfers 7 tot 10 kader nummer

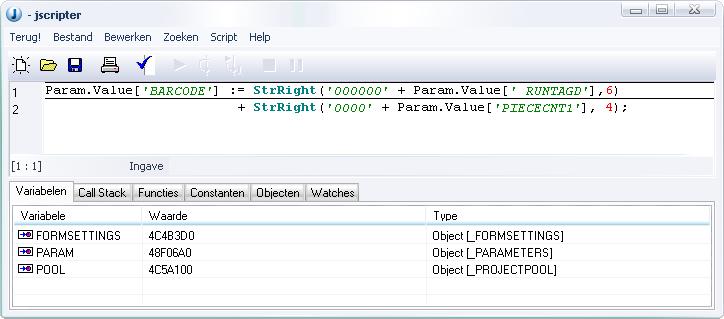

Indien ‘Creëren barcode’ op ‘Ja’ staat en er is wel een script opgegeven, dan wordt de barcode volgens de script logica gegenereerd. Een voorbeeld script om dit te verwezenlijken ziet er als volgt uit:
Zie ook: Lengte barcode instelbaar (#2447)
Formaat profiel nummers
Standaard wordt het profielnummer samengesteld d.m.v. 4 cijfers beginnende vanaf karakter positie 3 in de product code van het desbetreffende profiel. Dit gedrag kan aangepast worden d.m.v. een script in het ‘Programma code’ veld op te geven. Er is een PIECE object beschikbaar welk de eigenschappen beschrijft van een specifieke kader:
PIECE.WIDTH (breedte kader)
PIECE.HEIGHT (hoogte kader)
PIECE.WEIGHT (gewicht kader)
PIECE.ROTATED (kader geroteerd)
PIECE.SWAPPED (kader omgekeerd)
PIECE.CARRIER (kar nummer)
PIECE.CABIN (vak nummer)
PIECE.CODE (kader code)
PIECE.SYSTEM (kader reeks)
PIECE.PROFILE (kader profiel)
PIECE.PRODUCT (kader product code)
PIECE.COLOUR (kader uitvoering)
PIECE.GASKET (met dichting ?)
PIECE.HFL (contralas verbinding ?)
PIECE.DEPNO (afdeling)
PIECE.SEQNO (volgnummer)
PIECE.ISFRAME (kader)
PIECE.ISVENT (vleugel)
PIECE.ISDIVIDED (bevat stijlen/regels)

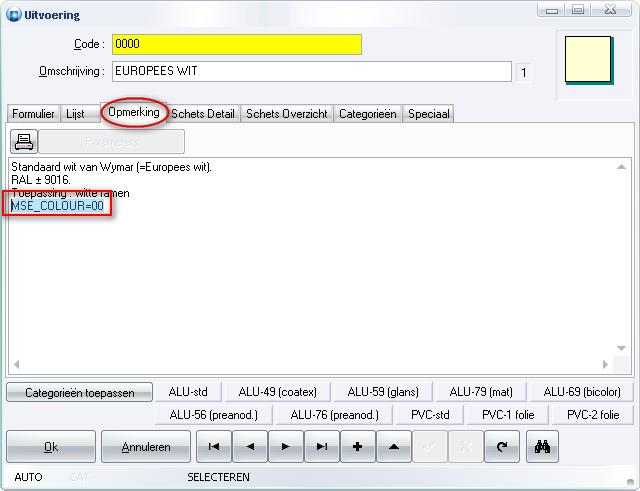

De logica om het programma nummer te bepalen d.m.v. profiel code, profiel uitvoering, profiel verbinding, kader positie,… kan dan in het script uitgewerkt worden. De vertaalslag van kleuren in JoPPS naar uitvoering informatie voor de lasmachine gebeurd in de ‘Opmerking’ tab van de UITVOERING tabel d.m.v. de parameter MSE_COLOUR:
00 = weiß
01 = innen foliert
02 = aussen foliert
03 = beidseitig foliert
04 = acryl color (innen weiß)
05 = weiß ohne Dichtung
06 = innen foliert ohne Dichtung
07 = aussen foliert ohne Dichtung
08 = beidseitig foliert ohne Dichtung
09 = acryl color ohne Dichtung (innen weiß)

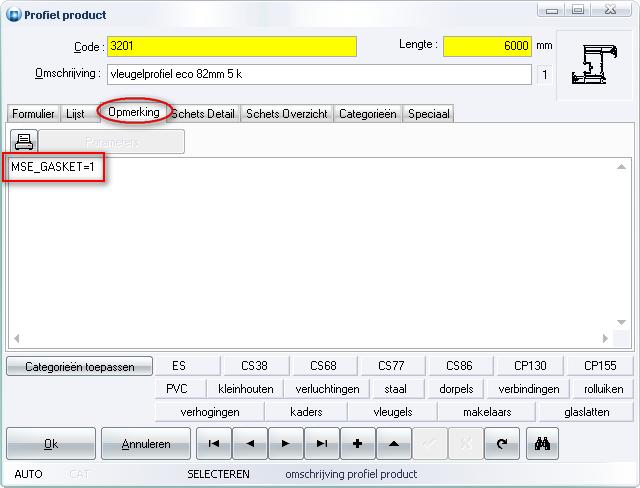

De vertaalslag van dichtingen wordt gedefinieerd in de tab ‘Opmerking’ van de PROFIEL PRODUCT tabel d.m.v. de parameter MSE_GASKET :
Indien geen dichting aanwezig dient deze parameter niet gedfinieerd te worden.

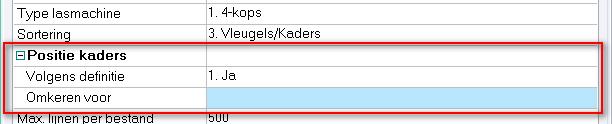

Normaal worden de kaders behandeld zoals ze in JoPPS zijn ingegeven, t.t.z. in het zicht zoals ze zijn gedefinieerd. Dit gedrag kan algemeen gewijzigd worden door de instelling ‘Positie kaders – Volgens definitie’ op ‘Neen’ te zetten.
Uitzonderingen op de algemene regel kunnen gedefinieerd worden door een lijst van profiel product codes op te geven bij ‘Positie kaders – Omkeren voor’ :

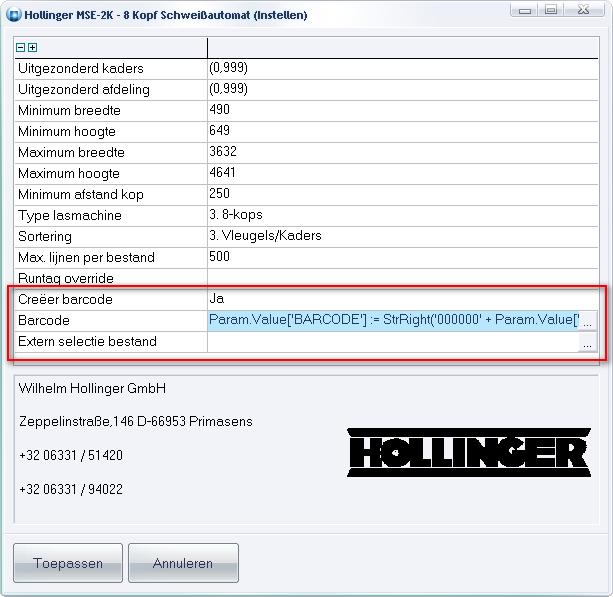

Verder werd ook de mogelijkheid voorzien om een extern selectiebestand op te geven.
Filteren van de profielen ( 2.82 P1) (mse2k.dll)

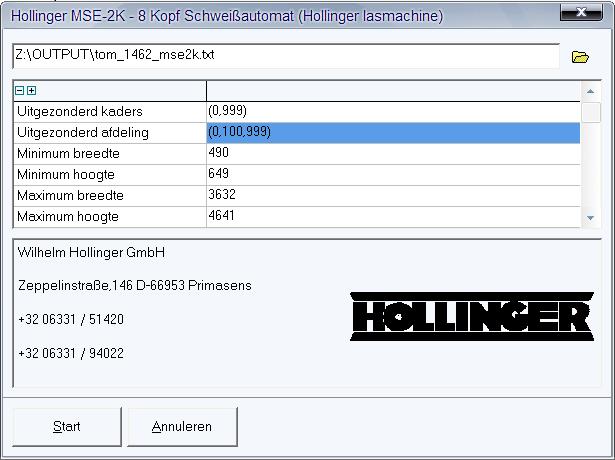

Mogelijkheid om te filteren op de extra profielen die op de HOLLINGER lasmachine dienen gelast naast de profielen van de kader zelf. Naast de parameter ‘Uitgezonderd kaders’ welke toelaat om kaders met een specifieke afdeling toch niet naar de lasmachine te sturen, is er nu ook een extra parameter ‘Uitgezonderd afdeling’ voorzien welke toelaat om bepaalde stijlen d.m.v. hun afdeling toch niet naar de lasmachine te sturen (bv. verluchtingen en plinten).
Sortering van de kaders (2.82)
Voortaan is het mogelijk om de sortering van de kaders op de HOLLINGER lasmachine zelf in te stellen.

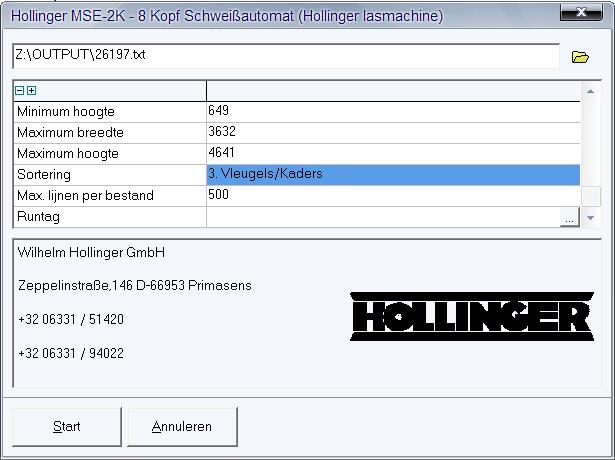

Daarvoor werd de extra parameter ‘Sortering’ voorzien die toelaat om kaders in een bepaalde volgorde aan te bieden:
- Normaal volgorde zoals in project (kader samen met vleugel(s))
- Kaders/Vleugels eerst kaders dan pas vleugels
- Vleugels/Kaders eerst vleugels dan pas kaders
Minimum afstand schroefkop ( 3.11)

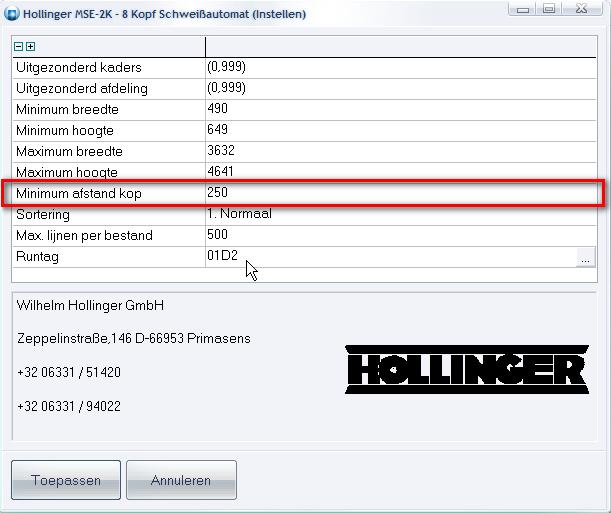

Rekening houden met de minimum afstand nodig tussen de schroefkop en kader om te beslissen welke stijlen waar kunnen gemonteerd worden op de machine. Er is een extra instelling voorzien in de setup dialoog van de HOLLINGER lasmachine om aan te geven welke de minimum afstand is die nodig is om een T-stijl nog te kunnen schroeven op de machine:
Toegepaste logica :
- indien een T-stijl zich op minder dan de opgegeven afstand van de kader rand bevindt zal de informatie niet doorgestuurd worden naar de machine
- in functie van de positie van de T-stijl t.o.v. de zijkant van de kader de kop selecteren die het kortst bij die zijkant zit indien deze nog vrij is
Momenteel worden alle rechthoekige kaders aangeboden aan de sturing ook effectief behandeld en doorgestuurd naar de lasmachine. Sommige kaders mogen niet aangeboden worden omdat ze niet worden gelast op de machine, bijvoorbeeld wisselkaders.
Kader volgnummers barcode (3.23 P5 - 2461)
Extra volgnummers voor kaders op de HOLLINGER lasmachine’s en URBAN hoekenpoets. Voortaan zijn de volgde volgnummers voor kaders/vleugels eveneens beschikbaar om de barcode samen te stellen via scripting :
- FRAMEID raam nummer in batch
- VENTID vleugel nummer in raam
en dit voor de volgende machines:
- Hollinger MSE 4-6-8 Kopf Schweißautomat MSE2k.DLL
- Hollinger MSE Schweißautomat mit Bohraggregat MSE.DLL
- Urban Verputzmachine SV815.DLL

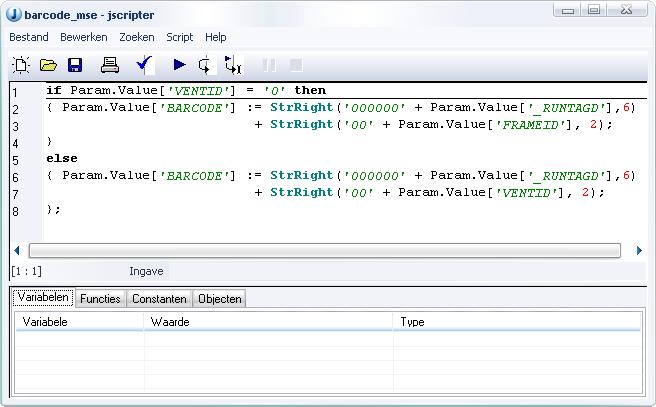

Een voorbeeld script vind onderstaande screenshot:
Beïnvloed MSE.DLL, MSE2K.DLL, SV815.DLL
