Het is mogelijk om in de gevel links, rechts, boven of onder een ander profiel te definiëren dan een drager of een dwarsprofiel, teneinde de gevel te kunnen koppelen met bijvoorbeeld een andere gevel. Dit geldt zowel voor de basisprofielen als voor de bijhorende extra profielen (lagen 1, 2 en 3).

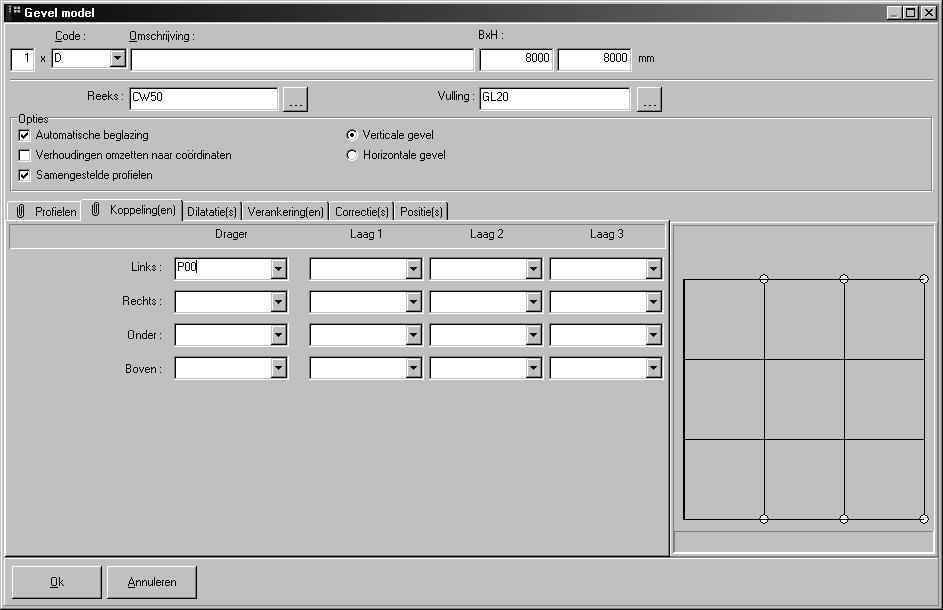

De tab ‘Koppeling(en) werd hiervoor toegevoegd in de gevelwizard:

Vul in het overeenkomstige veld de code in van het ‘andere’ profiel / de ‘andere’ profielen, afwijkend van de standaard drager / extra profielen zoals ze gedefinieerd zijn voor de gevel in de tab ‘Profielen’.
Voorbeeld: fictief profiel P00 voor de linkse drager maakt dat de uiterst linkse standaard drager van de gevel vervangen wordt door P00. Deze ‘andere’ profielen (afwijkend van de standaard) wordt in het vet uitgetekend op de schets.
U kan ook andere profielen definiëren voor laag 1, laag 2 en laag 3. Laat u deze velden leeg (zoals in ons voorbeeld) dan betekent dit dat de standaard drager + standaard profielen van laag 1, 2 en 3 vervangen worden door het fictieve profiel P00, zonder bijhorende extra profielen.

Noteer: voor de ‘andere’ profielen die gedefinieerd zijn onder deze tab ‘Koppeling(en) kan u ook bijhorend dilatatie- en verankeringsbeslag definiëren in de tabs ‘Dilataties’ en ‘Verankeringen’
