Editor Vleugels Soorten


Vleugeltype instellen in Editor

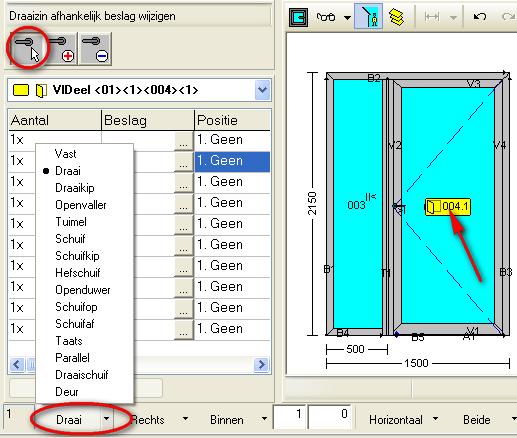

Het type vleugel kan via de editor ingsteld worden via:

  • Klik op de knop "Draaizin afhankelijk beslag wijzigen".
  • Klik in de tekening op het desbetreffende vleugeldeel.
    • Hint: Dit gaat gemakkelijker als men eerst de selectiehints zichtbaar maakt.
    • Voorbeeld: "VlDeel <01>"
  • De huidige soort van deze vleugel wordt dan zichtbaar onderaan links.

Speciale gevallen:

  • Draaischuif: De functionaliteit van het beslag volgt deze van de vkeugelsoort "Draai".
    De visualisatie werd eveneens aangepast zodat er een specifiek symbool is voor dit nieuwe vleugeltype (combinatie van een standaard draaivleugel met een standaard schuifvleugel)
    Karakteristieken:
    • Schuift eerst een beetje open over een beperkte afstand.
    • Daarne draait die verder open
  • Deur: (Vanaf Jopps 3.10)
    De functionaliteit van het beslag volgt deze van het vleugeltype ‘Draai’, maar kan afzonderlijk geinterpreteerd worden.
    In scripting is er een extra constante ‘VENTKIND_DOOR’ voorzien om het type vleugeldeel te testen (VENTPART.KIND).
