Doorsnede bewerken via de SLE
De SLE (doorsnede layout Editor) laat toe de gegenereerde doorsnede(s) te bewerken en af te drukken, waarbij u zelf de layout / positionering van de snedes bepaalt. Bovendien kan u het resultaat exporteren naar DXF. Doe als volgt:

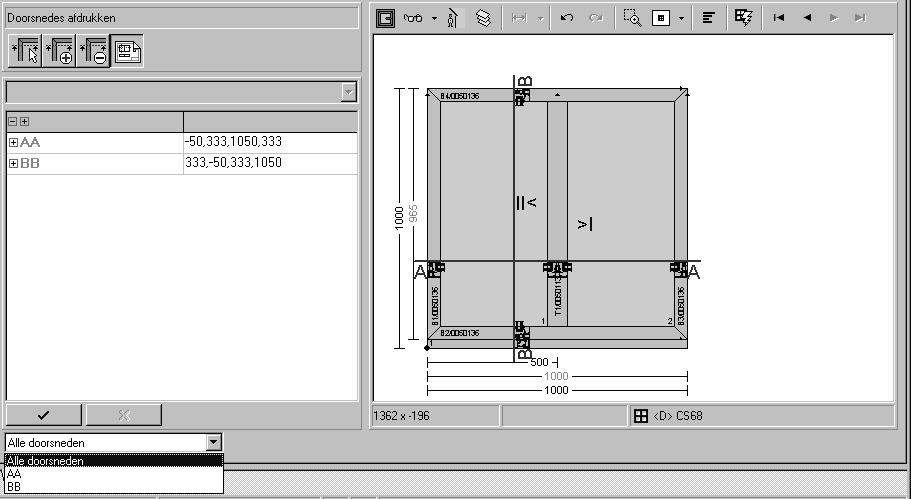

- Klik in de Editor de functie ‘Doorsnede afdrukken’
- Kies onderaan in de box welke snedes op papier moeten geplaatst worden:
- Alle doorsnedes: het aanzicht + alle gedefinieerde snedes
- AA: het aanzicht + enkel snede AA, enz.

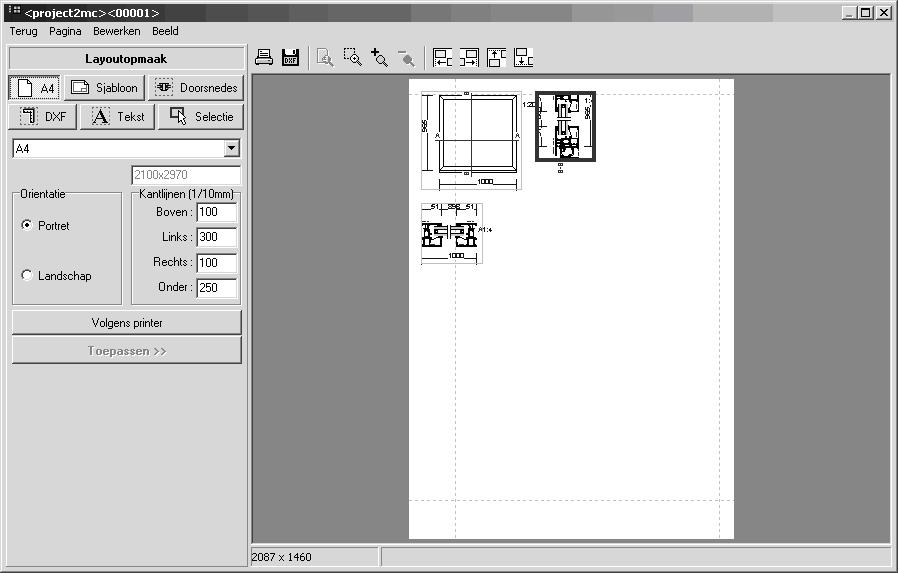

- Bevestig via de vink, de SLE wordt opgestart en het aanzicht en de snede(s) in kwestie worden op het papier geplaatst, de geselecteerde snede is rood omkaderd:
De SLE houdt hierbij rekening met de standaard instellingen (bestelcodes tonen / verbergen, bemating tonen / verbergen, schaal, papierformaat,...) zoals bepaald in Bewerken.Instellingen.Resultaten.Doorsnede parmeters. Deze standaard instellingen kunnen gewijzigd worden in de SLE zelf indien u dit wenst. Wijzigingen aan instellingen die u enkel kan doen in de SLE zelf (kantlijnen, tekst,...) worden onthouden en blijven dus bewaard wanneer u de SLE opnieuw opstart.

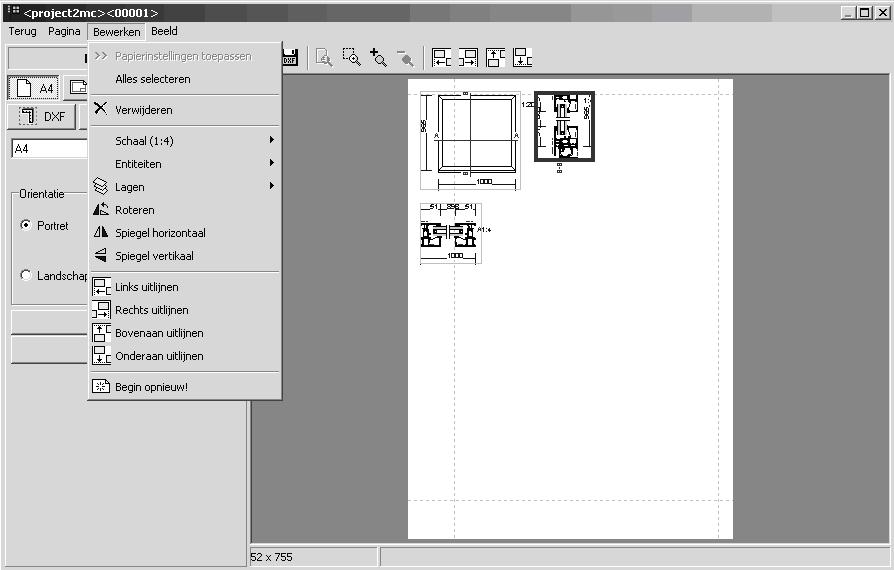

U kan de gegeneerde snedes bewerken via de overeenkomstige optie onder het hoofdmenu ‘Bewerken’:

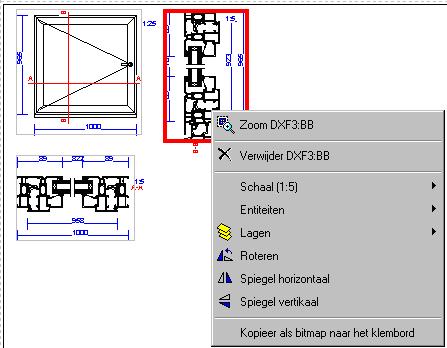

Noteer: U kan deze opties ook selecteren via klik met de rechtermuistoets op het object (aanzicht, snede) in kwestie:
Elke optie is verder afzonderlijk beschreven.
Zoomen op snedes
Klik de optie ‘Zoom’ om het geselecteerde item zo groot mogelijk te tonen zodat u het in detail kan bekijken. Om terug te gaan naar de ‘normale grootte’ klikt u opnieuw de rechtermuistoets in de snede en kiest u de aangepaste optie ‘Volledige pagina’.
Noteer: de zoomoptie zit ook onder het hoofdmenu ‘Beeld’.
Snedes verwijderen
Klik de optie ‘Verwijderen’ om het geselecteerde item van het papier te verwijderen

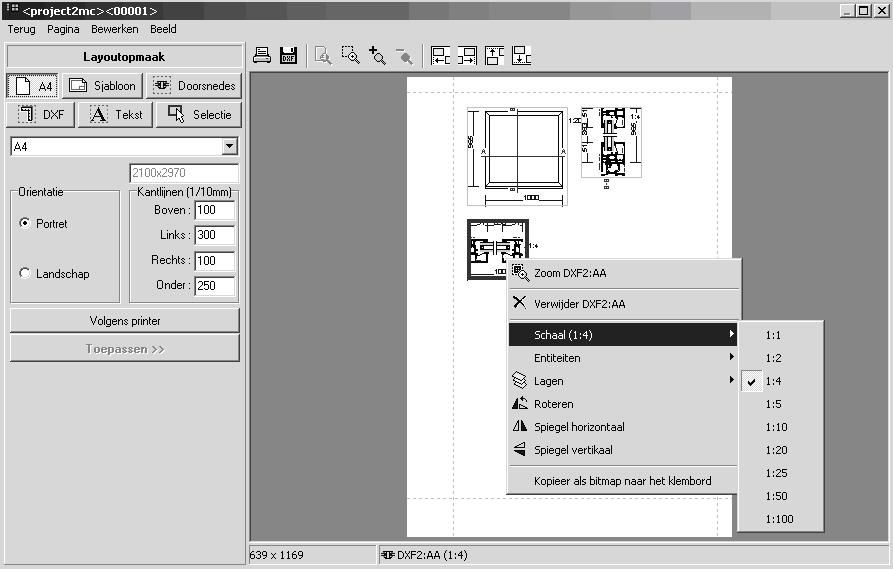

De schaal van het aanzicht en/of de snedes wijzigen
De gebruikte schaal is die zoals standaard bepaald in bewerken.Instellingen.Resultaten. Doorsnede parmeters.
U kan deze standaard schaal wijzigen als volgt:
- Klik de rechtermuistoets op het object (aanzicht, snede) waarvan u de schaal wil wijzigen of klik het object in kwestie en selecteer onder het hoofdmenu ‘Bewerken’ de optie ‘Schaal’ (de huidige schaal staat tussen haakjes vermeld)
- Klik de gewenste schaal, de schaal wordt aangepast en de nieuwe schaal is tussen haakjes vermeld. Verplaats eventueel de snede indien gewenst.
|
Opmerking: indien de gewenste schaal niet voorkomt in het keuzelijstje, dan kan u ze vrij definiëren onder de tab ‘Selectie’
In Bewerken.Instellingen.Resultaten.Doorsnede parameters kan u via het veld ‘Schaalaanduiding’ zelf bepalen of de gebruikte schaal al dan niet getoond wordt bij de snedes / bij het aanzicht.
|

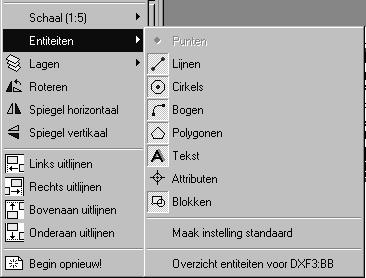

Entiteiten aanzetten / uitzetten
Om de entiteiten waaruit de geselecteerde DXF is opgebouwd aan- of uit te zetten:
- De optie ‘Maak instelling standaard’ neemt de huidige instelling als standaard voor de volgende keer.

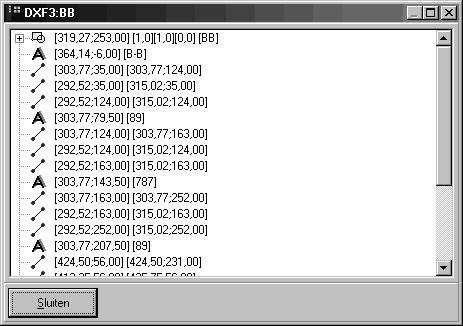

- Via de optie ‘Overzicht entiteiten voor..’ krijgt u een overzichtslijst van alle entiteiten in de geselecteerde DXF (zoals in DXF viewer):

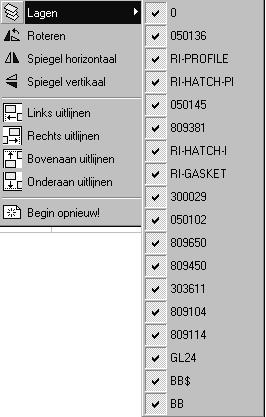

Lagen tonen / verbergen
Om voor de geselecteerde DXF de verschillende lagen te tonen / te verbergen:
Snedes roteren

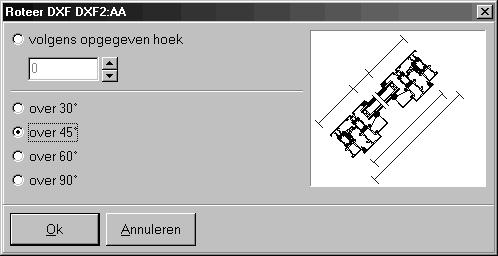

Om de geselecteerde DXF te roteren over een te definiëren hoek. Bij het aanklikken van deze optie krijgt u volgende dialoog:
- Bepaal de hoek. Indien u kiest voor de optie ‘volgens opgegeven hoek’ definieert u de gewenste hoek in het betreffende veld, u kan deze opgegeven hoek groter of kleiner maken via de overeenkomstige pijltjes. Op de schets ziet u onmiddellijk het ‘geroteerde’ resultaat.
- Klik Ok om te bevestigen.
Horizontaal spiegelen
Om de geselecteerde DXF te spiegelen langs de Y-as.
Verticaal spiegelen
Om de geselecteerde DXF te spiegelen langs de X-as.
Kopiëren als bitmap naar het klembord
Om de geselecteerde DXF als bitmap naar het klembord te kopiëren en eventueel in te voegen in een tekenpakket of een tekstverwerker.
