Wisselen breedte en hoogte pennenbank COLOMBO (versie 2.83 P1)

Voor sommige profielen, bijvoorbeeld schuifraam kader, moeten breedte en hoogte omgewisseld worden voor de COLOMBO pennenbank, omdat het profiel gedraaid opgelegd wordt. Extra parameters voorzien in dialoog om de velden te specifiëren in tab ‘Geometrie – Extra parameters’ van PROFIEL PARAMETERS in de basisgegevens om:

• de breedte van het profiel op te geven (indien profiel gedraaid)
• de diepte van het profiel op te geven (indien profiel gedraaid)

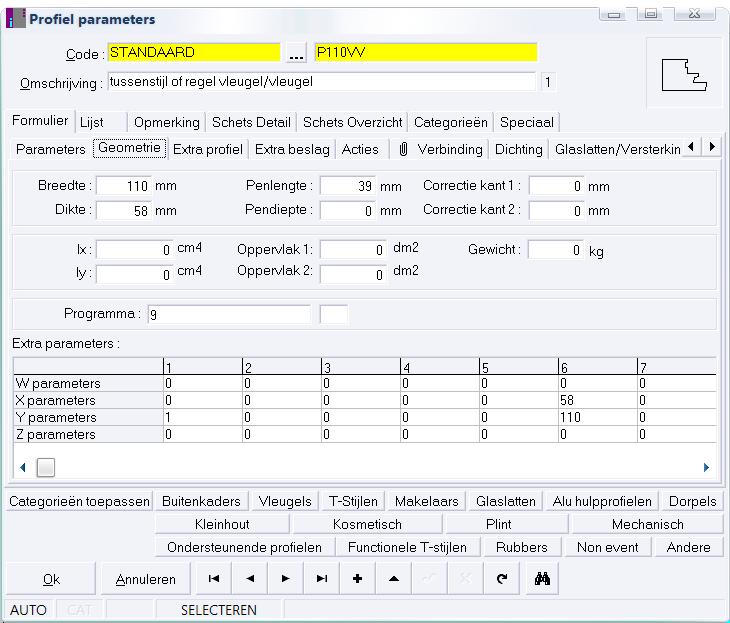

In onderstaand voorbeeld zie je dat voor het profiel ‘P110VV’ de breedte en hoogte omgewisseld zijn omdat het profiel gedraaid op de machine moet gelegd worden:

In parameters X6 (welke gebruikt wordt voor de breedte van het profiel te specifiëren) wordt dan de eigenlijke dikte van het profiel opgegeven en omgekeerd in parameter Y6 (welke gebruikt wordt voor de dikte van het profiel te specifiëren) wordt dan de eigenlijke breedte van het profiel opgegeven. De parameters X6 en Y6 zijn de standaard velden maar kunnen eventueel gewijzigd worden (zie screenshot machine dialoog zelf).
