Sturing WEINIG Conturex bewerkingscenter (2.83 P3)

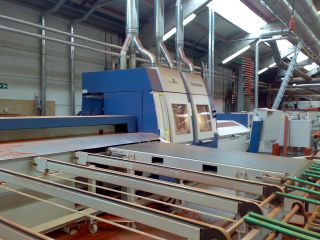

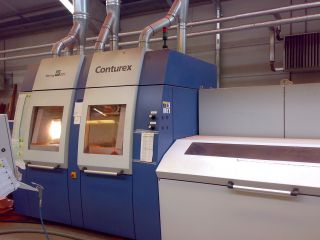

Nieuw formaat voor sturen houtbewerkingsmachine WEINIG Conturex.

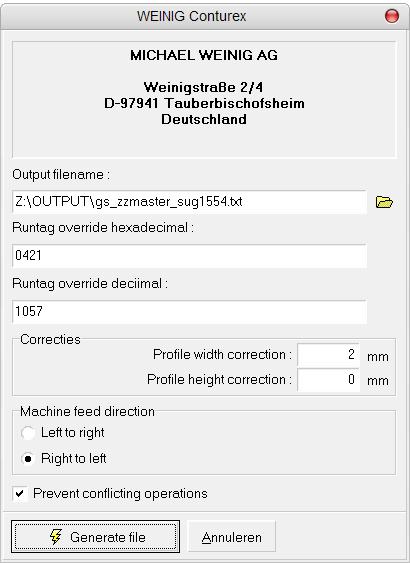

De dialoog van de WEINIG Conturex sturing heeft naast de standaard input parameters, zoals:

- bestandsnaam voor te genereren formaat
- runtag override (decimaal/hexadecimaal)
- machine invoer richting
- controle conflicterende bewerkingen

Extra parameters voor correctie van de hout afmetingen:

- extra correctie breedte profiel (default = 2mm)
- extra correctie hoogte profiel (default = 0mm)

Deze default waarde van deze parameters kan ingesteld worden in de desbetreffende machine sectie [CONTUREX] in het JOPPSS.INI bestand:

machProfWidthCor=...
machProfHeightCor=...


Mcman

De bewerkingen in MCMAN worden gedefinieerd aan de hand van een aantal methodes en/of parameters.

De beschikbare methodes zijn:

Tool.Define(sOperation, iSide) bewerkings type en zijde
Tool.Apply() toepassen parameters

Tool.Perform(sOperation, iSide) bewerkings type en zijde en toepassen parameters

De algemene beschikbare parameters zijn:

Tool.State type bewerking (LP, EP, LCNC, ECNC)
Tool.Side zijde bewerking (1, 2)
Tool.Name code bewerking (string)
Tool.Comment (*) commentaar lijn

De beschikbare parameters voor langsbewerkingen zijn:

Tool.RebateWidth1 (*) breedte 1 (mm)
Tool.RebateHeight1 (*) hoogte 1 (mm)
Tool.GrooveWidth1 (*) groefbreedte 1 (mm)
Tool.RebateWidth2 (*) breedte 2 (mm)
Tool.RebateHeight2 (*) hoogte 2 (mm)
Tool.GrooveWidth2 (*) groefbreedte 2 (mm)
Tool.Radius (*) straal boog (mm)
Tool.Xo (*) x-coordinaat middelpunt boog (mm)
Tool.Yo (*) y-coordinaat middelpunt boog (mm)

De beschikbare parameters voor eindbewerkingen zijn:

Tool.Xb (*) x-coordinaat begin (mm)
Tool.Yb (*) y-coordinaat begin (mm)
Tool.Xe (*) x-coordinaat einde (mm)
Tool.Ye (*) y-coordinaat einde (mm)
Tool.Depth (*) zaagdiepte (mm)
Tool.Angle (*) hoek (°)
Tool.Offset (*) aanslagmaat (mm)

De beschikbare parameters voor CNC bewerkingen zijn:

Tool.CNC CNC programma code (nummer)
Tool.X x-coordinaat (lengte)
Tool.Y y-coordinaat (hoogte)
Tool.Z z-coordinaat (diepte)
Tool.XData (*) x variabele
Tool.YData (*) y variabele
Tool.ZData (*) z variabele
Tool.Count aantal identieke bewerkingen
Tool.C (*) bewerkingshoek C-as (Z)
Tool.B (*) bewerkingshoek B-as (Y)
Tool.A (*) bewerkingshoek A-as (X)

Verder kan men in MCMAN eveneens nog een aantal extra parameters opvragen:

Param.WORKOFFSET bewerkingspositie
Param.PRODUCT product code
Param.SYSTEM reeks code
Param.PROFILE profiel code
Param.VARIETY uitvoering code
Param.SUPPLIER leverancier code
Param.PROGCODE programma code
Param.WIDTH0 profiel breedte
Param.WIDTH1 profiel breedte (gewijzigd) Param.WIDTH2 profiel breedte (brutto)
Param.THICKNESS0 profiel dikte
Param.THICKNESS1 profiel dikte (gewijzigd)
Param.THICKNESS2 profiel dikte (brutto)
Param.OFFSET profiel offset
Param.OFFSET1 profiel offset kant 1
Param.OFFSET2 profiel offset kant 2
Param.REBATE profiel glasslag
Param.REBATE1 profiel glasslag kant 1
Param.REBATE2 profiel glasslag kant 2
Param.MARGIN profiel speling
Param.MARGIN1 profiel speling kant 1
Param.MATGIN2 profiel speling kant 2
Param.W1 -> W10 profiel W parameters
Param.X1 -> X10 profiel X parameters
Param.Y1 -> Y10 profiel Y parameters
Param.Z1 -> Z10 profiel Z parameters
Param.LABS abs. lengte
Param.CABS1 correctie abs. lengte kant 1
Param.CABS2 correctie abs. lengte kant 2
Param.LMAX max. lengte
Param.CMAX1 correctie max. lengte kant 1
Param.CMAX2 correctie max. lengte kant 2
Param.LMIN min. lengte
Param.CMIN1 correctie min. lengte kant 1
Param.CMIN2 correctie min. lengte kant 2
Param.LPNT punt lengte
Param.LPEN pen lengte profiel
Param.LEXT pen diepte profiel
Param.LC overmeten lengte
Param.ANGLEB beginhoek
Param.ANGLEE eindhoek
Param.CORRECTB begincorrectie
Param.CORRECTE eindcorrectie
Param.LC1 lengte kant 1
Param.ANGLEB1 beginhoek kant 1
Param.ANGLEE1 eindhoek kant 1
Param.CORRECTB1 begincorrectie kant 1
Param.CORRECTE1 eindcorrectie kant 1
Param.SIZEB1 beginmaat kant 1
Param.SIZEE1 eindmaat kant 1
Param.LC2 lengte kant 2
Param.ANGLEB2 beginhoek kant 2
Param.ANGLEE2 eindhoek kant 2
Param.CORRECTB2 begincorrectie kant 2
Param.CORRECTE2 eindcorrectie kant 2
Param.SIZEB2 beginmaat kant 2
Param.SIZEE2 eindmaat kant 2
Param.A -> H bewerkingsparameters A t.e.m. Z (getallen)
Param.S bewerkingsparameter S (string max. 255)



Opmerkingen

Parameters gevolgd door (*) zijn optioneel, indien niet opgegeven wordt de parameter ook niet gegenereerd in het formaat!

De Tool.Comment parameter heeft de mogelijkheid om meerdere lijnen te genereren d.m.v. de lijninformatie te scheiden met de Crlf constante:

Tool.Comment := “Remark1”+crlf+”Remark2”;

Dit geeft volgend resultaat in het output bestand:

[LP]
; Remark1
; Remark 2
LPROF1=CODE
...
