Geef eventueel een Beschrijving op, dit is vrije keuze. Zoöok kan je een specifiek Uitvoerpad opgeven dat zal gebruikt worden om de aangemaakte machinebestanden in op te slaan (kan een directory op een server zijn). Bevestig uw instellingen en sluit de JoPPS Administrator. Uw machine is nu geactiveerd in Jopps en zal beschikbaar zijn indien u over de juiste licentie beschikt.

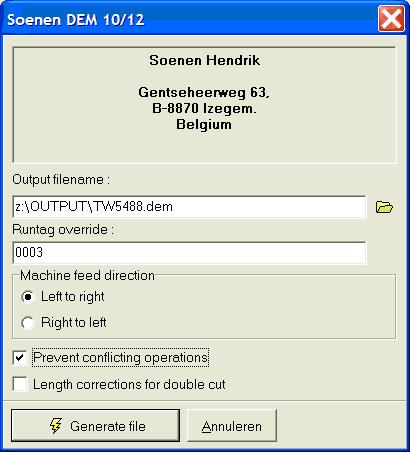

• Output filename: Bestandsnaam en uitvoerpad van het te genegeren bestand. Het uitvoerpad kan ingesteld worden via de Jopps Administrator (zie Activatie), de bestandsnaam is afhankelijk van de naam van het project
• Runtag override: Telkens wanneer er in Jopps gerekend wordt zal er een interne teller (runtag) verhoogd worden. Deze runtag wordt vaak gebruikt als unieke referentie en als dusdanig opgenomen in barcodes. Wanneer de barcode reeds afgedrukt werd en op de gezaagde profielen werd aangebracht, en er een nieuw machinebestand moet aangemaakt worden dan zal het noodzakelijk zijn om de runtag te gebruiken die op de barcode voorkomt. In dit geval is het mogelijk om de actuele runtag te overschrijven.
  De runtag heeft een hexadecimale waarde (0000-FFFF)
• Machine feed direction: Deze parameter geeft aan hoe de profielen aan de machine worden aangevoerd en is bepalend voor het correct positioneren van de bewerkingen. In het geval dat de aanvoertafel links staat (met het gezicht naar de machine) zal de feed direction Right to left zijn (rechterkant van profiel gaat eerst in machine). Deze parameter komt overeen met de waarde FeedDirection in jopps.ini (0=left to right; 1=right to left)
• Prevent conflicting operations: Wanneer deze parameter gezet wordt (aangevinkt) dan zal de sturing conflicterende bewerkingen uitfilteren afhankelijk van de prioriteit en bewerkingszone die in MCMAN bij de verschillende routines werd gezet. Deze parameter komt overeen met de waarde Corrections in Jopps.ini (0=uit;1=aangevinkt).
• Length corrections for double cut: Wanneer deze parameter gezet wordt (aangevinkt) dan zal de sturing steeds de lengte correctie toepassen voor alle profielen die dubbel verzaagd worden (V-snede). In het geval dat de parameter niet aangevinkt staat kan er per profiel worden opgegeven of er een lengte correctieg t.g.v. dubbel verzagen moet toegepast worden of niet (zie ook verder bij MCMAN). Deze parameter komt overeen met de waarde LengthCorrection in jopps.ini (0=uit;1=aangevinkt).


• FileExtension: Alternatieve extensie voor het machinebestand. Standaard extensie is dem.
• FileDelimiter: Scheidingsteken dat gebruikt moet worden tussen de verschillende velden.
• DumpTo: Bestandsnaam voor het aanmaken van een logbestand telkens wanneer er een machinebestand aangemaakt wordt.
• ParamCnt: Indien er extra parameters gezet worden geeft deze parameter aan hoeveel extra parameters er moeten ingelezen worden (zie ook volgende).
• Param_x: Extra parameter waarbij x het nummer van de parameter in de lijst voorsteld (1...). De waarde van de parameter bestaat uit 2 delen gescheiden door een komma, warbij het eerste deel de naam van de parameter voorsteld en het tweede deel de waarde van de parameter. Hieronder volgt een voorbeeld ter verduidelijking:

ParamCnt=3
Param_1=LengteOntwatersleuf,30
Param_2=BreedteOntwatersleuf,8
Param_3=EindeInfrezen,True

• Supplier: Override van de supplier zoals opgegeven in Jopps. De supplier komt in het machinebestand voor de code van het profiel en moet zo ook op de machine zelf gekend zijn.
  Opmerking: DC wordt automatisch gewijzigd naar DP. Voor andere codes wordt alleen het eerste karakter weerhouden (Bv. ABC wordt A).
• SwapLR: Wisselt het symbool voor links en rechts om.:
• SymbolL, SymbolR, SymbolU, SymbolD, SymbolH, SymbolV, SymbolS: Alternatieve voorstelling van de symbolen (L=links; R=rechts; U=boven; D=onder; H=horizontaal; V=vertikaal; S=schuin).
• ELayOut: Etiketlayout.



MCMAN

Tool	Omschrijving	Macro parameter
Tool.Name	Naam van de macro	Quuvv
Tool.ParamSet	Naam van de gereedschapset	Ss
Tool.Position	Langspositie
Tool.X	- -
Tool.Y	Breedtepositie	Pddddd
Tool.Z	- -
Tool.Depth	- -
Tool.Diameter	Freesdiameter	Daaaaa
Tool.Width	Breedte	Bccccc
Tool.Height	- -
Tool.Speed	- -
Tool.Angle	- -
Tool.Length	Lengte	Lbbbbb



Daarnaast beschikt het tool object ook nog over 2 functies die beide tot doel hebben de bewerking naar het machinebestand te schrijven:

• Tool.Apply(): Gaat een machineopdracht genereren aan de hand van de kenmerken van het tool object die op dat moment gezet zijn. Dit is de meest gangbare manier van werken voor de DEM sturing.
• Tool.Perform(Nddddsddddd): Gaat een machineopdracht genereren aan de hand van de kenmerken die met de functie aanroep worden meegegeven. De volgorde van de kenmerken is als volgt bepaalt:

Piece.	Omschrijving
Piece.Bookmark	Unieke sleutel (reeks+’,’+profielcode)
Piece.Width	Breedte van het profiel
Piece.Height	Hoogte van het profiel
Piece.W1 ... W10	Geometrie parameters W1 tot en met W10
Piece.X1 ... X10	Geometrie parameters X1 tot en met X10
Piece.Y1 ... Y10	Geometrie parameters Y1 tot en met Y10
Piece.Z1 ... Z10	Geometrie parameters Z1 tot en met Z10
Piece.PieceWidth	Breedte van het profiel (idem als Width)
Piece.PieceHeight	Hoogte van het profiel (idem als Height)
Piece.PieceLength	Lengte van het profiel

Param.	Omschrijving
Param.WorkOffset	Positie waarop de bewerking moet uitgevoerd worden (langsrichting)
Param.Product	Profiel.Product code
Param.System	Profiel.Parameters reeks
Param.Profile	Profiel.Parameters code
Param.Variety	Uitvoering code
Param.Supplier	Leverancier code

• Omdraaien: Deze parameter geeft aan of het opgegeven profiel wel (TRUE) of niet (FALSE) omgedraaid (langsrichting) over de machine moet gaan. Dit kan gebeuren wanneer de machine een bepaalt profiel niet op de standaard manier kan grijpen.
• Dubbel verstek hoek: TBD
• CORRECT: Deze parameter geeft aan of er voor het opgegeven profiel wel (TRUE) of niet (FALSE) lengtecorrectie moet worden toegepast bij dubbel verstek (zie ook hiervoor). Default is deze parameter FALSE.



Etiketten

---

Zie ook:

Profiel oriëntatie DEM
