Formaat voor het aansturen van de STB MULTIFAB 3000 bewerkingsmachine voor PVC.

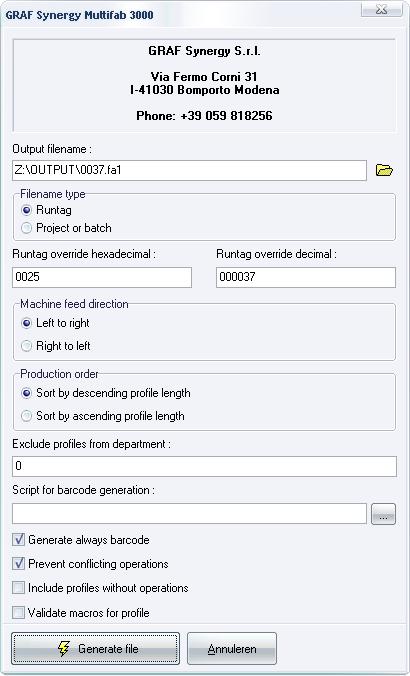

Via de setup dialoog van de GRAF sturing kan men de volgende parameters instellen en/of aanpasen:
bestandsnaam voor te genereren formaat
bestandstype (runtag of project/batch als bestandsnaam)
runtag override (hexadecimaal/decimaal)
machine invoer richting
sortering van de profielen
uitgezonderd profielen van bepaalde afdelingen
script voor barcode generatie
barcode altijd genereren
controle conflicterende bewerkingen
profielen zonder bewerkingen
controle macros geldig voor profiel
De bewerkingen in MCMAN worden gedefinieerd aan de hand van een aantal methodes en/of parameters.
De beschikbare methodes voor het TOOL object zijn :
Tool.Defined (deze methode controleert of gereedschap gedefinieerd is in TOOL.DB)
Tool.Apply() (deze methode zal de specifieke parameters toepassen)
Tool.Perform(sName,nX[,nY[,nZ[,[,sComment]]]]) (deze methode stelt de parameters in en past ze onmiddellijk toe)
(1) sName (bewerking naam)
(2) pX (X -coordinaat bewerking)
(3) pY (Y-coordinaat bewerking)
(4) pZ (Z-coordinaat bewerking)
(5) momenteel niet gebruikt
(6) sComment (optionele commentaar)
De algemene beschikbare parameters voor het TOOL object zijn :
Tool.Name (code bewerking, string)
Tool.X (X coordinaat bewerking)
Tool.Y (Y coordinaat bewerking)
Tool.Z (Z coordinaat bewerking)
Tool.Depth (diepte bewerking)
Tool.Diameter (diameter bewerking)
Tool.Width (breedte bewerking)
Tool.Height (hoogte bewerking)
Tool.Speed (snelheid bewerking)
Tool.Angle (hoek bewerking)
Tool.Side (zijde bewerking, -1 = onbekend)
Tool.Comment (commentaar bewerking)
De algemeen beschikbare parameters voor het PIECE object zijn :
Piece.Width produkt breedte
Piece.Height produkt dikte
Piece.PieceLength profiel lengte
Piece.PieceWidth profiel breedte
Piece.PieceHeight profiel dikte
Piece.W1.W10 profiel parameters W1..W10
Piece.X1..X10 profiel parameters X1..X10
Piece.Y1..Y10 profiel parameters.Y1..Y10
Piece.Z1..Z10 profiel parameters Z1..Z10
Verder kan men in MCMAN eveneens nog een aantal extra parameters opvragen :
Param.WORKOFFSET (bewerkingspositie)
Param.PRODUCT (product code)
Param.SYSTEM (reeks code)
Param.PROFILE (profiel code)
Param.VARIETY (uitvoering code)
Param.SUPPLIER (leverancier code)
Param.A (bewerkingsparameter A (getal)
Param.B (bewerkingsparameter B (getal)
Param.C (bewerkingsparameter C (getal)
Param.D (bewerkingsparameter D (getal)
Param.E (bewerkingsparameter E (getal)
Param.F (bewerkingsparameter F (getal)
Param.G (bewerkingsparameter G (getal)
Param.H (bewerkingsparameterH (getal)
Param.S (bewerkingsparameter S (string max. 255)
De gebruiker kan de barcode zelf samenstellen aan de hand van een script. Standaard wordt de barcode samengesteld uit de runtag decimaal (6 cijfers) en een uniek profielnummer (4 cijfers). Beschikbare parameters voor het samenstellen van de barcode zijn :
CUTCNT profiel nummer (globaal)
MOPCNT aantal bewerkingen
LINECNT lijn nummer in formaat (momenteel altijd 0)
BATCHREF kader nummer
BATCHCNT profiel nummer (bewerkingen)
BARCODE barcode
_RUNTAG runtag hexadecimaal
_RUNTAGD runtag decimaal
In de JOPPS.INI sectie [MULTIFAB] kunnen volgende parameters ingesteld worden :
FileDelimiter= karakter om velden te scheiden (komma)
Supplier= prefix leverancier
PosSymbols= te gebruiken positie symbolen (*,H,V,B,T,L,R)
FieldInfo1= standaard kar & vak informatie
FieldInfo2= standaard de order informatie
FieldInfo3= standaard klant informatie
FieldInfo4= standaard leeg (extra commentaar)
DumpTo= resultaat query dumpen naar bestand
ParamCnt= aantal custom parameters
Param_#= custom parameter #
