Bewerkingscenter Elumatec SBZ130


Runtag override (2.81 P5)

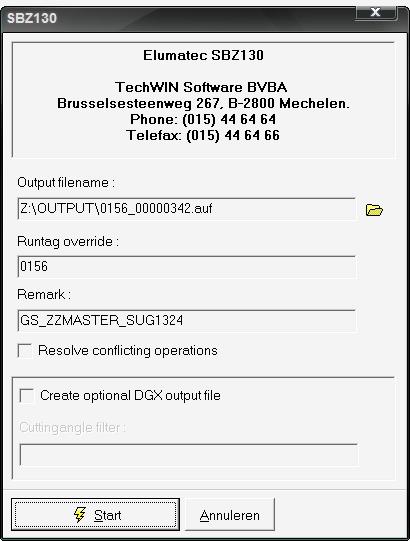

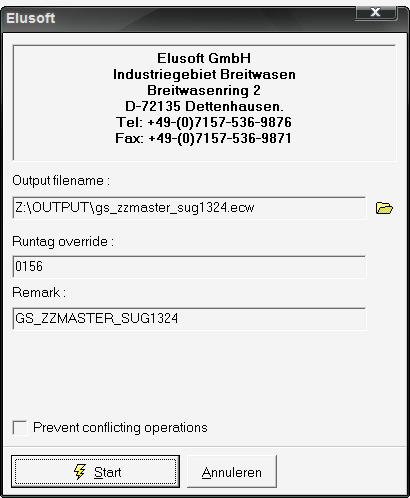

Voortaan is het mogelijk om de runtag die automatisch door JoPPS wordt gegenereerd aan te passen in de machinecenters ELUMATEC SBZ130 en ELUSOFT. In de dialoog van de machinecenter sturing is een extra veld voorzien met de runtag waarde die door JoPPS is gegenereerd, deze waarde kan door de gebruiker aangepast worden (op eigen risico).



De runtag is een hexadecimale waarde van 4 karakters!

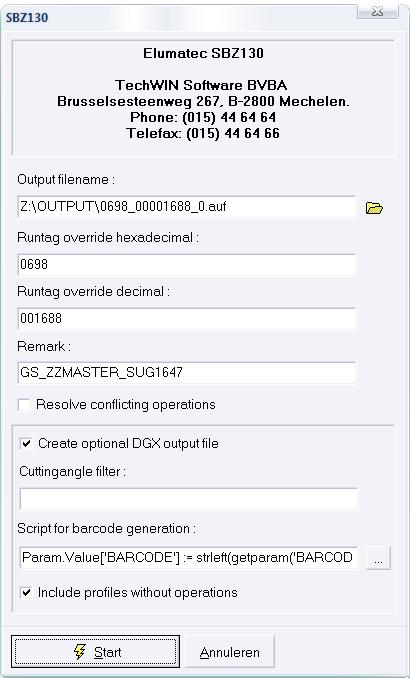

Aanpassingen SBZ130 – DG244 (2.83 P2)

Het machinecenter ELUMATEC SBZ130 heeft eveneens de mogelijkheid om het formaat voor de zaagmachine ELUMATEC DG244 te genereren. Hierin is de barcode momenteel hard gecodeerd. De mogelijkheid voorzien om deze barcode d.m.v. een script te kunnen definiëren zoals dit reeds kan in de standalone DG244 zaagsturing.



  • Remark veld heeft als default waarde de projectnaam.
  • Mogelijkheid opmeten te bewerken stuk
  • Foutmelding “Profile <…><…> not defined!” wordt onderdrukt voor profielen zonder bewerkingen.
  • Sturing bezit zowel de mogelijkheid om de parameters in te stellen (setup mode) als om het formaat te genereren (execute mode).

Om standaard waarden (defaults) te kunnen instellen voor parameters interne zaagsturing DG244, werden extra parameters voorzien in het JOPPS.INI bestnadd sectie [SBZ130] , deze kunnen in de dialoog zelf nog aangepast worden door de gebruiker:

[SBZ130]
...
DGX = formaat DGX genereren
   0 = neen (standaard)
   1 = ja
DGXFilter =  filter aanpassen zaaghoeken (leeg = default gedrag)
DGXScript =  script voor barcode generatie (leeg = default barcode)
DGXSawInfo = profielen op te nemen in DGX zaagbestand
   0 = alleen profielen met bewerkingen (standaard)
   1 = ook profielen zonder bewerkingen
Corrections = conflicterende bewerkingen vermijden
   0 = neen (standaard)
   1 = ja

De gebruiker kan de default runtag overschrijven indien noodzakelijk. Men kan nu ook zelf een barcode samen te stellen d.m.v. een script (indien geen script opgegeven zal de default barcode gegenereerd worden)

Parameters die momenteel kunnen gebruikt worden in de script zijn:

BARCNT (volgnummer profielbaren)
WORKCNT (volgnummer bewerkingen)
CUTCNT (profiel nummer - globaal)
MOPCNT (profiel bewerkingen - aantal)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer - bewerkingen)
BARCODE (barcode)
_RUNTAG (runtag hexadecimaal)
_
RUNTAGD (runtag decimaal)
