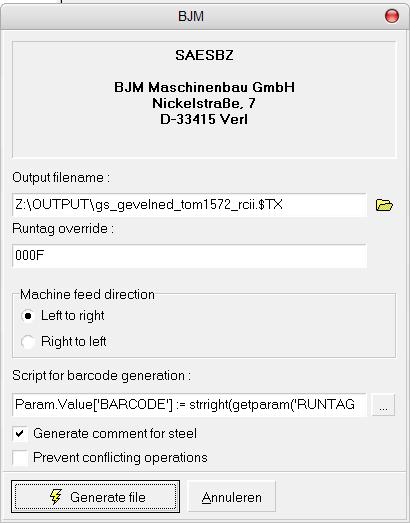

Voortaan is het mogelijk om het formaat van het BJM SAESBZ machinecenter aan te passen d.m.v. extra instellingen:
- lengte job naam kunnen kiezen,
- barcode instelbaar maken,
- extra informatie staal kunnen afzetten
- runtag override
Er zijn eveneeens extra parameters voorzien in JOPPS.INI sectie [BJMSAESBZ] om defaults te kunnen instellen voor deze parameters, deze kunnen in de dialoog zelf nog aangepast worden door de gebruiker:
[BJMSAESBZ]
...
FeedDirection = invoerrichting profielen
0 = links naar rechts (standaard)
1 = rechts naar links
Corrections = conflicterende bewerkingen vermijden
0 = neen (standaard)
1 = ja
WorkComment = toevoegen informatie betreffende staal
0 = nooit
1 = enkel indien versterkt (standaard)
JobNameLength = lengte van job naam in bestand (standaard = 6)
BarCodeScript = script voor barcode generatie (leeg = default barcode)
De gebruiker kan de default runtag overschrijven indien noodzakelijk. De gebruiker heeft dus de mogelijkheid om zelf een barcode samen te stellen d.m.v. een script (indien geen script opgegeven zal de default barcode gegenereerd worden)
Parameters welke kunnen gebruikt worden in de script zijn:
|
Parameter
|
verklaring
|
|
CUCNT
|
profiel nummer (globaal)
|
|
MOPCNT
|
bewerkingsaantal
|
|
BATCHREF
|
kader nummer
|
|
BATCHCNT
|
profiel nummer (bewerkingen)
|
|
BARCODE
|
barcode
|
|
_RUNTAG
|
runtag hexadecimaal
|
|
_RUNTAGD
|
runtag decimaal
|
|
JOB
|
project naam
|
|
BATCH
|
batch naam
|
|
PROJECTDESC
|
project omschrijving
|
|
BARDESC
|
baar omschrijving
|
|
INFORCEMENT
|
versterking
|
|
CUSTOMER
|
Klant
|
|
CUSTOMERDESC
|
Klant naam
|
|
ASSEMBLY
|
Groep
|
|
ASSEMBLYDESC
|
Groep omschrijving
|
|
FRAME
|
Deel
|
|
PROFILE
|
Profiel
|
|
SYSTEM
|
Reeks
|
|
PRODUCT
|
Product code
|
|
PROFILEDESC
|
Profiel omschrijving
|
|
FINISH
|
Uitvoering
|
|
FINISHDESC
|
uitvoering omschrijving
|
|
RACK
|
kar & vak informatie
|
|
RUNTAG
|
runtag hexadecimaal
|
|
RUNTAGDEC
|
runtag decimaal
|
|
PROFILENO
|
profiel nummer
|
|
FRAMENO
|
kader nummer
|
|
FRAMECNT
|
kader nummer (standaard)
|
|
PIECENO
|
lijn nummer in formaat
|
|
POSITION
|
positie
|
|
LENGTH
|
profiel lengte
|
|
LOPT
|
optimalisatie lengte
|
|
LABS
|
zaaglengte
|
|
LMAX
|
lengte
|
|
LMIN
|
binnenlengte
|
|
ANGLEB
|
zaaghoek begin
|
|
ANGLEB1
|
zaaghoek begin kant 1
|
|
ANGLEB2
|
zaaghoek begin kant 2
|
|
ANGLEE
|
zaaghoek einde
|
|
ANGLEE1
|
zaaghoek einde kant 1
|
|
ANGLEE2
|
zaaghoek einde kant 2
|
|
BARCODE
|
barcode
|
|
WAREHOUSE
|
magazijn positie
|
Deze sturing bezit zowel mogelijkheid om parameters in te stellen (setup mode) als om formaat te genereren (execute mode).
Prefix profielnummers (3.20)
Prefix voor profielnummers van kader/vleugels instelbaar maken. De nummering van de kader en vleugel profielen wordt standaard voorafgegaan van een prefix, deze kan nu aangepast worden, d.m.v volgende parameters in de sectie van de machinecenter in JOPPS.INI aan te passen:
- PrefixF=K (standaard = VK)
- PrefixV=V (standaard = VV)
Etiket informatie
Dit doe je door een BJM.dat bestand aan te maken voor de gewone etiketten en BJM$.dat voor de etiketten van de reststukken. De standaard etiket informatie kan overschreven worden met een zelf aangepast etiket.
Etiket informatie die standaard voorzien is, is gebaseerd op informatie zoals bekomen in begin van het project. Aan de hand van een bestand 1801-1.$et.
Iedere lijn die op het etiket moet komen is een lijn in het DAT-formaat. Informatie kan uit Jopps gehaald worden via een van hierna volgende %-parameters. De BJM.DAT en BJM$.DAT bestanden moeten in de Joppswin (root-directory) geplaatst worden.
Etiket specifieke informatie is afhankelijk van de printer en is de verantwoordelijkheid van de klant om dit correct in te vullen.
Beschikbare informatie voor stuk etiket BJM.DAT
|
Parameters
|
Verklaring
|
|
%JOB%
|
5 karakters, 5 eerste karakters van projectnaam
|
|
%Batch%
|
5 karakters, 5 eerste karakters van batchcode
|
|
%PROJECTDESC%
|
Aantal karakters wordt berekend, Project omschrijving
|
|
%BARDESC%
|
13 karakters, combinatie profielcode en kleurcode
|
|
%INFORCEMENT%
|
60 karakters, profiel code en omschrijving versterking
|
|
%CUSTOMER%
|
32 karakters, klantcode
|
|
%CUSTOMERDESC%
|
20 karakters, omschrijving klant
|
|
%ASSEMBLY%
|
5 karakters, groep code
|
|
%ASSEMBLYDESC'%
|
Aantal karakters wordt berekend, goepcode + omschrijving
|
|
%FRAME%
|
1 karakter, deel volgnummer
|
|
%PROFILE'
|
32 karakters, profielcode
|
|
%SYSTEM%
|
32 karakters, reeks
|
|
%PRODUCT%
|
32 karakters, bestelcode
|
|
%PROFILEDESC%
|
60 karakters, profiel omschrijving (uit profiel parameters)
|
|
%FINISH%
|
32 karakters, uitvoeringscode
|
|
%FINISHDESC%
|
60 karakters, omschrijving uitvoering
|
|
%RACK%
|
32 karakters, kar-vak nummer
|
|
%RUNTAG'%
|
4 karakters, automatisch gegenereerd volgnummer per berekening (hexadecimaal)
|
|
%RUNTAGDEC%
|
5 karakters, idem, decimaal
|
|
%PROFILENO%
|
4 karakters, volgnummer profiel binnen de sturing. Enkel profielen die weerhouden zijn voor doorsturen naar machine krijgen een volgnummer
|
|
%FRAMENO%
|
4 karakters, volgnummer van kaders, naam volgens eerdere
|
|
%PIECENO%
|
4 karakters, volgnummer profiel, enkel constructieve profielen zijn weerhouden voor nummering
|
|
%POSITION%
|
2 karakters, Positie in het raam (LI-RE-BO-ON-HO-VE)
|
|
%LENGTH%
|
5 karakters, lengte van het stuk
|
|
%BARCODE%
|
13 karakters, barcode volgens afspraak
|
Beschikbare informatie voor reststuk etiket BJM$.DAT
|
Parameters
|
Verklaring
|
|
%JOB%
|
5 karakters, 5 eerste karakters van projectnaam
|
|
%Batch%
|
5 karakters, 5 eerste karakters van batchcode
|
|
%PROJECTDESC%
|
Aantal karakters wordt berekend, Project omschrijving
|
|
%BARDESC%
|
13 karakters, combinatie profielcode en kleurcode
|
|
%INFORCEMENT%
|
60 karakters, profiel code en omschrijving versterking
|
|
%CUSTOMER%
|
32 karakters, klantcode
|
|
%CUSTOMERDESC%
|
20 karakters, omschrijving klant
|
|
%ASSEMBLY%
|
5 karakters, groep code
|
|
%ASSEMBLYDESC'%
|
Aantal karakters wordt berekend, goepcode + omschrijving
|
|
%FRAME%
|
1 karakter, deel volgnummer
|
|
%PROFILE'
|
32 karakters, profielcode
|
|
%SYSTEM%
|
32 karakters, reeks
|
|
%PRODUCT%
|
32 karakters, bestelcode
|
|
%PROFILEDESC%
|
60 karakters, profiel omschrijving (uit profiel parameters)
|
|
%FINISH%
|
32 karakters, uitvoeringscode
|
|
%FINISHDESC%
|
60 karakters, omschrijving uitvoering
|
|
%RACK%
|
32 karakters, kar-vak nummer
|
|
%RUNTAG%
|
4 karakters, automatisch gegenereerd volgnummer per berekening (hexadecimaal)
|
|
%RUNTAGDEC%
|
5 karakters, idem, decimaal
|
|
%PROFILENO%
|
4 karakters, volgnummer profiel binnen de sturing. Enkel profielen die weerhouden zijn voor doorsturen naar machine krijgen een volgnummer
|
|
%FRAMENO%
|
4 karakters, volgnummer van kaders, naam volgens eerdere
|
|
%PIECENO%
|
4 karakters, volgnummer profiel, enkel constructieve profielen zijn weerhouden voor nummering
|
|
%POSITION%
|
2 karakters, Positie in het raam (LI-RE-BO-ON-HO-VE)
|
|
%LENGTH%
|
5 karakters, lengte van het stuk
|
|
%BARCODE%
|
3 karakters, barcode volgens afspraak
|
|
%WAREHOUSE%
|
32 karakters, positie in magazijn waar reststuk moet komen
|
Aanpassingen BJM SAESBZ (3.24 + 3.23 P5 - 2470,2498)
Vanaf nu is het mogelijk om de nauwkeurigheid van de lengte en de hoek informatie op het etiket in te stellen. Daarvoor zijn extra parameters voorzien in het JOPPS.INI bestand, sectie [BJMSAESBZ] :
[BJMSAESBZ]
...
LengthDigits = nauwkeurigheid lengte informatie op etiket
0 = op 1 mm (=standaard) 00806
1 = op 1/10mm 00806.5
2 = op 1/100mm 00806.50
AngleDigits = nauwkeurigheid hoek informatie op etiket
0 = op 1 graad 00045
1 = op 1/10 graad (=standaard) 00045.5
2 = op 1/100 graad 00045.50
Aanpassing en uitbreiding etiketinformatie: spatie tussen code en omschrijving groep + extra parameter %ATOMID%.
