Protocol MTI hoekenpers (3.11P2 - P3 - 2195)


Formaat voor het aansturen van de MTI hoekenpers voor aluminium profielen.

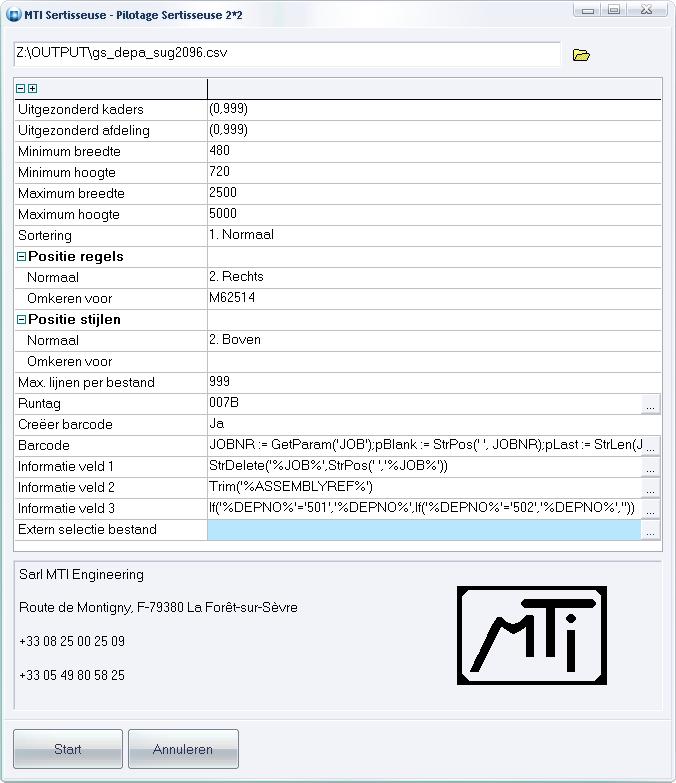

De gebruiker kan volgende parameters instellen via de dialoog van de machine sturing :



  • Uitgezonderd kaders: welke niet op de machine dienen verwerkt te worden
  • Uitgezonded afdeling: stijlen welke niet op de machine dienen verwerkt te worden
  • min. breedte toegelaten op de machine
  • min. hoogte toegelaten op de machine
  • max. breedte toegelaten op de machine
  • max. hoogte toegelaten op de machine
  • Sortering: kaders (normaal, kaders/vleugels, vleugels/kaders)
  • Positie kader:
    • volgens definitie in JoPPS of omgekeerd (binnen / buitenzicht)
    • omkeren voor profielen in lijst (product codes)
  • Positie regels (horizontale T-stijlen):
    • standaard positie sensor stijlen in kaders (onder, boven of beide)
    • omkeren voor profielen in lijst (product codes)
  • Positie stijlen (verticale T-stijlen):
    • standaard positie sensor regels in kaders (links, rechts, beide)
    • omkeren voor profielen in lijst (product codes)
  • Runtag: (hexadecimaal) kan overschreven worden
  • Creëer barcode: barcode toevoegen aan bestandsformaat
  • Barcode: mogelijkheid om met script barcode zelf samen te stellen
  • Informatie veld 1: personalisatie inhoud veld 1 (standaard dossier informatie)
  • Informatie veld 2: personalisatie inhoud veld 2 (standaard chassis informatie)
  • Informatie veld 3: personalisatie inhoud veld 3 (standaard extra informatie)
  • Extern selectie bestand i.p.v. standaard interne query

Barcode

Parameters die kunnen gebruikt worden in de script om de barcode samen te stellen zijn:

JOB (job)
PROJECTREF (project)
ASSEMBLYREF (groep naam)
FRAMEREF (kader deel)
FRAMEOPEN (kader opening)
VENTREF (vleugel deel naam)
VENTOPEN (vleugel opening)
CODE (kader/vleugel code)
CODEDESC (kader/vleugel naam)
SERIES (profiel reeks)
SERIESDESC (profiel reeks naam)
COLOR (profiel uitvoering)
COLORDESC (profiel uitvoering naam)
KIND (kadertype: 203=kaderdeel, 207=vleugeldeel)
DEPNO (afdeling kader)
SEQNO (volgnummer kader)
FRAMECNT (intern kader nummer)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer bewerkingen)
BARCODE (barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD
(runtag decimaal)

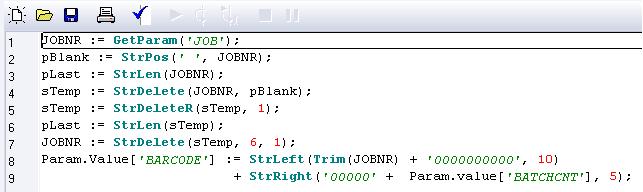

Bovenstaande screenshot geeft een voorbeeld van hoe de barcode kan worden samengesteld.

Instellingen mogelijk via een extra sectie [MTI] in JOPPS.INI zijn :

 [MTI]
 FileExtension=csv standaard bestand extensie
 PL=0   profiel links
 PR=1   profiel rechts
 PB=2   profiel onder
 PT=3   profiel boven

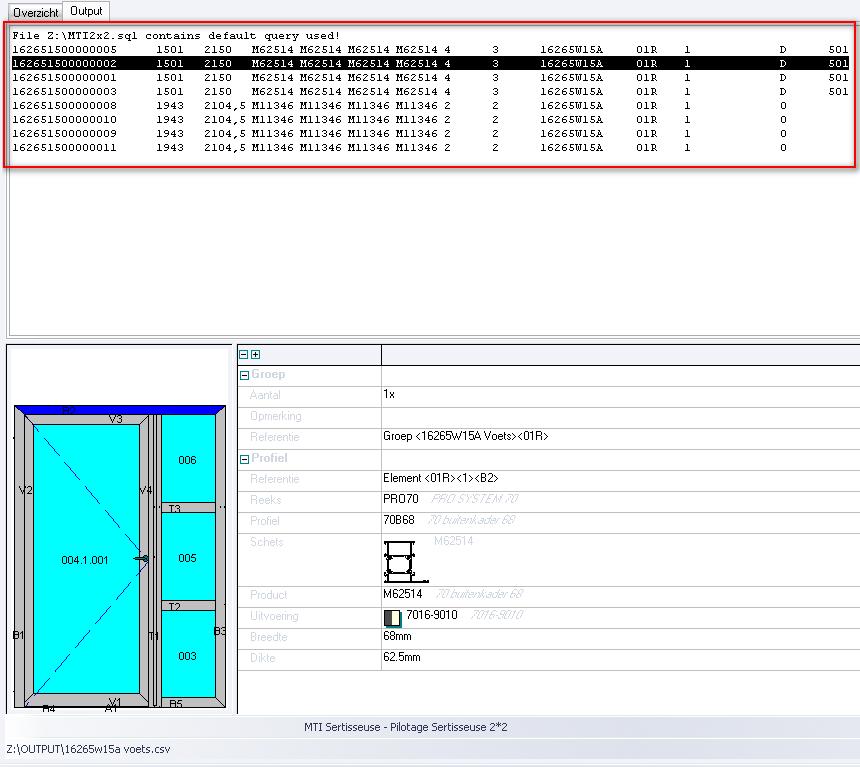

Onderstaand een voorbeeld van gegenereerd machine output bestand:



Opmerking:

Product codes in lijst ‘Omkeren voor’ worden gescheiden door komma’s.


Aanpassing Protocol MTI hoekenpers (3.32 P2 - 2958)

Extra instellingen voorzien om aan te geven welke profielen bepalend zijn voor de afmetingen van de kaders te berekenen.

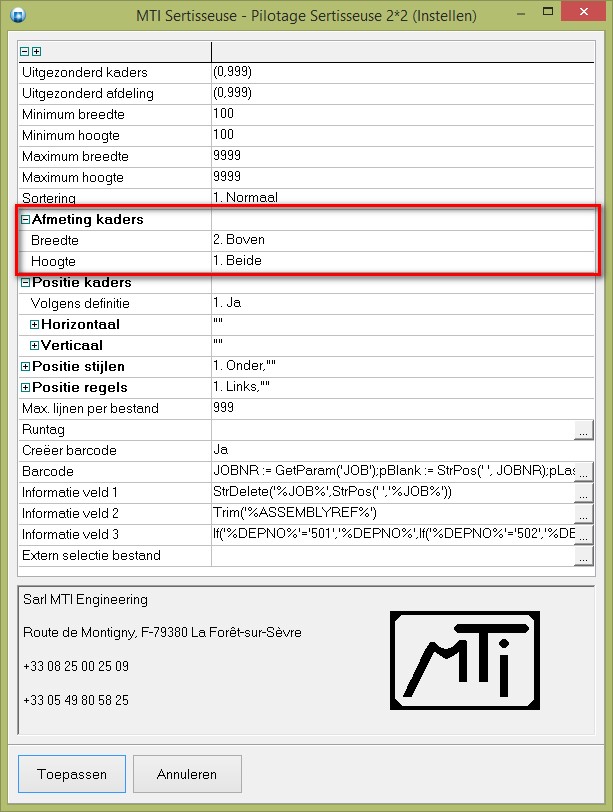

De nieuwe instelling “Afmeting kaders” laat de gebruiker toe om in te stellen met welke profielen van de kader dient rekening gehouden te worden om eventueel de kader afmetingen te corrigeren :


Breedte: logica om breedte kader te bepalen

  1. Beide zowel bovenste als onderste profiel
  2. Boven enkel bovenste profiel
  3. Onder enkel onderste profiel

Hoogte: logica om hoogte kader te bepalen

  1. Beide zowel linkse als rechtse profiel
  2. Links enkel linkse profiel
  3. Rechts enkel rechtse profiel
